周辺機器(Mシリーズ) グラビティローラコンベヤ

周辺機器(Mシリーズ)
[ アコーディオンカーブコンベヤ ]

ローラ付スタンド

ローラ付スタンド
【特長】
1) 伸びる、縮む、曲がるが1台で可能です。
2) 縮めておけば場所をとりません。
3) 車輪付で移動が簡単にできます。
4) 高さ調節自由自在、アジャストボルト付で微調整も可能です。
5) ローラ・フレームはユニクロめっき付で美麗です。

もどる
カーブに使用時の半径内R寸法
ローラ付スタンド
ローラ付スタンド
90°カーブの場合
  ACC-A型 ACC-B型 ACC-C型 ACC-D型 ACC-E型 ACC-F型
最大R 1,800 1,800 2,000 1,500 1,800 1,800
最小R 800 800 1,100 500 800 800

ローラ付スタンド
ローラ付スタンド
180°カーブの場合
  ACC-A型 ACC-B型 ACC-C型 ACC-D型 ACC-E型 ACC-F型
最大R 860 850 1200 800 860 850
最小R 350 350 850 300 350 350

ローラ付スタンド
ローラ付スタンド
S字カーブの場合
  ACC-A型 ACC-B型 ACC-C型 ACC-D型 ACC-E型 ACC-F型
最大R 1000 1000 800 1000 1000 1000

図面

ピッチ(P)による機長(L)の変化
  40P 50P 60P 70P 80P 90P 100P 110P 120P
全長L 1350 1,650 1,950 2,200 2,500 2,800 3,100 3,400 3,700
ACC-A型のみ     2,090 2,340 2,640 2,940 3,240 3,540 3,840


もどる
ローラ付スタンド
ローラ付スタンド
  (単位:mm)
名称記号 ローラ寸法
外径×幅×軸径
機  長
L
ローラ間隔
P
外  幅
W
機  高
H
脚数 許容荷重 (kg)

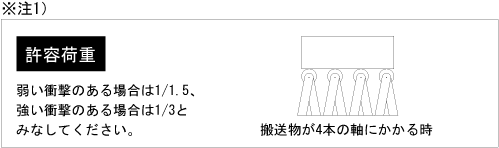

※注1)
自  重
(kg)
ACC-A φ38.1×200W×φ8.2
スチール製 2列
1,3203,900 40135 560 530830 5本 30 68

ローラ付スタンド
ローラ付スタンド
  (単位:mm)
名称記号 ローラ寸法
外径×幅×軸径
機  長
L
ローラ間隔
P
外  幅
W
機  高
H
脚数 許容荷重(kg)
※注1)
自  重
(kg)
ACC-B φ38.1×400W×φ8.2
スチ-ル製 1列
1,320~3,900 40~135 560 530~830 5本 40 65

ローラ付スタンド
ローラ付スタンド
  (単位:mm)
名称記号 ローラ寸法
外径×幅×軸径
機  長
L
ローラ間隔
P
外  幅
W
機  高
H
脚数 許容荷重(kg)
※注1)
自  重
(kg)
ACC-C φ57.2×200W×φ12.2
スチール製 2列
2,000~4,000 60~130 560 540~840 5本 50 135

ローラ付スタンド
ローラ付スタンド
  (単位:mm)
名称記号 ローラ寸法
外径×幅×軸径
機  長
L
ローラ間隔
P
外  幅
W
機  高
H
脚数 許容荷重(kg)
※注1)
自  重
(kg)
ACC-D φ50×20×φ8.2
(W-50KW)
スチール製
3列千鳥
1,100~3,900 30~135 560 530~830 5本 20 63

ローラ付スタンド
ローラ付スタンド
  (単位:mm)
名称記号 ローラ寸法
外径×幅×軸径
機  長
L
ローラ間隔
P
外  幅
W
機  高
H
脚数 許容荷重(kg)
※注1)
自  重
(kg)
ACC-E φ30.5×200W×φ8.2
樹脂製 2列
1,320~3,900 30~135 560 530~830 5本 25 56

ローラ付スタンド
ローラ付スタンド
  (単位:mm)
名称記号 ローラ寸法
外径×幅×軸径
機  長
L
ローラ間隔
P
外  幅
W
機  高
H
脚数 許容荷重(kg)
※注1)
自  重
(kg)
ACC-F φ30.5×400W×φ8.2
樹脂製 1列
1,320~3,900 30~135 560 530~830 5本 20 51

ローラ付スタンド


もどる
