樹脂製ローラコンベヤ(JR/Mシリーズ) グラビティローラコンベヤ

樹脂製ローラコンベヤ(JR/Mシリーズ)
[ JR-1230 ]
JR-1230
【用途】
  軽軽荷重搬送用
小物部品搬送に最適

【製品の特徴】
1) 樹脂ローラで最小径φ12、ローラ間隔 最小P15です。
2) ローラ幅(公称)は50W~200Wの50mmとびが標準です。100W以上のローラはブロック方式を
導入し、中間部(継ぎ部)へステンレスボールを
組み込むことにより、ローラパイプ・軸のタワミを抑え、 滑らかな回転を実現しました。
3) アルミフレーム
注記1: 連結金具(コンベヤ間の連結部材)は、ありません。
仕様
[ JR-1230 ]

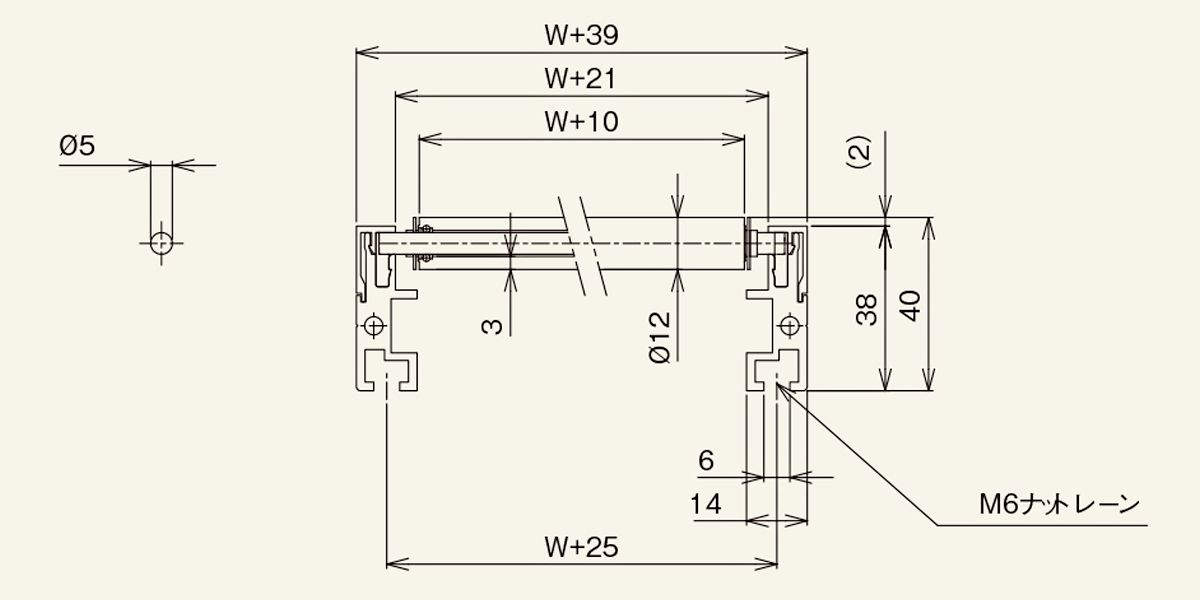

図面
ダウンロード
(DXFデータ)
JR-1230(ストレート)
(134kb)
プレビュー
(PDFデータ)
JR-1230(ストレート)
(80kb)

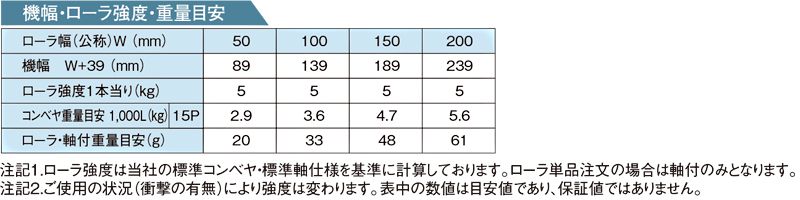

【機幅・ローラ強度・重量目安】
ローラ幅(公称)W (mm) 50 100 150 200
機幅 W+39 (mm) 89 139 189 239
ローラ強度1本当り (kg) 5 5 5 5
コンベヤ重量目安 1,000L(kg) 15P 2.9 3.6 4.7 5.6
ローラ・軸付重量目安 (g) 20 33 48 61
注記1: ローラ強度は当社の標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
注記2: ご使用の状況(衝撃の有無)により強度は変わります。表中の数値は目安値であり、保証値ではありません。

【ローラ単品仕様】 (単位:mm)
コンベヤ
型式
ローラ
単体
ローラ寸法 ローラ幅 ローラ仕様 ベアリング
型式 外径
(φ)
肉厚
(t)
軸穴
(φ)
標準
ローラ幅
(公称) W
標準ロ
ー ラ全長
BB
製作可能 フリー
サイズ
材質 仕様
最短幅
(W)
最長幅
(W)
JR-1230 JR-1230 12.0 3.0 5.0 100~200 W+19 50 200 50とび POM 総玉(SUS440C
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。

【ローラコンベヤ仕様】 (単位:mm)
フレーム仕様 標準機長製作範囲 標準ローラ間隔 機高
高さ×幅 材質 表面処理 機長 L カーブ ピッチ
(ローラ上面)
499 999 2000 3000 内R900
□38×9・14 アルミ アルマイト加工 × × × 15 40

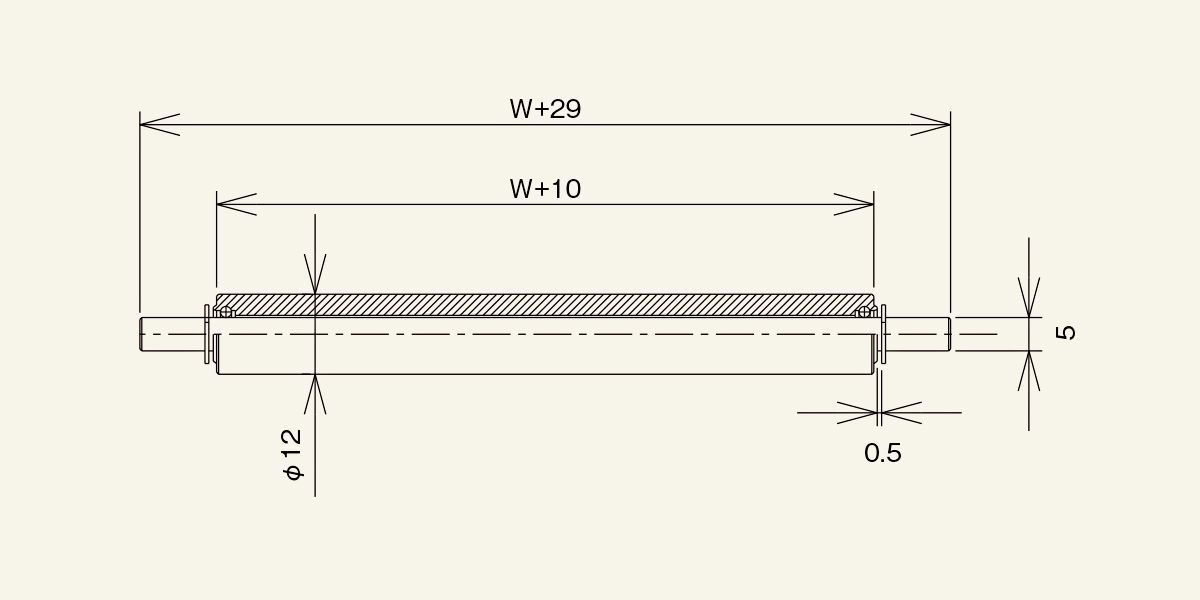

【標準軸仕様】
標準軸仕様
軸径(φ)×肉厚(t)
公称(実寸)
軸長
(mm)
形状 加工 材質 表面処理
5.0 W+29 丸棒 ローラ一体型 SUS304 なし


もどる

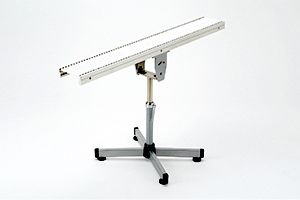

JR-1230
※脚はKSX脚(オプション)
JR-1230
図面


もどる
■ご注文の際には、名称記号・寸法仕様・数量をご連絡ください。
ご注文例
ストレートコンベヤの場合
名称記号
JR-1230
L:機長
499L
×
W:ローラ幅
100W
×
P:ローラ 間隔
15P

台数
2台
ご注文例
ローラ単品の場合
名称記号
JR-1230
W:ローラ幅
100W

軸の有無
軸付

本数
1本


備  考 ・標準機長・標準ローラ間隔以外でも製作できますので、お問合せ下さい。
・ローラ単品 軸付の場合 Rピン(軸固定用部材)付です。
・フリー専用ローラです。駆動ローラ(連続回転)でのご使用はおやめください。
