コンベヤ各部名称(Mシリーズ) グラビティローラコンベヤ



コンベヤ各部寸法(Mシリーズ) グラビティローラコンベヤ

■ フレーム加工寸法



機長Lがローラ間隔(呼称ピッチ)で割り切れない コンベヤを連結した場合、そのままでは間隔が 広くなります。その為標準品では右記のとおり 平均ピッチになります。
(単位:kg/m)
機 長 L 呼称ピッチ 平均ピッチ
1,000 30 30.3
1,000 75 77
1,000 150 142
1,500 200 188
2,000 30 30.3
2,000 75 77
2,000 150 154



(単位:kg/m)
ローラ間隔P A B C D E
50 150 900 900 900 150
75 150 900 900 900 150
100 200 900 800 900 200
150 150 900 900 900 150
200 200 800 1,000 800 200


■ 連結板(オプション)※コンベヤを連結してご使用の場合、ご指定ください。
■ 連結フック(オプション)※コンベヤを連結してご使用の場合、ご指定ください。

■ 支手

材質 フレーム寸法 備考 支手仕様 仕様ボルト
形状 長さ 加工




|

L 20×15×t2.3 φ5丸棒(めっき付) W+15 両端M3×10 キャップM3×8L
[ 30×15×t2.3 φ8丸棒(めっき付) W+15 両端M5×12 キャップM5×10L
[ 24×20×t1.6(落し込み) φ8丸棒(めっき付) W+4 両端M5×12 キャップM5×10L
[ 34×20×t1.6(落し込み) φ8丸棒(めっき付) W+10 両端M5×12 キャップM5×10L
[ 40×30×t2.3 45Pの場合 φ8丸棒(めっき付) W+15 両端M5×12 キャップM5×10L
50Pの場合 φ12丸棒(めっき付) W+45 両端ネジ切りM8×15
75P以上の場合 φ17.3パイプ(めっき付) W+15 両端M12×20 キャップM12×20L
L 60×30×t3.2 φ17.3パイプ(めっき付) W+15 両端M12×20 六角M12×20L
L 90×30×t3.2 φ17.3パイプ(めっき付) W+15 両端M12×20 六角M12×20L
[ 60×30×t2.3 ローラ幅549W以下 φ17.3パイプ(めっき付) W+15 両端M12×20 六角M12×20L
ローラ幅550W以上 L3×30アングル(塗装) W+15 両端FB3×32×100L 六角M8×20L
[ 90×30×t2.3 ローラ幅549W以下 φ17.3パイプ(めっき付) W+15 両端M12×20 六角M12×20L
ローラ幅550W以上 L3×40アングル(塗装) W+15 両端FB4.5×38×120L 六角M8×20L
ガイド兼用フレーム φ17.3パイプ(めっき付) W+15 両端M12×20 M12×20L
[ 90×30×t3.2 軸径φ12、ローラ幅549W以下 φ17.3パイプ(めっき付) W+15 両端M12×20 六角M12×20L
軸径φ12、ローラ幅550W以上 L3×40アングル(塗装) W+15 両端FB4.5×38×120L 六角M8×20L
軸径φ13以上、ローラ幅199W以下 φ17.3パイプ(めっき付) W+15 両端M12×20 六角M12×20L
軸径φ13以上、ローラ幅200W以上 L3×40アングル(塗装) W+15 両端FB4.5×38×120L 六角M8×20L
テーパーローラ φ17.3パイプ(めっき付) W+15 両端M12×20 六角M12×20L
[ 90×30×t4.5 ローラ幅199W以下 φ17.3パイプ(めっき付) W+15 両端M12×20 六角M12×20L
ローラ幅200W以上 L3×40アングル(塗装) W+15 両端FB4.5×38×120L 六角M8×20L
ローラ径φ76以上 φ17.3パイプ(めっき付) W+15 両端M12×20 六角M12×20L
[ 100×50×t5.0 上下2段にパイプ支手 φ17.3パイプ(めっき付) W+15 両端M12×20 六角M12×25L
[ 120×30×t3.2 ガイド兼用フレーム φ17.3パイプ(めっき付) W+15 両端M12×20 六角M12×20L








 L 20×15×t2.0 φ5丸棒(SUS) W+15 両端M3×10 キャップM3×8L
[ 60×30×t2.0 ローラ幅549W以下 φ17.3パイプ(SUS) W+15 両端M12×20 六角M12×20L
ローラ幅550W以上 L3×30アングル(SUS) W+15 両端FB3×30×100L 六角M8×20L
[ 90×30×t2.0 ローラ幅549W以下 φ17.3パイプ(SUS) W+15 両端M12×20 六角M12×20L
ローラ幅550W以上 L3×30アングル(SUS) W+15 両端FB3×32×120L 六角M8×20L
[ 90×30×t3.0 テーパーローラ φ17.3パイプ(SUS) W+15 両端M12×20 六角M12×20L




[ 30×15×t2.0 φ8丸棒(SUS) W+15 両端M5×12 キャップM5×10L
[ 44×18×t2.0 φ17.3パイプ(SUS) W+15 両端M12×20 キャップM12×20L
[ 60×30×t3.0 φ17.3パイプ(めっき付)※ W+15 両端M12×20 六角M12×20L
[ 63×25×t2.5・3.5 山形支手(アルミ) W+7
[ 90×30×t3.0 φ17.3パイプ(めっき付)※ W+15 両端M12×20 六角M12×20L
※ローラ径、ピッチにより支手の形状が変わる場合があります。
※JR型はSUS

形状 コンベヤ機長(L) 支手本数
φ17.3パイプ支手
L3×30アングル支手
L3×40アングル支手
φ12丸棒支手
~ 1,500 未満 2本
1,500 ~ 2,400 未満 3本
2,400 ~ 3,000 4本
φ5丸棒支手
φ8丸棒支手
~ 300 未満 2本
300 ~ 1,000 未満 3本
1,000 ~ 1,500 未満 4本
1,500 ~ 1,800 未満 5本
1,800 ~ 2,000 未満 6本
2,000 ~ 2,500 未満 7本
2,500 ~ 3,000 未満 8本
3,000 10本





■ 軸の形状

■ ピンの形状
軸径 ●スチール ●ステンレス 備 考
L φd L φd

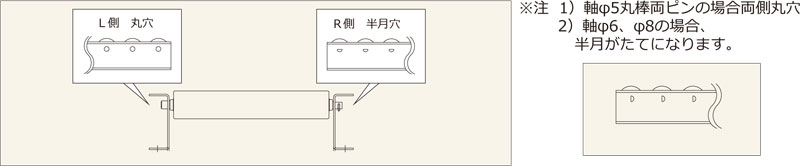

φ5 21.5 1.2 21.5 1.2 コンベヤ(組付け出荷の場合)の場合は、針金止めになります
φ6 21.5 1.2 21.5 1.2 コンベヤでローラ間隔50P以下の場合、針金止めになります
φ8 28.8 1.6 29 1.6 コンベヤでローラ間隔50P以下の場合、針金止めになります
φ10 37.7 2.0
φ12 37.7 2.0 38 1.8
φ13 37.7 2.0
φ15 52.8 2.6 43.6 2.0
φ17 52.8 2.6 43.6 2.0
φ20 60.8 2.9
軸径 L φd
φ25 50 φ3.7
φ30 50 φ3.7
