テーパーローラコンベヤ(S-TC/Sシリーズ) グラビティローラコンベヤ

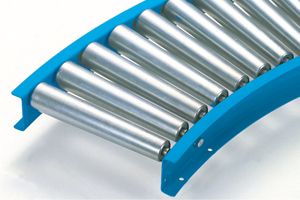

テーパーローラコンベヤ(S-TC/Sシリーズ)
[ S-TC1600 ]
S-TC1200
【用途】
  中軽荷重搬送用

【製品の特徴】
1) 内R1,600(mm)用で、角度90°です。
2) ローラ幅(公称)は390W~790Wです。
注記1: 連結板(コンベヤ間の連結部材)は、必要時別途指示お願いします。
注記2: ローラ間隔(P)は、相当ピッチ(P)になります。
仕様
[ S-TC1600 ]

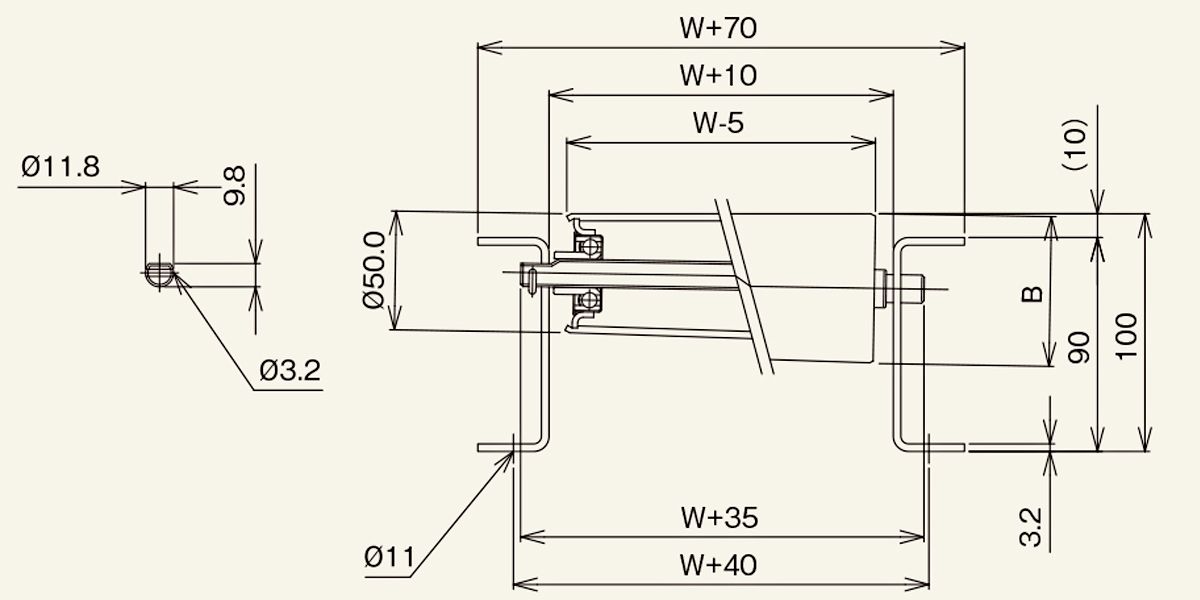

図面
ダウンロード
(DXFデータ)
S-TC1600(カーブ)
(113kb)
プレビュー
(PDFデータ)
S-TC1600(カーブ)
(79kb)

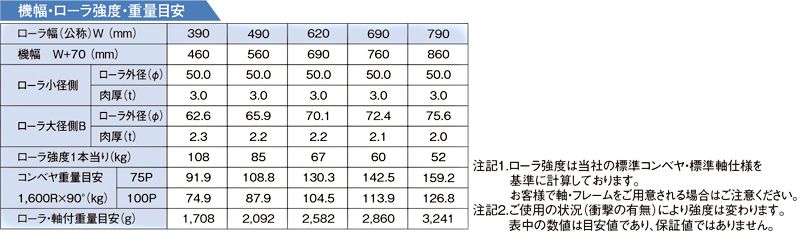

【機幅・ローラ強度・重量目安】
ローラ幅(公称)W (mm) 390 490 620 690 790
機幅 W+70 (mm)
460
560 690 760 860
ローラ小径側
ローラ外径(φ) 50.0 50.0 50.0 50.0 50.0
肉厚(t) 3.0 3.0 3.0 3.0 3.0
ローラ大径側B ローラ外径(φ) 62.6 65.9 70.1 72.4
75.6
肉厚(t) 2.3 2.2 2.2 2.1
2.0
ローラ強度1本当り(kg) 108 85 67 60
52
コンベヤ重量目安
1,600R×90°(kg)
75P 91.9 108.8 130.3 142.5 159.2
100P 74.9 87.9 104.5
113.9
126.8
ローラ・軸付重量目安(g) 1,708 2,092 2,582 2,860 3,241
注記1: ローラ強度は当社の標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
注記2: ご使用の状況(衝撃の有無)により強度は変わります。表中の数値は目安値であり、保証値ではありません。

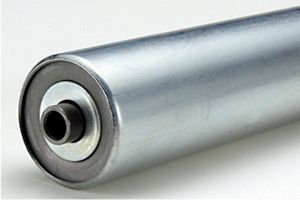

【ローラ単品仕様】 (単位:mm)
コンベヤ
型式
ローラ
単体
ローラ寸法 ローラ幅   ローラ仕様 ベアリング
型式 小径側
(φ)
大径側
B(φ)
軸穴
(φ)
標準ロ
ーラ幅
(公称)W
標準ロ
ーラ全長
BB
製作可能 フリー
サイズ
材質 表面
処理
仕様
最短幅
(W)
最長幅
(W)
S-TC1600 S-TC1600 50.0 上記 12.2 390・490・620
690・790
W+8 390 790 STKM ユニクロめっき 削り出し

【ローラコンベヤ仕様】 (単位:mm)
フレーム仕様 カーブ 標準ローラ間隔 機高
高さ×幅×肉厚
I×K×t
材質 表面処理 内R寸法 ピッチ
P
(ローラ上面)
H
[90×30×3.2 スチール 焼付け塗装 1,600 75・100・150・200 100

【標準軸仕様】
標準軸仕様
公称径(実寸)×肉厚
(φ)     (t)
軸長
(mm)
形状 加工 材質 めっき
12(11.8)×1.0 W+35 パイプ 丸・半月
ヨコピン穴
STKM11A ×
  ローラ本数
75P
41
100P
31
150P 21
200P 15


もどる

■ご注文の際には、名称記号・寸法仕様・数量をご連絡ください。
ご注文例
カーブコンベヤの場合
名称記号
S-TC1600
R:カーブ内R
内1600R
×
W:ローラ幅
490W
×
P:ローラ 間隔
100P
×
θ:カーブ角度
90°
連結の有無
連結金具 有
台数
1台
※注記 カーブの場合 ローラ間隔(P)は各ピッチ相当品になりますのでご注意下さい。
ご注文例
ローラ単品の場合
名称記号
S-TC1600
W:ローラ幅
390W

軸の有無
軸付

本数
1本


備  考 ・標準機長・標準ローラ間隔以外でも製作できますので、お問合せ下さい。
・カーブ角度:θ 90°が標準、その他60°、45°、30°も製作いたします。
・ローラ単品 軸付の場合 Rピン(軸固定用部材)付です。
・フリー専用ローラです。駆動ローラ(連続回転)でのご使用はおやめください。

関連ページ 脚 ガイド ストッパー オプション



この製品を問い合わせる この製品のカタログ請求をする
