TOP > 製品情報 > 搬送システム製品 > グラビティローラコンベヤ > ローラコンベヤスタンド(Sシリーズ)
製品情報 > 搬送システム製品

ローラコンベヤスタンド(Sシリーズ) グラビティローラコンベヤ

ローラコンベヤスタンド(Sシリーズ)
S-2A型スタンド/S-2B型スタンド/S-2FB型スタンド
[ S-2A型スタンド ]
S-2A型スタンド
  (単位 mm)
名称記号 最低~最高 H
S-2A-No.3
310~410
S-2A-No.4
410~510
S-2A-No.5 510~610
S-2A-No.6 610~710
S-2A-No.7 710~810
S-2A-No.8 810~910
S-2A-No.9 910~1,010
S-2A-No.10 1,010~1,110
※ご注文の際は補強パイプの有無をご指定下さい。

図面

プレビュー
(PDFデータ)
S-2A型スタンド (No.3~No.5)
(31kb)
S-2A型スタンド (No.6~No.10)
(31kb)
ダウンロード
(DXFデータ)
S-2A型スタンド (No.3~No.5)
(40kb)
S-2A型スタンド (No.6~No.10)
(40kb)

もどる

[ S-2B型スタンド ]
S-2A型スタンド
  (単位 mm)
名称記号 最低~最高 H
S-2B-No.3
310~410
S-2B-No.4
410~510
S-2B-No.5 510~610
S-2B-No.6 610~710
S-2B-No.7 710~810
S-2B-No.8 810~910
S-2B-No.9 910~1,010
S-2B-No.10 1,010~1,110
※M12mmアジャストボルト使用の場合はご指定ください。
※ご注文の際は補強パイプの有無をご指定下さい。

図面

プレビュー
(PDFデータ)
S-2B型スタンド (No.3~No.5)
(31kb)
S-2B型スタンド (No.6~No.10)
(31kb)
ダウンロード
(DXFデータ)
S-2B型スタンド (No.3~No.5)
(62kb)
S-2B型スタンド (No.6~No.10)
(62kb)

もどる

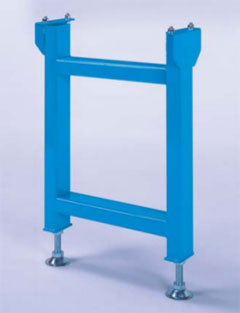

[ S-2FB型スタンド ]
S-2A型スタンド
  (単位 mm)
名称記号 最低~最高 H
S-2FB-No.2
210~310
S-2FB-No.3
310~410
S-2FB-No.4 410~510
S-2FB-No.5 510~610
S-2FB-No.6 610~710
S-2FB-No.7 710~810
S-2FB-No.8 810~910
S-2FB-No.9 910~1,010
S-2FB-No.10 1,010~1,110
S-2FB-No.11 1,110~1,210
S-2FB-No.12 1,210~1,310
S-2FB-No.13 1,310~1,410
S-2FB-No.14 1,410~1,510
S-2FB-No.15 1,510~1,610
※ご注文の際は補強パイプの有無をご指定下さい。

図面

プレビュー
(PDFデータ)
S-2FB型スタンド (No.2~No.5)
(28kb)
S-2FB型スタンド (No.6~No.15)
(28kb)
ダウンロード
(DXFデータ)
S-2FB型スタンド (No.2~No.5)
(56kb)
S-2FB型スタンド (No.6~No.15)
(56kb)

もどる

この製品を問い合わせる この製品のカタログ請求をする
