バーチカルリフター

製品説明
■安定したシンプルな垂直搬送リフターです。軽量物の昇降用に最適です。
■スチール製
■中量機種
■搬送荷重Max50㎏

※標準仕様以外の仕様も製作いたしておりますのでご相談ください。
※カバーは鉄板カバーも制作できます。

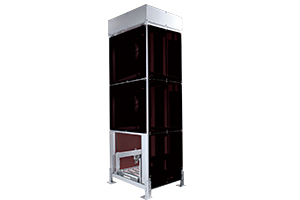

製品画像
仕様

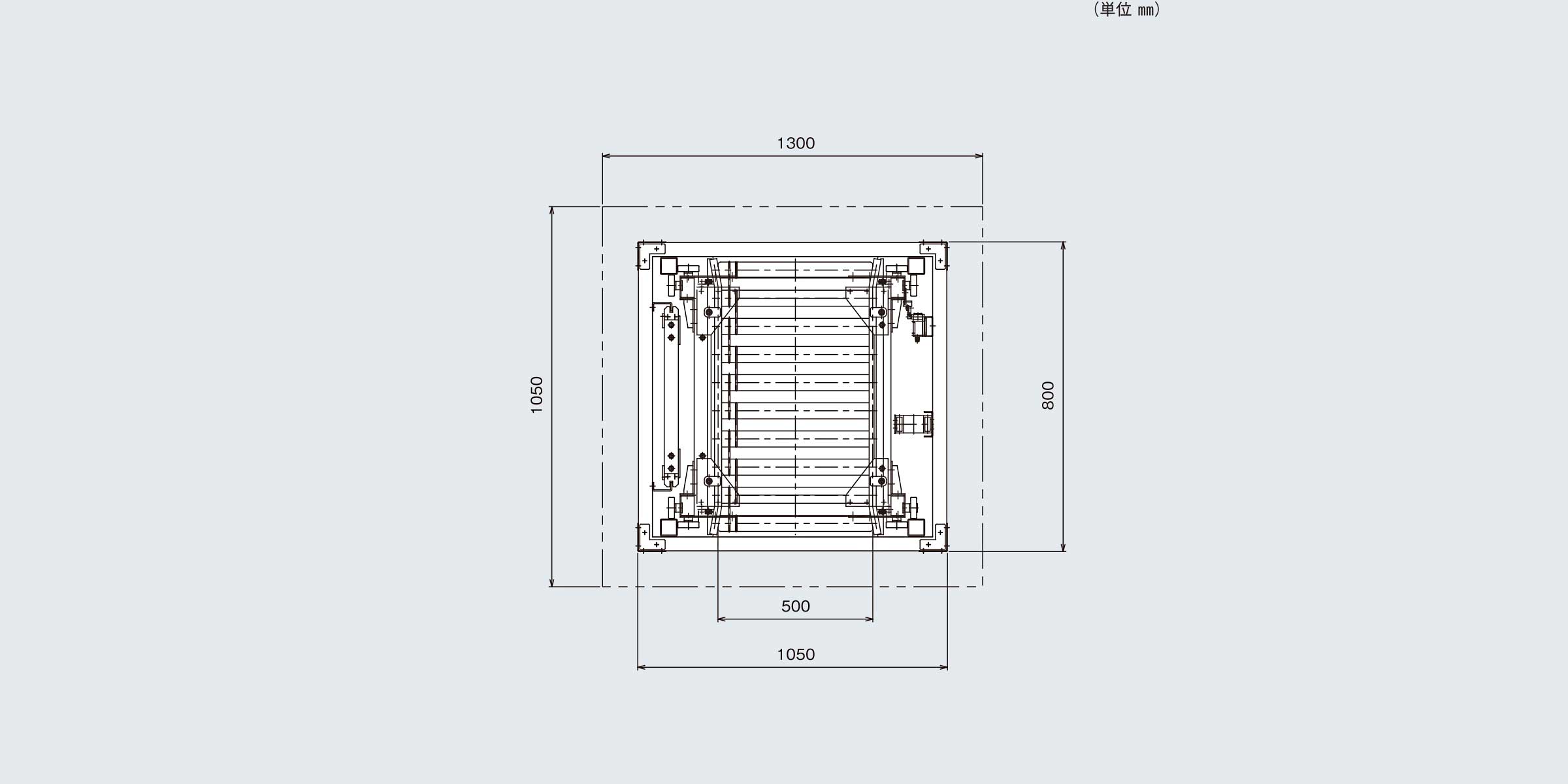

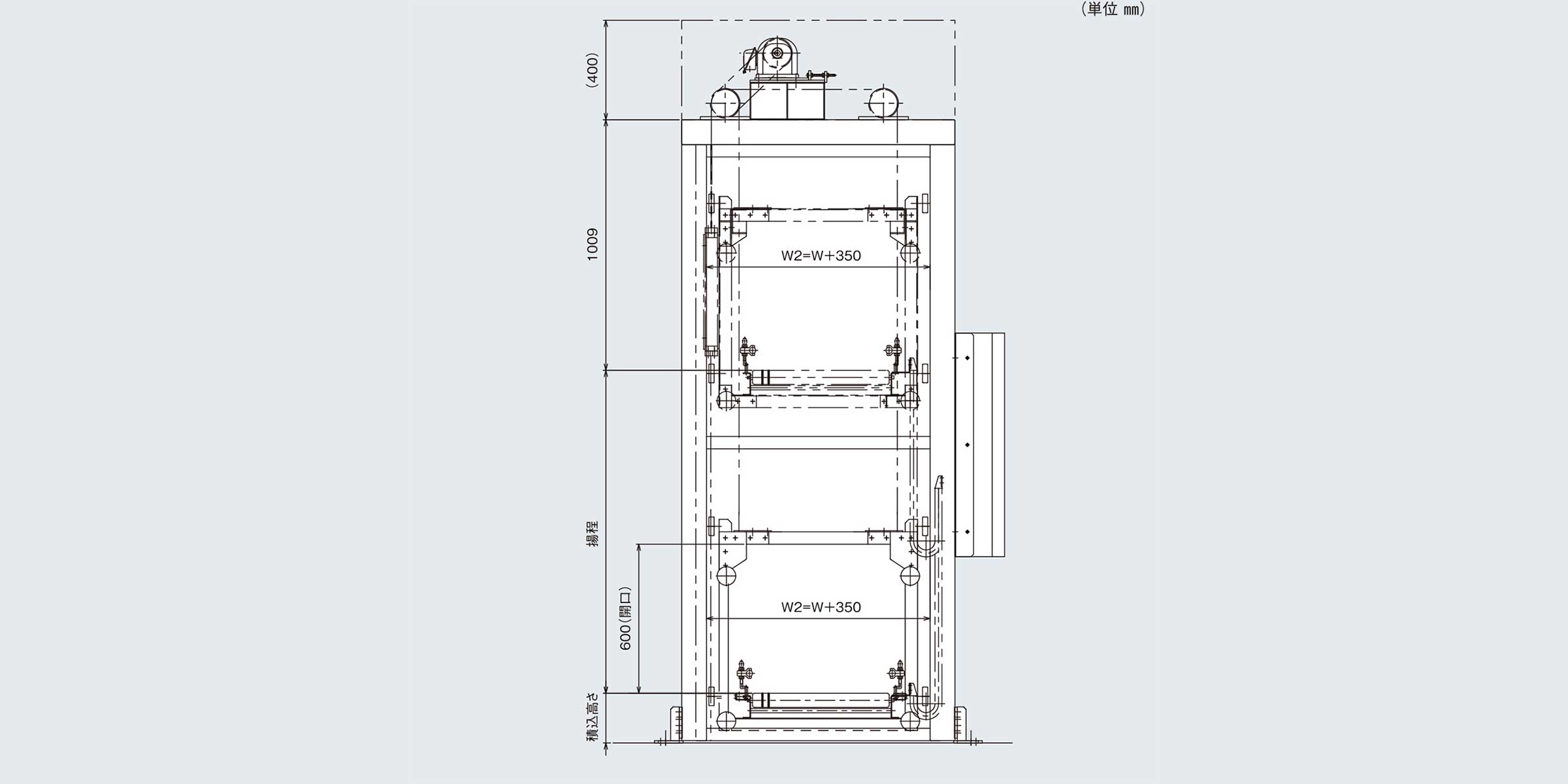

■図面

■仕様

型式 JEL
駆動方式 チェーン駆動 #50
揚程(H2) Max 4,000
最低高(H1) 200
昇降速度(m/min) max40
モータ出力(kW) 0.4 0.55 0.75 1.5 2.2
搬送能力(kg) max50
最大搬送物 500W×600L×500H
最小搬送物 300W×300L×30H
コンベヤ型式 SST-57D ブレーキ付
電源 AC200V(三相)
※単位:㎜
※標準仕様以外の仕様も製作いたしておりますのでご相談ください。
※カバーは鉄板カバーも制作できます。
※青文字は準標準仕様。
