AR12-RC アラエール ステンレスコンベヤ

AR12-RC
レイアウトに欠かせないカーブ搬送!

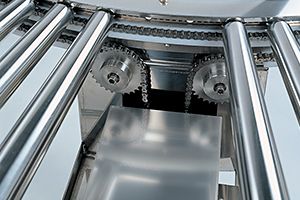

信頼性の高いチェン駆動方式でパワフルな搬送をお約束します。テーパーローラが組み込まれておりスムーズな搬送ができます。
ドライブローラカーブタイプ
センタードライブ
中量機種 インバータ変速
IP65

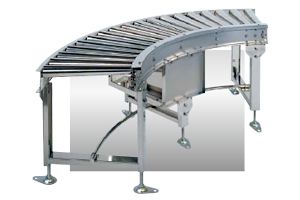

AR12-RC
※脚はオプションです。

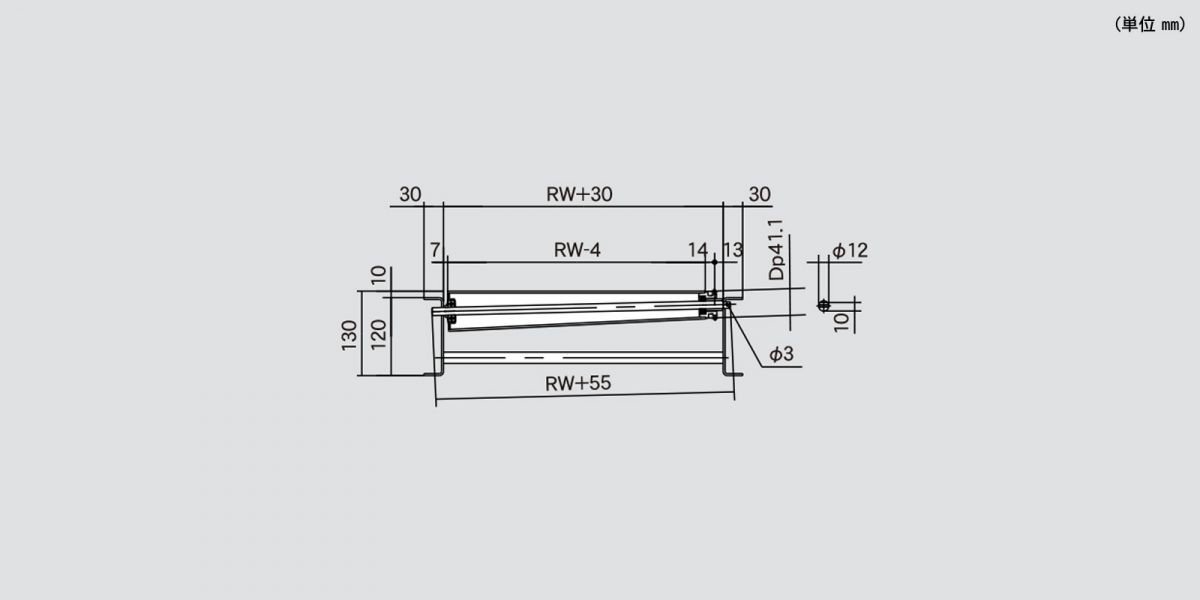

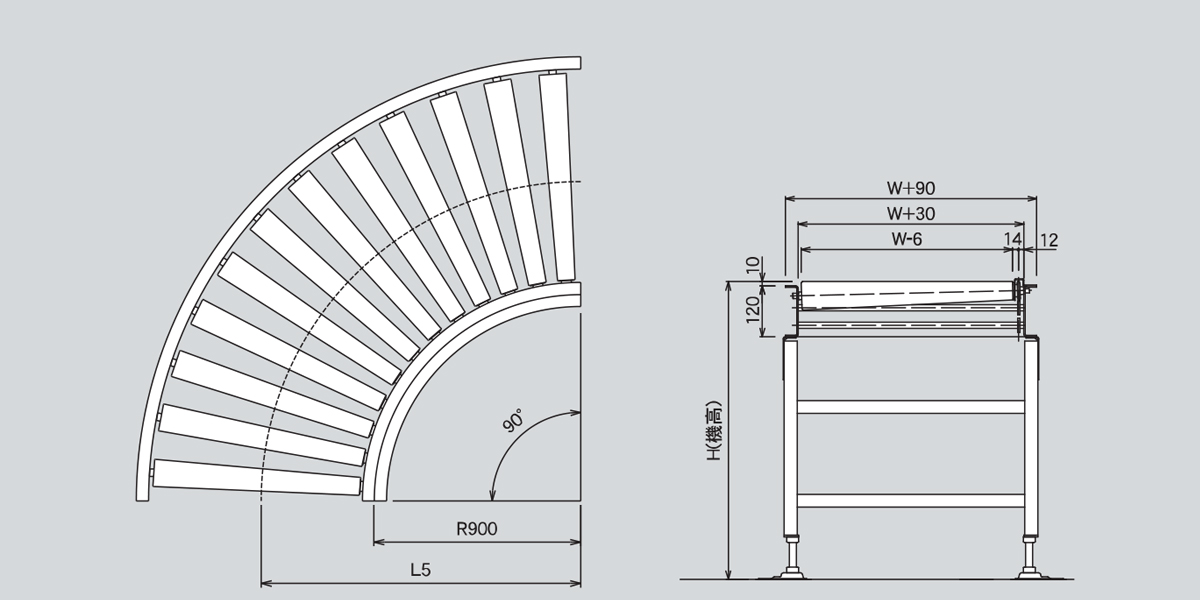

AR12-RC 図面

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
型式 AR12-RC900 AR12-RC500
ローラ 小径φ42.7(SUS304) 小径φ42.7(SUS304)
スプロケット(ローラ部) ♯40×10丁S(SUS304)
ローラ幅(RW) 300~600
ローラ間隔(P) 75 100
カーブ内R 900 500
機幅(FW) RW+90
機高(H) min450
フレーム SUS304 [ 120×30×3 (121:2B材 122:#400研磨材)
搬送能力 80(kg/台)
モータ出力 200W・400W
電源 AC100V(単相)・AC200V(単相)・AC200V(三相)
オプション ガイド・脚・ON/OFFスイッチ ※標準駆動チェンはメッキ付スチール製
仕様

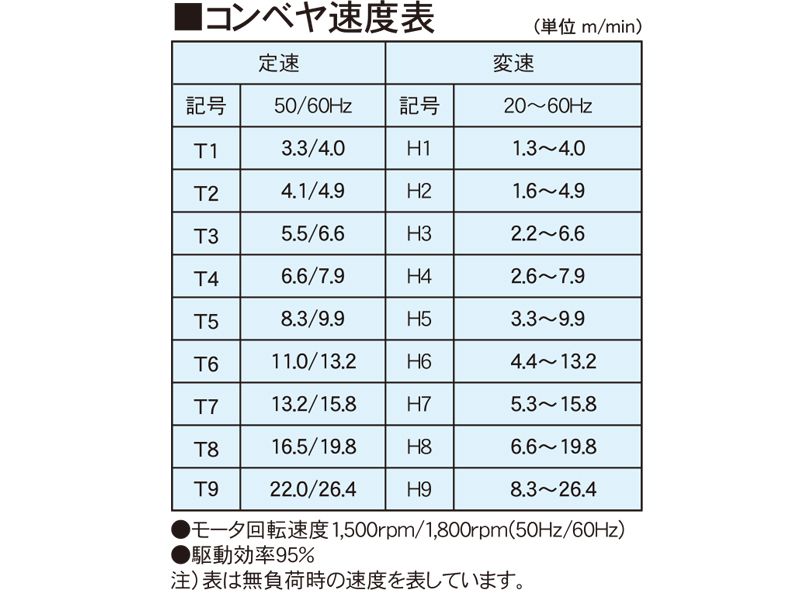

コンベヤ速度表 (単位 m/min)
定速 変速
記号 50/60Hz 記号 20~60Hz
T1 3.3/4.0 H1 1.3~4.0
T2 4.1/4.9 H2 1.6~4.9
T3 5.5/6.6 H3 2.2~6.6
T4 6.6/7.9 H4 2.6~7.9
T5 8.3/9.9 H5 3.3~9.9
T6 11.0/13.2 H6 4.4~13.2
T7 13.2/15.8 H7 5.3~15.8
T8 16.5/19.8 H8 6.6~19.8
T9 22.0/26.4 H9 8.3~26.4
●モータ回転速度1500rpm/1800rpm
  (50Hz/60Hz)
●駆動効率95%
注)表は無負荷の速度を表しています。

図面
※電源ケーブル2m付 単相100Vはプラグ付です。単相200V・三相200Vは端子渡しです。
※正確な速度選定が必要な場合は、変速式をお勧めします。

オプション
AR01-CH/AR02-CH,AR01-CKH/AR02-CKH
ガイド お問い合わせください
