TOP > 製品情報 > 搬送システム製品 > アラエール ステンレスコンベヤ > AR12-TD/TC
製品情報 > 搬送システム製品

AR12-TD/TC アラエール ステンレスコンベヤ

AR12-TD
樹脂トップチェーンタイプ
AR12-TC
樹脂トップチェーンカーブタイプ
ヘッドドライブ
中量機種 インバータ変速
IP65
衛生設計、ビン洗浄ラインに!
シンプルな構造のヘッドドライブ方式のトップチェンコンベヤです。樹脂製トップチェンを使用した丈夫で衛生的なコンベヤでスムーズな搬送が可能です。

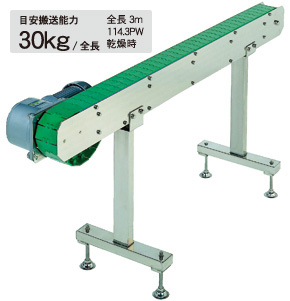

AR12-TD/TC
※脚はオプションです。

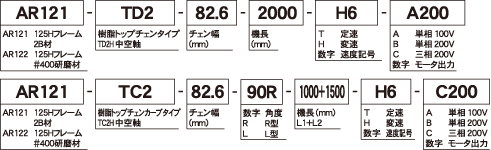

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
型式 AR12-TD2 AR12-TC2
チェン幅(PW) 63.5 76.2 82.6 101.6 114.3 127.0 152.4 165.1 190.5 82.6 114.3 190.5
機幅(FW) 77 90 96 115 128 141 166 179 204 96 128 204
機長(L) 1,000~4,000 L1+曲線部+L2
チェン中心長さ max4,000
(最小中心半径600R)
機高(H) min400
フレーム SUS304 125H (121:2B材 122:#400研磨材)
チェン 樹脂製トップチェン
搬送能力 30(kg/台)
モータ出力 200W・400W
電源 AC100V(単相)・AC200V(単相)・AC200V(三相)
オプション ガイド・脚・ON/OFFスイッチ
仕様

コンベヤ速度表 (単位 m/min)
定速 変速
記号 50/60Hz 記号 20~60Hz
T1 3.0/3.6 H1 3.6~10.8
T2 5.0/6.0 H2 8.4~25.2
T3 10.0/12.0 H3 12.0~36.0
T4 20.0/24.0
●モータ回転速度1500rpm/1800rpm
  (50Hz/60Hz)
●駆動効率95%
注)表は無負荷の速度を表しています。

図面
図面
※電源ケーブル2m付 単相100Vはプラグ付です。単相200V・三相200Vは端子渡しです。
※正確な速度選定が必要な場合は、変速式をお勧めします。

オプション
AR01-TH/AR02-TH
ガイド お問い合わせください
