TOP > 製品情報 > 搬送システム製品 > アラエール ステンレスコンベヤ > AR60-D2
製品情報 > 搬送システム製品

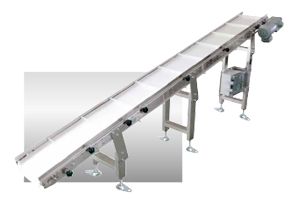

AR60-D2 アラエール ステンレスコンベヤ

AR60-D2
バラ物の傾斜搬送に!ベルトには高さ20mmのサンが付いているため、急傾斜搬送に適しており、ピッチ送り・バラ物搬送に適しております。
また、形状の不安定なワークもスムーズに搬送できます。
サン付ベルトタイプ
ヘッドドライブ
中量機種 インバータ変速
IP65 抗菌・防カビベルト
AR60-D2
※脚・ガイドはオプションです。

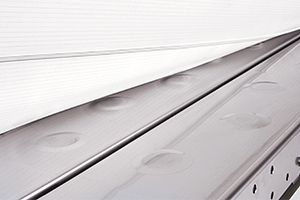

ダコーレス仕様 ダコーレス(オプション)

型式の選び方
型式の選び方

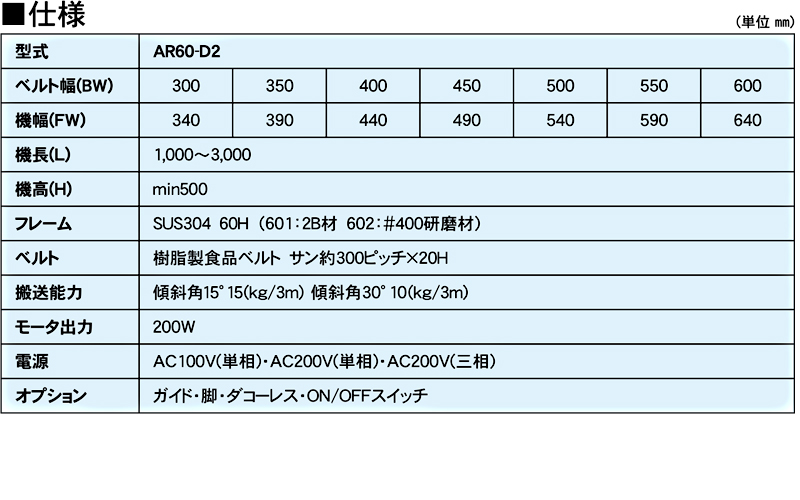

仕様
標準仕様 (単位 mm)
型式 AR60-D2
ベルト幅(BW) 300 350 400 450 500 550 600
機幅(FW) 340 390 440 490 540 590 640
機長(L) 1,000~3,000
機高(H) min500
フレーム SUS304 60H (601:2B材 602:#400研磨材)
ベルト 樹脂製食品ベルト サン約300ピッチ×20H
搬送能力 傾斜角15°15(kg/3m)  傾斜角30°10(kg/3m)
モータ出力 200W
電源 AC100V(単相)・AC200V(単相)・AC200V(三相)
オプション ガイド・脚・ダコーレス・ON/OFFスイッチ
仕様
ダウンロード
(DXFデータ)
ダウンロード (448kb) プレビュー
(PDFデータ)
プレビュー (191kb)


コンベヤ速度表 (単位 m/min)
定速 変速
記号 50/60Hz 記号 20~60Hz
T1 2.7/3.2 H1 1.1~3.2
T2 3.4/4.0 H2 1.3~4.0
T3 4.0/4.8 H3 1.6~4.8
T4 5.4/6.4 H4 2.1~6.4
T5 6.7/8.1 H5 2.7~8.1
T6 8.1/9.7 H6 3.2~9.7
T7 11.2/13.4 H7 4.5~13.4
T8 13.4/16.1 H8 5.4~16.1
T9 16.1/19.3 H9 6.4~19.3
T10 22.4/26.9 H10 9.0~26.9
T11 26.9/32.2 H11 10.7~32.2
T12 32.2/38.7 H12 12.9~38.7
●モータ回転速度1500rpm/1800rpm
  (50Hz/60Hz)
●駆動効率95%
●ドライブプーリー径φ90
注)表は無負荷の速度を表しています。

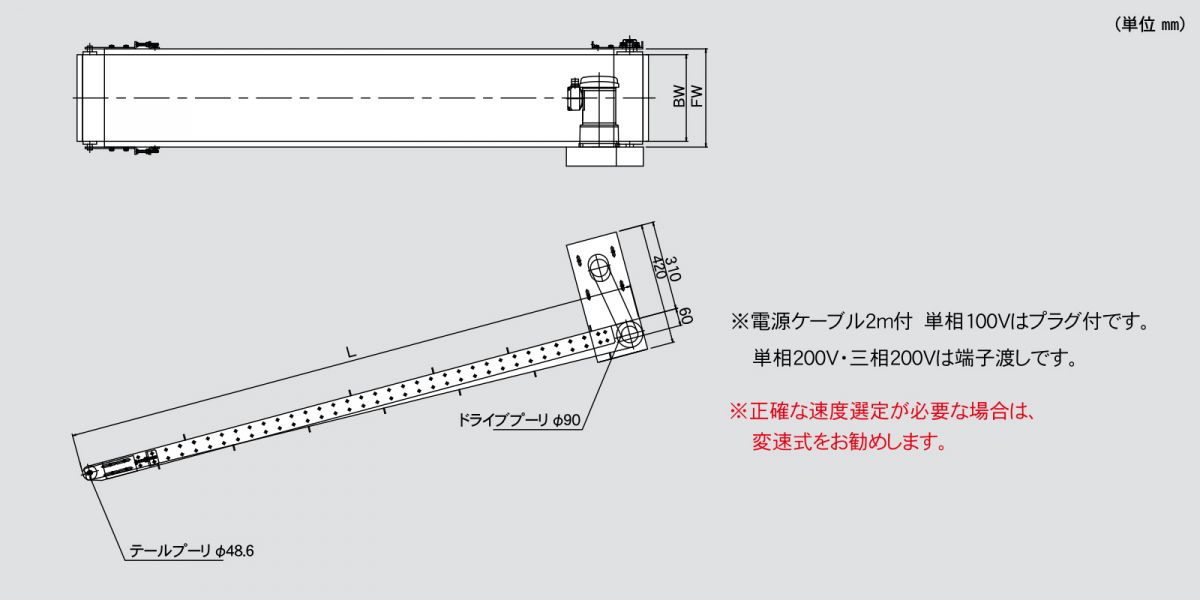

図面
※電源ケーブル2m付 単相100Vはプラグ付です。単相200V・三相200Vは端子渡しです。
※正確な速度選定が必要な場合は、変速式をお勧めします。

オプション
AR01-SH/AR02-SH,AR01-WSH/AR02-WSH,AR01-KSH/AR02-KSH,
AR01-CH/AR02-CH,AR01-CKH/AR02-CKH
ガイド 60Hフレーム用ガイドが装着できます
