TOP > 製品情報 > 搬送システム製品 > アラエール ステンレスコンベヤ > AR90-CN/CNC
製品情報 > 搬送システム製品

AR90-CN/CNC アラエール ステンレスコンベヤ

AR90-CN
チョコネットベルトタイプ
AR90-CNC
チョコネットベルトカーブタイプ
センタードライブ/ヘッドドライブ
中量機種 インバータ変速
IP65
洗浄・乾燥・加熱・冷却ラインに最適です。スプロケットによる駆動方式のため、ベルトの蛇行スリップがありません。ネットは搬送物に合わせて選定できます。
AR90-CN/CNC
※脚はオプションです。
チョコネット チョコネット

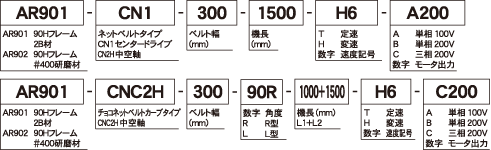

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
型式 AR90-CN AR90-CNC
ベルト幅(BW) 200 250 300 400 500 600 700 800 200~800
機幅(FW) 280 330 380 480 580 680 780 880 BW+80
機長(L) 1,000~6,000 L1+曲線部+L2
ベルト中心長さ max5,000
機高(H) min500
フレーム SUS304 90H (901:2B材 902:#400研磨材)
ベルト チョコネット φ1.6×7.3ピッチ
搬送能力 10(kg/台)
モータ出力 90W・100W・200W
電源 AC100V(単相)・AC200V(単相)・AC200V(三相)
オプション ガイド・脚・ON/OFFスイッチ
仕様

コンベヤ速度表 (単位 m/min)
定速 変速
記号 50/60Hz 記号 20~60Hz
T1 2.8/3.3 H1 1.1~3.3
T2 4.4/5.3 H2 1.8~5.3
T3 5.5/6.6 H3 2.2~6.6
T4 7.4/8.8 H4 2.9~8.8
T5 8.8/10.6 H5 3.5~10.6
T6 11.0/13.2 H6 4.4~13.2
T7 14.7/17.7 H7 5.9~17.7
T8 17.7/21.2 H8 7.1~21.2
●モータ回転速度1500rpm/1800rpm
  (50Hz/60Hz)
●駆動効率95%
●駆動スプロケットPCD98.6mm
注)表は無負荷の速度を表しています。

図面
※電源ケーブル2m付 単相100Vはプラグ付です。単相200V・三相200Vは端子渡しです。
※正確な速度選定が必要な場合は、変速式をお勧めします。

オプション
AR01-WSH/AR02-WSH,AR01-CH/AR02-CH,AR01-CKH/AR02-CKH
ガイド お問い合わせください


この製品を問い合わせる この製品のカタログ請求をする
