ステンレス製ホイールコンベヤ ホイールコンベヤ

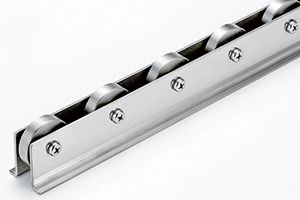

ステンレス製ホイールコンベヤ
[ HG-W50SUS ]



仕様 (単位:mm)
型  式 ホイール寸法
外径×幅×軸穴×ボス
D      W      d      b
使用軸
HG-W50SUS 50×12×8.2×20 M8 ×35L
    +ナベ
フレーム形状
形状h×W1×W2×W3×t
機高
全 長
ホイール
間隔
P
カーブ
中心径
R
ホイール
1個当りの
耐荷重(kg)
備 考
  50×46×13×40×3.0 60 1,800・2,400
3,000
75・100
150・200
1,000
1,200
80 削り出し
ホイール

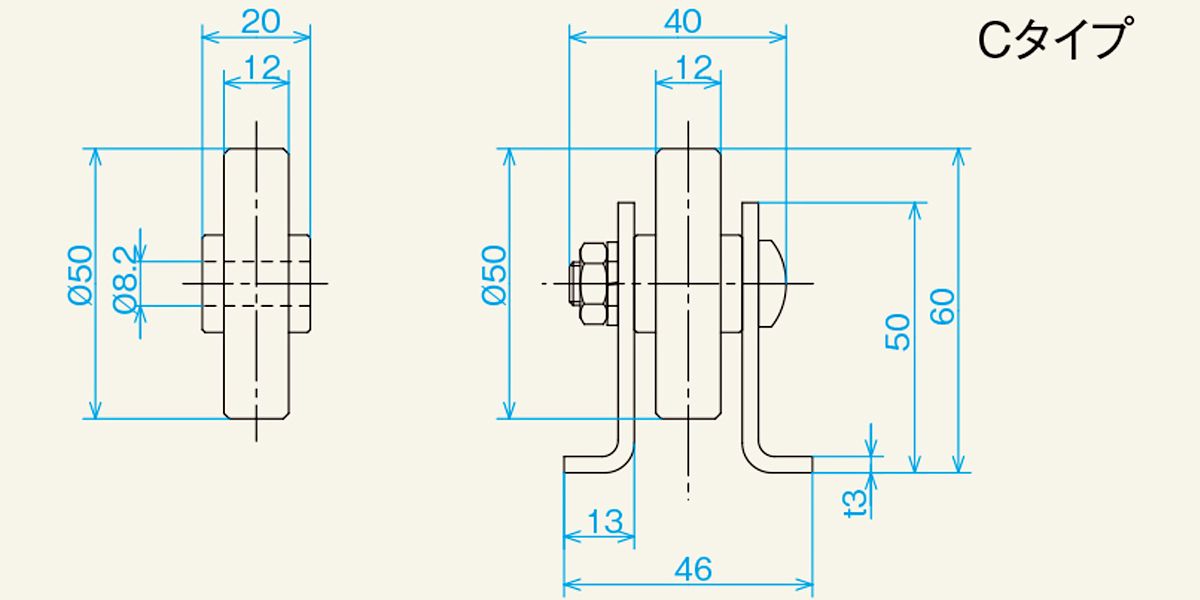

寸法図
図面
ダウンロード
(DXFデータ)
HG-W50SUS(ストレート)
(41kb)
プレビュー
(PDFデータ)
HG-W50SUS(ストレート)
(44kb)
重量表
HG-W50SUS ストレート1000Lの重量目安(kg)
75P 100P 150P
5.18 4.61 4.05
価格表
この製品の定価はこちらから
