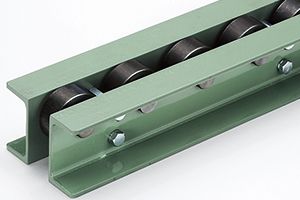

規格ベアリング入りホイールコンベヤ ホイールコンベヤ

規格ベアリング入りホイールコンベヤ
[ HW-76DS ]



仕様 (単位:mm)
型  式 ホイール寸法
外径×幅×軸穴×ボス
D      W      d      b
使用軸
HW-76DS 76.3×30×30×44 丸鋼(半月)
φ30×75L

フレーム形状
形状h×W1×W2×W3×t
機高
全 長
ホイール
間隔
P
カーブ
中心径
R
ホイール
1個当りの
耐荷重(kg)
備 考
100×145× 50×75×5 105 1,000・2,000
3,000
100・200
1,000
- 1,000 6206ZZ

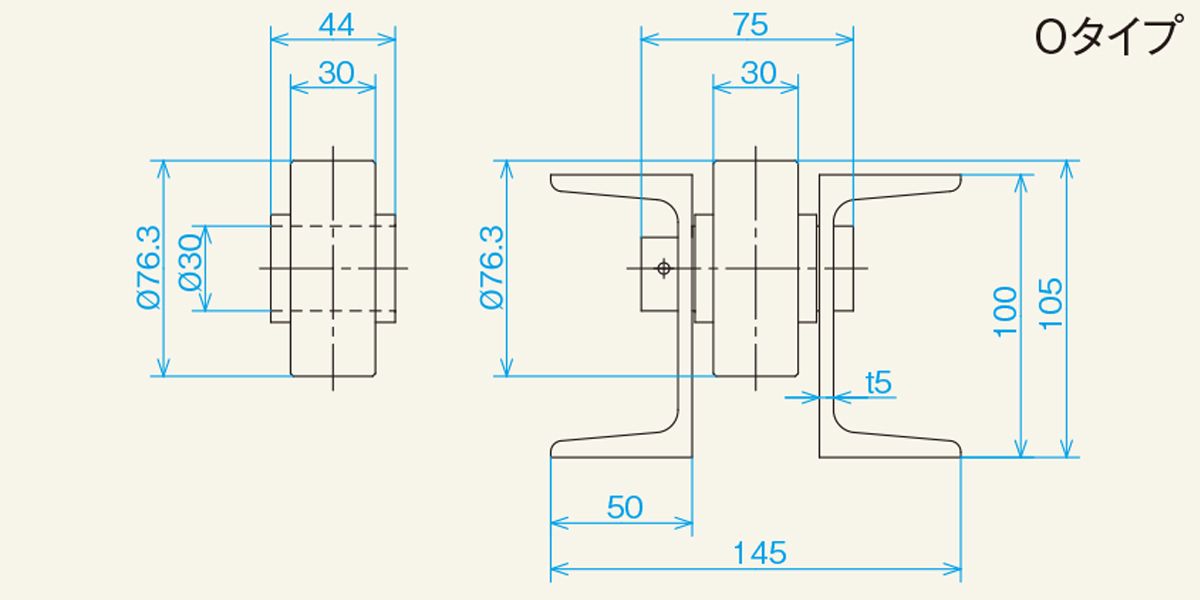

寸法図
図面
ダウンロード
(DXFデータ)
HW-76DS(ストレート)
(46kb)
プレビュー
(PDFデータ)
HW-76DS(ストレート)
(54kb)
重量表
HW-76DS ストレート1000Lの重量目安(kg)
100P 150P
28.00 25.00
価格表
この製品の定価はこちらから
