TOP > 製品情報 > 搬送システム製品 > ホイールコンベヤ > 削り出しホイールコンベヤ(スチール製)
製品情報 > 搬送システム製品

削り出しホイールコンベヤ(スチール製) ホイールコンベヤ

削り出しホイールコンベヤ(スチール製)
[ W-1225BS ]

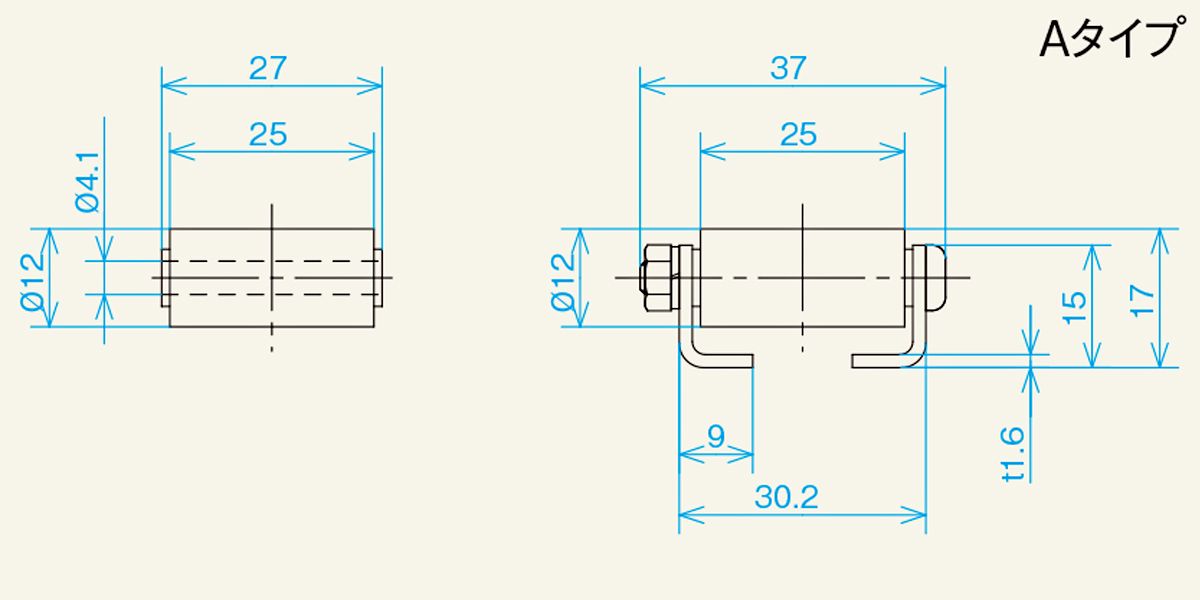

図面
仕様 (単位:mm)
型  式 ホイール寸法
外径×幅×軸穴×ボス
D      W      d      b
使用軸
W-1225BS 12×25×4.1×27 M4 ×35L
   +ナベ
フレーム形状
形状h×W1× W2×W3×t
機高
全 長
ホイール 間隔
P
ホイール1個当りの
耐荷重(kg)
15×30.2×9×37×1.6 17 1,000・1,500
2,000
14 35
寸法図
図面
ダウンロード
(DXFデータ)
W-1225BS(ストレート)
(42kb)
プレビュー
(PDFデータ)
W-1225BS(ストレート)
(47kb)
重量表
W-1225BS ストレート1000Lの重量目安(kg)
14P
1.8
価格表
この製品の定価はこちらから

もどる

この製品を問い合わせる この製品のカタログ請求をする

前のページへもどる このページの先頭へ
