耐熱型ホイールコンベヤ ホイールコンベヤ

耐熱型ホイールコンベヤ
[ W-32ZZ ]



仕様 (単位:mm)
型  式 ホイール寸法
外径×幅×軸穴×ボス
D      W      d      b
使用軸
W-32ZZ 32×25×8.2×28 M8 ×45L
  六角
フレーム形状
形状h×W1×W2×W3×t
機高
全 長
ホイール
間隔
P
カーブ
中心径
R
ホイール
1個当りの
耐荷重(kg)
備 考
  35×34.4×13×50.5×3.2 40 1,000~3,000
500とび
40・70・100 - 90 削り出し
ホイール
150~170度対応

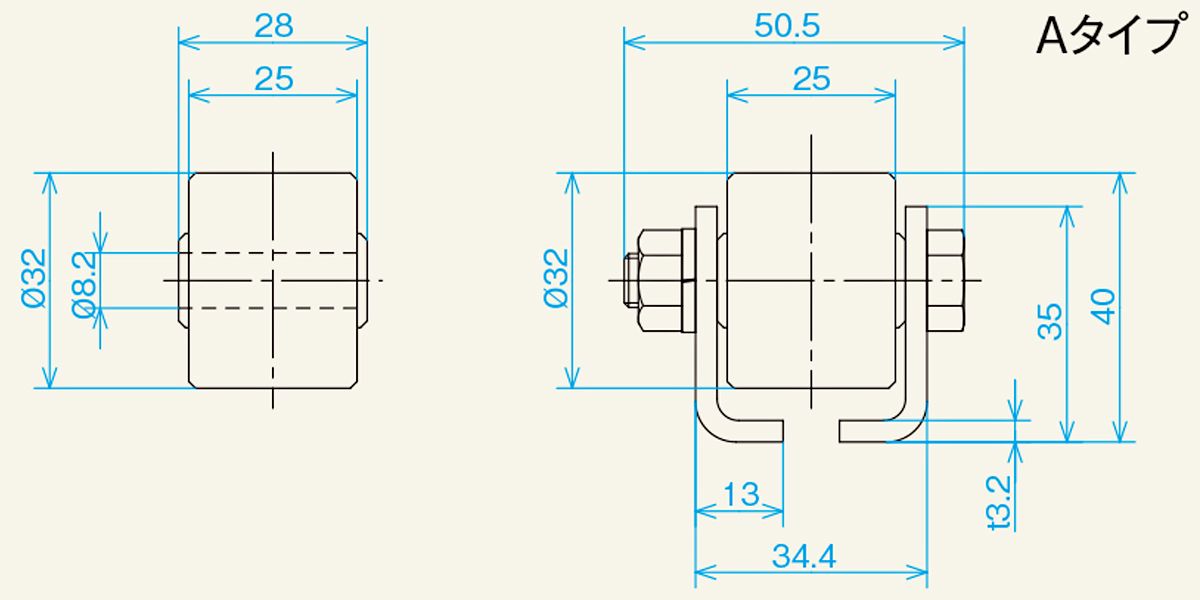

寸法図
図面
ダウンロード
(DXFデータ)
W-32ZZ(ストレート)
(42kb)
プレビュー
(PDFデータ)
W-32ZZ(ストレート)
(47kb)
重量表
W-32ZZ ストレート1000Lの重量目安(kg)
40P 70P 100P
5.59 4.07 3.52
価格表
この製品の定価はこちらから
