樹脂製ホイールコンベヤ ホイールコンベヤ

樹脂製ホイールコンベヤ

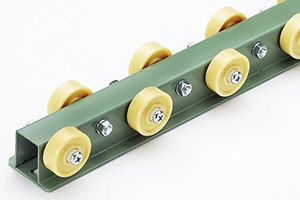

[ W-45UW ]



仕様 (単位:mm)
型  式 ホイール寸法
外径×幅×軸穴×ボス
D      W      d      b
使用軸
W-45UW 45×16×8.2×22 M8×65L
    +ナベ
フレーム形状
形状h×W1×W2×W3×t
機高
全 長
ホイール間隔
P
カーブ
中心径
R
ホイール
1個当りの
耐荷重(kg)
備 考
46.3×60×33×88× 1.6
2.3
56.8 1,800・2,400
3,000
50・75
100・150
1,000
1,200
25 ABS製千鳥型
ボールSUS-316

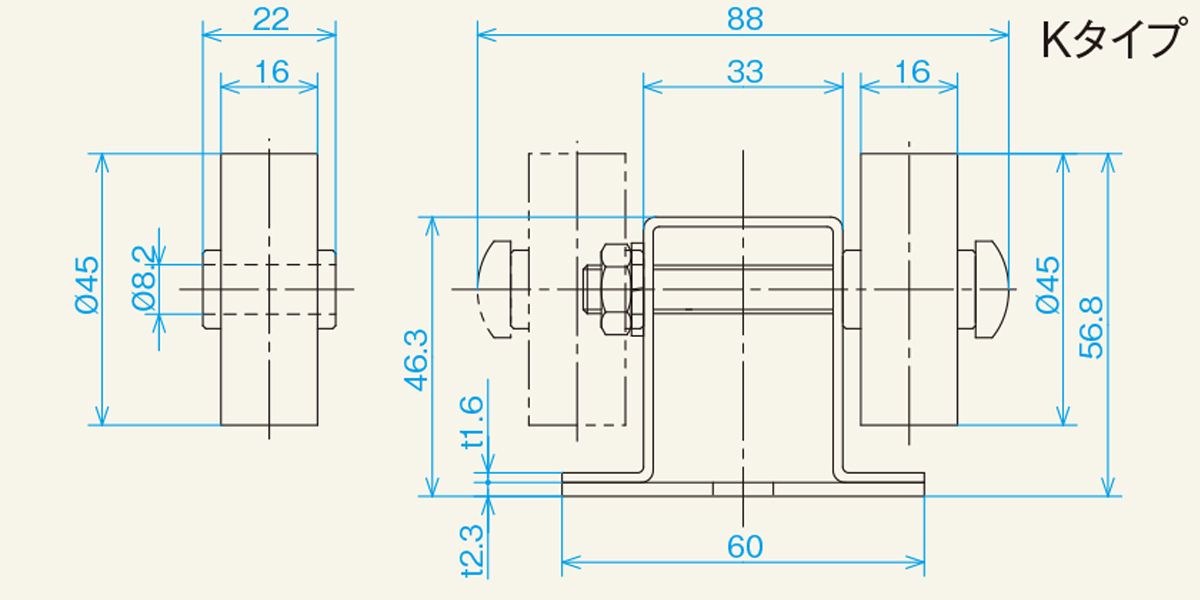

寸法図
図面
ダウンロード
(DXFデータ)
W-45UW(ストレート)
(48kb)
プレビュー
(PDFデータ)
W-45UW(ストレート)
(57kb)
重量表
W-45UW ストレート1000Lの重量目安(kg)
50P 75P 100P 150P
2.86 2.49 2.28 2.17
