耐熱型ホイールコンベヤ ホイールコンベヤ

耐熱型ホイールコンベヤ
[ W-50ZZ ]



仕様 (単位:mm)
型  式 ホイール寸法
外径×幅×軸穴×ボス
D      W      d      b
使用軸
W-50ZZ 50×20×12.2×25 M12 ×45L
  六角
フレーム形状
形状h×W1×W2×W3×t
機高
全 長
ホイール
間隔
P
カーブ
中心径
R
ホイール
1個当りの
耐荷重(kg)
備 考
60×75×25×53×3.2 65 1,800・2,400
3,000
75・100
150・200
- 100 削り出し
ホイール
150 ~170度対応

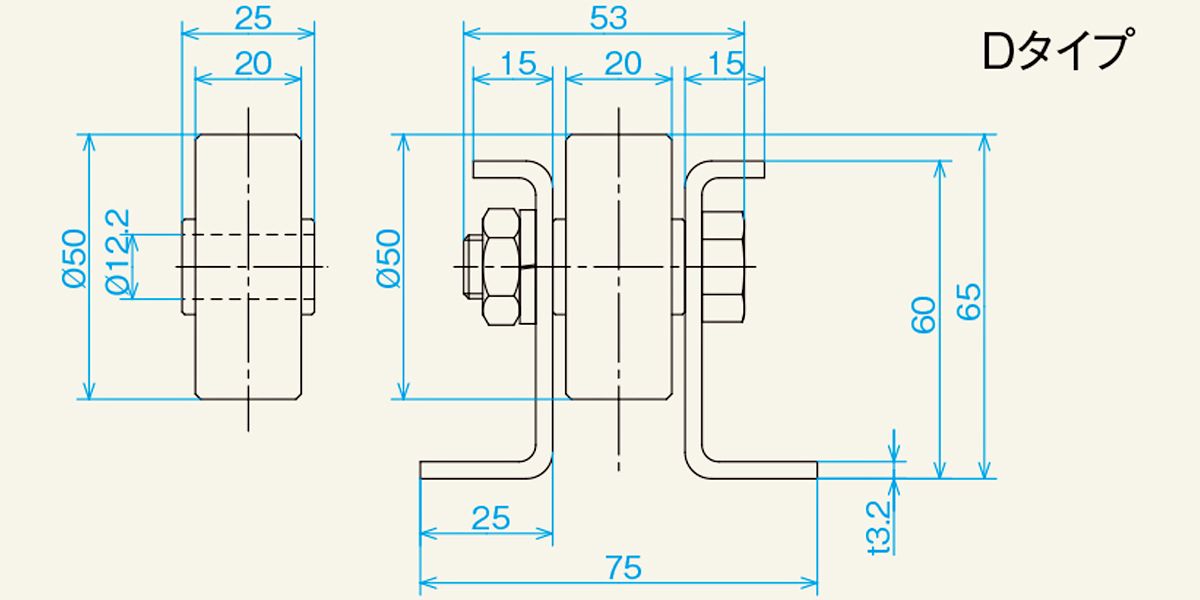

寸法図
図面
ダウンロード
(DXFデータ)
W-50ZZ(ストレート)
(42kb)
プレビュー
(PDFデータ)
W-50ZZ(ストレート)
(47kb)
重量表
W-50ZZ ストレート1000Lの重量目安(kg)
75P 100P 150P
8.46 7.54 6.62
価格表
この製品の定価はこちらから
