Type12-SⅠ ベルゴッチ(ミニベルト)

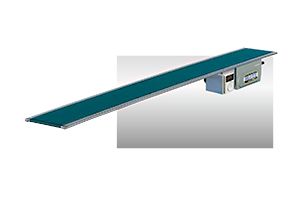

Type12-SⅠ12フレームスタンダードモデル

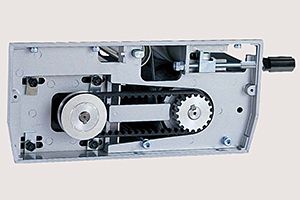

(センタードライブ)
Type12-SⅠ

自動機の取り出しやつなぎ搬送等限られたスペースを有効に活用出来る超薄型コンベヤです。

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
ベルト幅(公称) 100 150 200
機 幅 145 195 245
機 長 500      1,000      1,500      2,000
図面データ
ダウンロード
T12-SⅠ

機 高 147
ベルト速度 定速  変速
搬送能力 4kg/全長
モータ出力 40W
電 源 AC100V(単相)・AC200V(単相)・AC200V(三相)

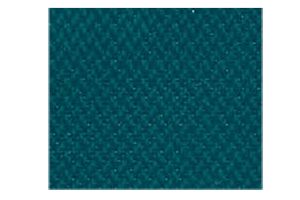

ベルト(標準) ポリウレタンベルト (色:グリーン、食品規格適合、帯電防止処理)

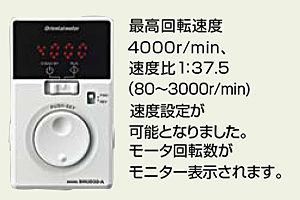

オプション
※ベルト幅の実寸は、上記公称ベルト幅より10mm狭くなります。

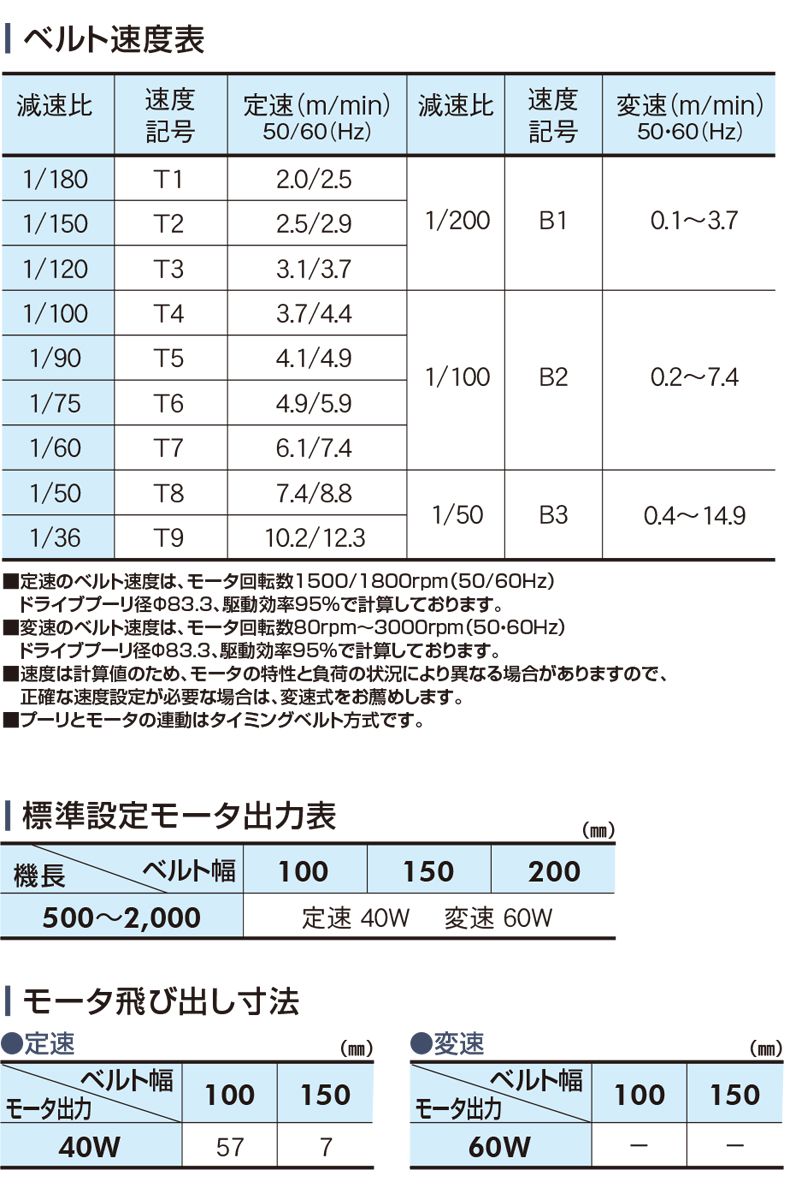

ベルト速度
減速比 速度
記号
定速(m/min)
50/60Hz
速度
記号
変速(m/min)
50・60Hz
1/180 T1 2.0/2.5 H1 0.14~2.7
1/150 T2 2.5/2.9 H2 0.16~3.3
1/120 T3 3.1/3.7 H3 0.20~4.1
1/100 T4 3.7/4.4 H4 0.25~4.9
1/90 T5 4.1/4.9 H5 0.27~5.5
1/75 T6 4.9/5.9 H6 0.33~6.5
1/60 T7 6.1/7.4 H7 0.41~8.2
1/50 T8 7.4/8.8 H8 0.49~9.8
1/36 T9 10.2/12.3 H9 0.68~13.6
■定速のベルト速度はモータ回転数1500/1800rpm(50/60Hz)、ドライブプーリ径φ82.3、駆動効率95%で計算しております。
■変速のベルト速度はモータ回転数2000rpm(50・60Hz)、ドライブプーリ径φ82.3、駆動効率95%で計算しております。
■正確な速度選定が必要な場合は、変速式をお薦めします。

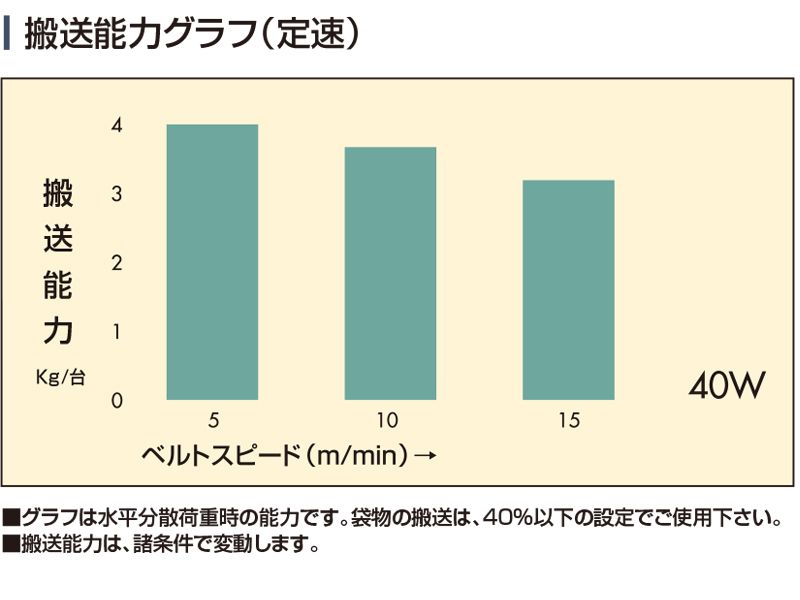

搬送能力グラフ(定速)
搬送能力グラフ(定速)
■グラフは水平分散荷重時の能力です。袋物の搬送は、40%以下の設定でご使用下さい。
■搬送能力は、諸条件で変動します。

(単位 mm)

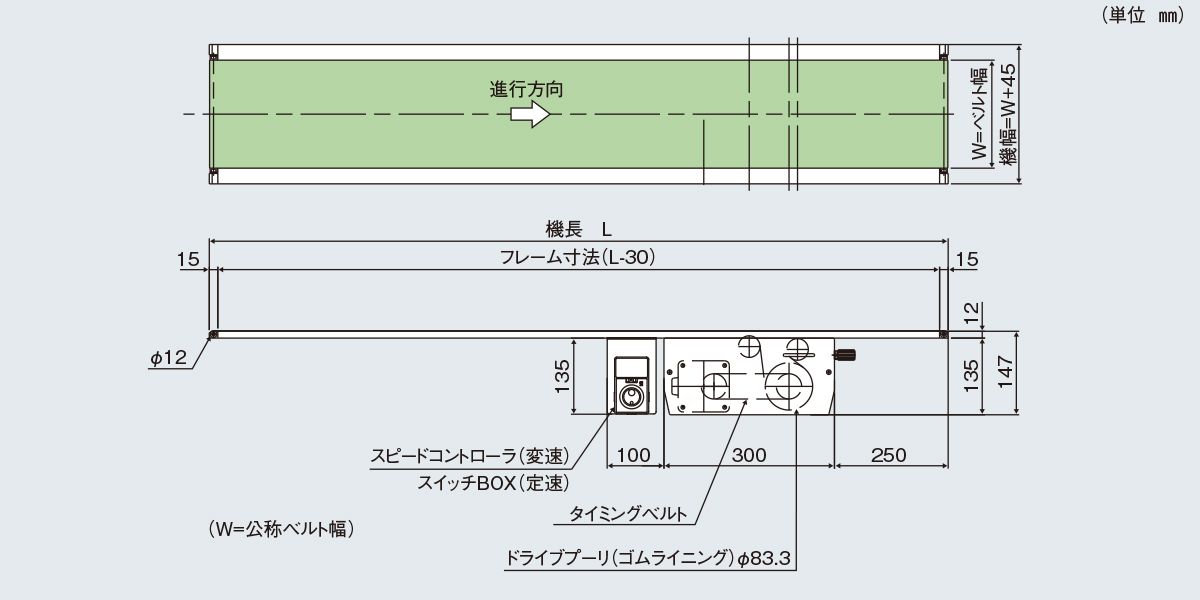

図面
図面


オプション
脚  ・・・・・・・・・・・・・ 別途ブラケットを使用するとType12・34frame用が装着できます
ガイド・・・・・・・・・・・・・ お問い合わせください



この製品を問い合わせる この製品のカタログ請求をする
