Type34-FⅡ ベルゴッチ(ミニベルト)
Type34-FⅡ伸縮モデル
(ヘッドドライブ)
Type34-FⅡ

レイアウトに合わせて、ストレッチ&シュリンク、ハイフレキシビリティーの伸縮型ベルトコンベヤ。

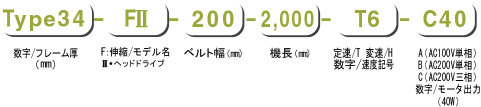

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
ベルト幅(公称) 100 150 200 250 300
機 長 1,000 ~ 1,400    1,400 ~ 2,000    2,000 ~ 3,000
図面データ
ダウンロード
T34-FⅡ  T34-FⅡCSH

機 高 105

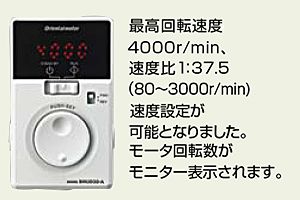

ベルト速度 定速  変速
搬送能力 定速5m/min時・分散荷重・水平時15㎏/台

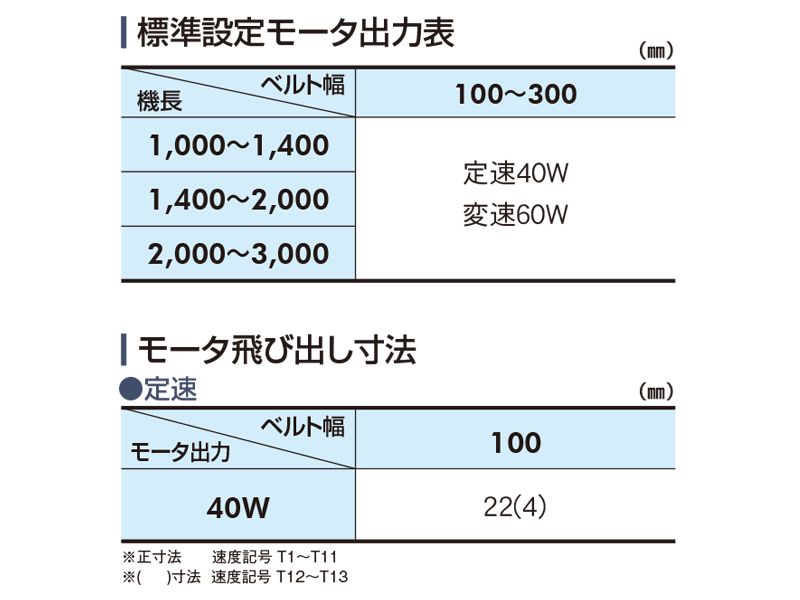

モータ出力 40W
電 源 AC100V(単相)・AC200V(単相)・AC200V(三相)
ベルト(標準) ポリウレタンベルト (色:グリーン、食品衛生規格適合、帯電防止処理)
オプション 脚、ガイド…他
※ベルト幅の実寸は、上記公称ベルト幅より5㎜狭くなります。

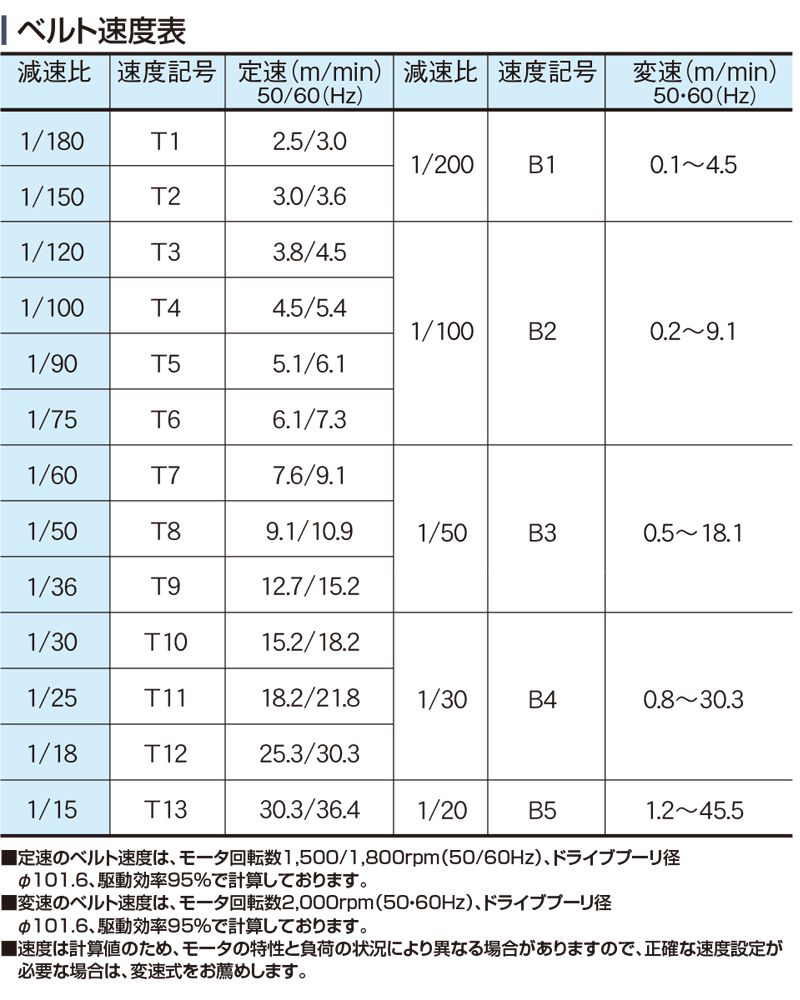

ベルト速度
減速比 速度
記号
定速(m/min)
50/60Hz
速度
記号
変速(m/min)
50・60Hz
1/180 T1 2.5/3.0 H1 0.17~3.4
1/150 T2 3.0/3.6 H2 0.20~4.0
1/120 T3 3.8/4.5 H3 0.25~5.0
1/100 T4 4.5/5.4 H4 0.31~6.1
1/90 T5 5.1/6.1 H5 0.34~6.7
1/75 T6 6.1/7.3 H6 0.41~8.1
1/60 T7 7.6/9.1 H7 0.51~10.1
1/50 T8 9.1/10.9 H8 0.61~12.1
1/36 T9 12.7/15.2 H9 0.84~16.8
1/30 T10 15.2/18.2 H10 1.01~20.2
1/25 T11 18.2/21.8 H11 1.21~24.2
1/18 T12 25.3/30.3 H12 1.69~33.7
1/15 T13 30.3/36.4 H13 2.02~40.4
■定速のベルト速度は、モータ回転数1500/1800rpm(50/60Hz)、ドライブプーリ径φ101.6、駆動効率95%で計算しております。
■変速のベルト速度は、モータ回転数2000rpm(50・60Hz)、ドライブプーリ径φ101.6、駆動効率95%で計算しております。
■正確な速度選定が必要な場合は、変速式をお薦めします。

(単位 mm)
図面
図面


オプション
脚  ・・・・・・・・・・・・・ Type12・34frame用 Type34frame用が装着できます
ガイド・・・・・・・・・・・・・ 34フレーム用ガイドが装着できます
