Type34-GⅡ ベルゴッチ(ミニベルト)
Type34-GⅡダコーレスモデル
(ヘッドドライブ)
(センタードライブ)

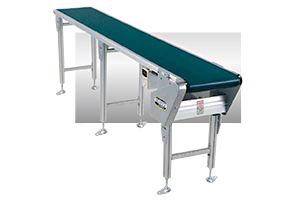

Type34-GⅡ

ベルト表面をローラが巻きこまないため、汚れやすい搬送物に最適です。
またガイド付きベルトを使用していますのでベルトの調整の困難な条件でのご使用にも適しています。

型式の選び方
型式の選び方

仕様

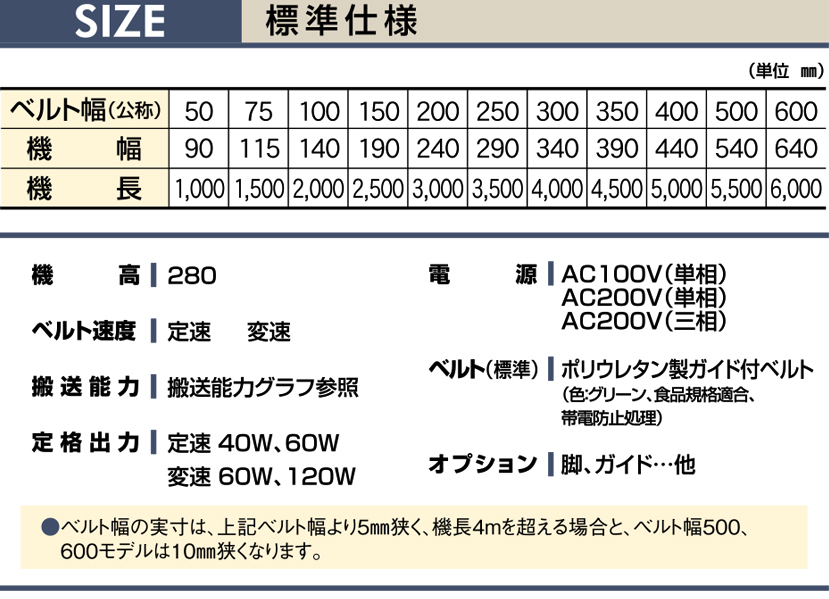

標準仕様 (単位 mm)
ベルト幅(公称) 100 150 200 250 300 350 400
機 幅 115 140 190 240 340 340 390
機 長 1,0001,5002,000 3,000 3,5004,0004,500 5,0005,5006,000
図面データ
ダウンロード
T34-GⅡD  T34-GⅡD CSH  T34-GⅡU  T34-GⅡU CSH
3D CADデータ
ダウンロード
T34-GⅡD(日本語)  T34-GⅡD(英語)

機 高 280
ベルト速度 定速  変速
搬送能力 搬送能力グラフ参照
モータ出力 40W、 60W、90W
電 源 AC100V(単相)・AC200V(単相)・AC200V(三相)
ベルト(標準) ポリウレタン製ガイド付きベルト (色:グリーン、食品規格適合、帯電防止処理)
オプション 脚、ガイド…他
※ベルト幅の実寸は、上記ベルト幅より5㎜狭く、機長4mを超える場合10mm狭くなります。


ベルト速度
減速比 速度
記号
定速(m/min)
50/60Hz
速度
記号
変速(m/min)
50・60Hz
1/180 T1 1.6/1.9 H1 0.11~2.1
1/150 T2 1.9/2.3 H2 0.13~2.6
1/120 T3 2.4/2.9 H3 0.16~3.2
1/100 T4 2.9/3.5 H4 0.20~3.9
1/90 T5 3.2/3.9 H5 0.22~4.3
1/75 T6 3.9/4.6 H6 0.26~5.2
1/60 T7 4.8/5.8 H7 0.33~6.5
1/50 T8 5.8/7.0 H8 0.39~7.7
1/36 T9 8.1/9.7 H9 0.54~10.8
1/30 T10 9.7/11.6 H10 0.65~12.9
1/25 T11 11.6/14.0 H11 0.78~15.5
1/18 T12 16.2/19.4 H12 1.08~21.5
1/15 T13 19.4/23.3 H13 1.30~25.9
1/12.5 T14 23.3/27.9 H14 1.55~31.0
1/9 T15 32.3/38.8 H15 2.16~43.1

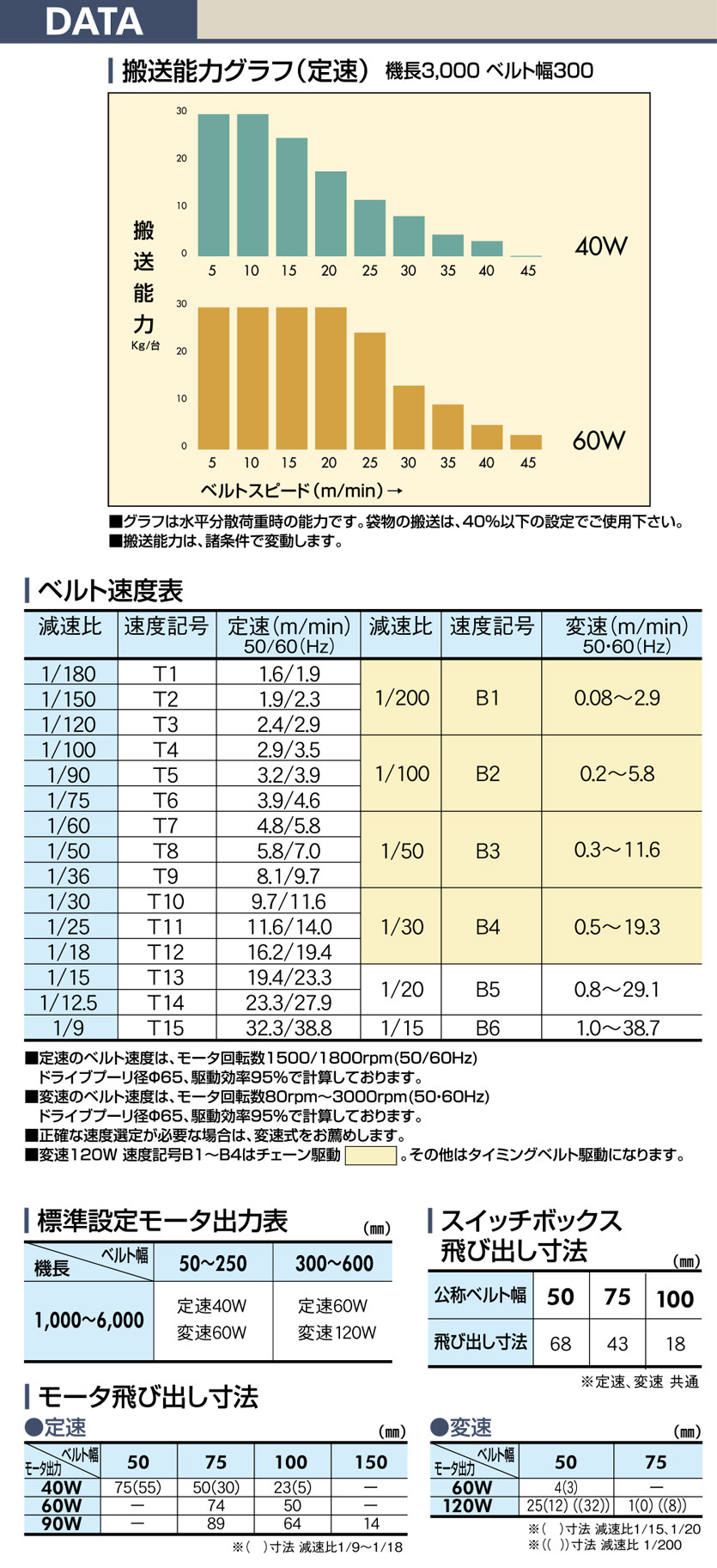

搬送能力グラフ(定速)
搬送能力グラフ(定速)
■グラフは水平分散荷重時の能力です。袋物の搬送は、40%以下の設定でご使用下さい。
■搬送能力は、諸条件で変動します。
■定速のベルト速度は、モータ回転数1500/1800rpm(50/60Hz)、ドライブプーリ径φ65、駆動効率95%で計算しております。
■変速のベルト速度は、モータ回転数2000rpm(50・60Hz)、ドライブプーリ径φ65、駆動効率95%で計算しております。
■正確な速度選定が必要な場合は、変速式をお薦めします。

(単位 mm)

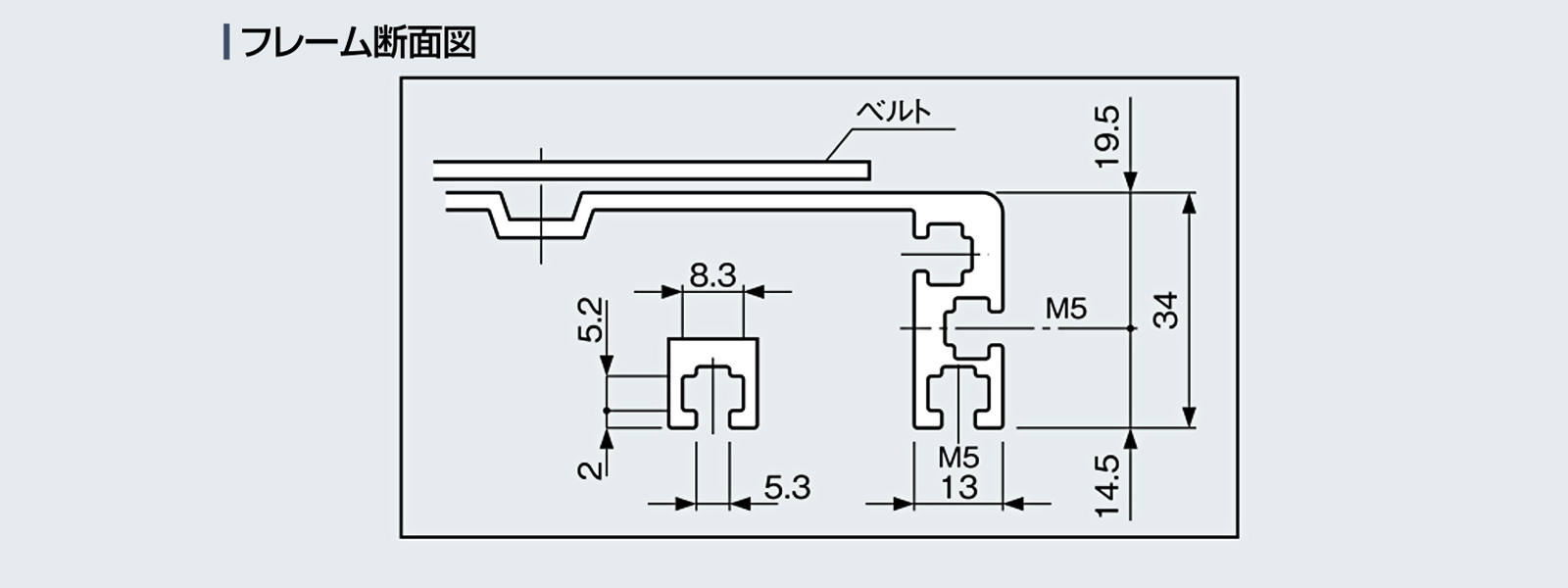

■フレーム断面図

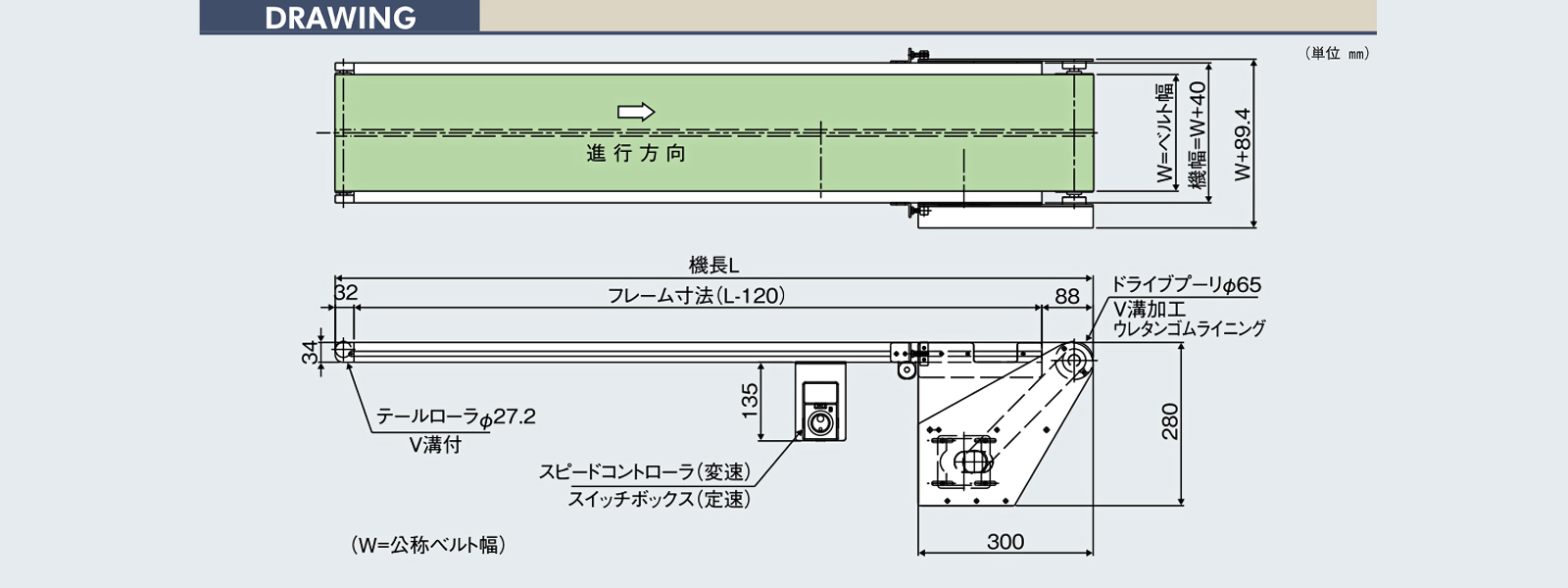

図面

図面
図面


オプション
脚  ・・・・・・・・・・・・・ Type12・34frame用 Type34frame用が装着できます
ガイド・・・・・・・・・・・・・ 34フレーム用ガイドが装着できます
