Type34-JⅠ ベルゴッチ(ミニベルト)
Type34-JⅠジョイントモデル
(センタードライブ)
Type34-JⅠ

各工程間のつなぎ搬送に最適な短機長モデルです。
最短機長300mm

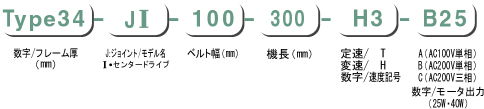

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
ベルト幅(公称) 50 75 100 150 200
250 300 350 400 500
機 幅 90 115 140 190 240
290 340 390 440 540
機 長 300 │ 500 │ 1,000 │ 1,500 │ 2,000 │  2,500 │ 3,000
図面データ
ダウンロード
T34-JⅠ  T34-JⅠ KSX
3D CADデータ
ダウンロード
T34-JⅠ(日本語)  T34-JⅠ(英語)

機 高 250
ベルト速度 定速  変速
搬送能力 15㎏/台(水平分散荷重時)
モータ出力 25W、40W、60W(オプション)
電 源 AC100V(単相)・AC200V(単相)・AC200V(三相)
ベルト(標準) ポリウレタンベルト(色:グリーン、食品規格適合、帯電防止処理)
オプション 脚、ガイド・・・他
※ベルト幅の実寸は、上記公称ベルト幅より5㎜狭くなります。
※袋物の搬送は上記搬送能力の40%以下でご使用下さい。


ベルト速度
減速比 速度
記号
定速(m/min)
50/60Hz
速度
記号
変速(m/min)
50・60Hz
1/180 T1 1.9/2.3 H1 0.13~2.5
1/150 T2 2.3/2.7 H2 0.15~3.0
1/120 T3 2.8/3.4 H3 0.19~3.8
1/100 T4 3.4/4.1 H4 0.23~4.5
1/90 T5 3.8/4.5 H5 0.26~5.1
1/75 T6 4.6/5.5 H6 0.31~6.1
1/60 T7 5.7/6.8 H7 0.38~7.6
1/50 T8 6.8/8.2 H8 0.46~9.1
1/36 T9 9.5/11.4 H9 0.63~12.6
1/30 T10 11.4/13.7 H10 0.76~15.2
1/25 T11 13.7/16.4 H11 0.91~18.2
1/18 T12 19.0/22.8 H12 1.27~25.3
1/15 T13 22.8/27.3 H13 1.52~30.4
1/12.5 T14 27.3/32.8 H14 1.82~36.4
1/9 T15 37.9/45.5 H15 2.53~50.6
■定速のベルト速度は、モータ回転数1500/1800rpm(50/60Hz)、ドライブプーリ径φ70、駆動効率95%で計算しております。
■変速のベルト速度は、モータ回転数2000rpm(50・60Hz)、ドライブプーリ径φ70、駆動効率95%で計算しております。
■正確な速度選定が必要な場合は、変速式をお薦めします。

(単位 mm)

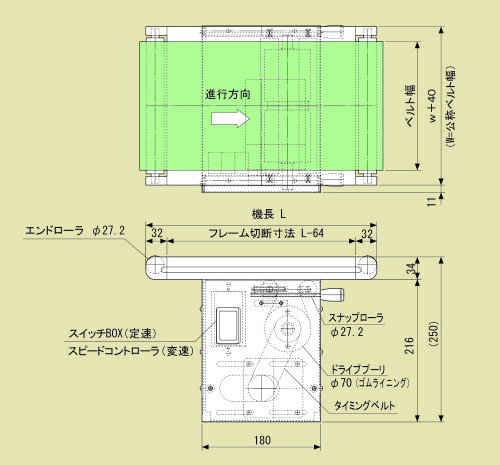

図面

オプション
脚  ・・・・・・・・・・・・・ Type12・34frame用 Type34frame用が装着できます
ガイド・・・・・・・・・・・・・ 34フレーム用ガイドが装着できます
