Type34-KⅠ ベルゴッチ(ミニベルト)
Type34-KⅠナイフエッジモデル
(センタードライブ)
Type34-KⅠ

先端R3mmのシャープなエッジで、20mm程度の小さな搬送物もスムーズに乗り移り可能。
標準仕様は片側ナイフエッジになります。

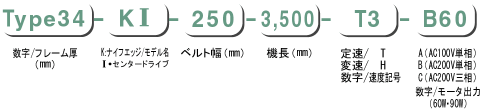

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
ベルト幅(公称) 100 150 200 250 300 400 500
機 幅 140 190 240 290 340 440 540
機 長 1,000 1,500 2,000 2,500 3,000 3,500 4,000
図面データ
ダウンロード
T34-KⅠ  T34-KⅠCSH
3D CADデータ
ダウンロード
T34-KⅠ(日本語)  T34-KⅠ(英語)
※両側ナイフエッジの場合ベルト幅最大300mm、機長最大3000mmまでになります

機 高 169
ベルト速度 定速  変速
搬送能力 10㎏/台(水平分散荷重時)
モータ出力 60W、90W
電 源 AC100V(単相)・AC200V(単相)・AC200V(三相)
ベルト(標準) ポリウレタンベルト(色:ホワイト、グリーン、食品規格適合、帯電防止処理)
オプション 脚、ガイド・・・他
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※袋物の搬送は上記搬送能力の40%以下でご使用下さい。


ベルト速度
減速比 速度
記号
定速(m/min)
50/60Hz
速度
記号
変速(m/min)
50・60Hz
1/180 T1 2.0/2.5 H1 0.14~2.7
1/150 T2 2.5/2.9 H2 0.16~3.3
1/120 T3 3.1/3.7 H3 0.20~4.1
1/100 T4 3.7/4.4 H4 0.25~4.9
1/90 T5 4.1/4.9 H5 0.27~5.5
1/75 T6 4.9/5.9 H6 0.33~6.5
1/60 T7 6.1/7.4 H7 0.41~8.6
1/50 T8 7.4/8.8 H8 0.49~9.8
1/36 T9 10.2/12.3 H9 0.68~13.6
1/30 T10 12.3/14.7 H10 0.82~16.4
1/25 T11 14.7/17.7 H11 0.98~19.6
1/18 T12 20.5/24.6 H12 1.36~27.3
1/15 T13 24.6/29.5 H13 1.64~32.7
■定速のベルト速度は、モータ回転数1500/1800rpm(50/60Hz)、ドライブプーリ径φ82.3、駆動効率95%で計算しております。
■変速のベルト速度は、モータ回転数2000rpm(50・60Hz)、ドライブプーリ径φ82.3、駆動効率95%で計算しております。
■正確な速度選定が必要な場合は、変速式をお薦めします。

(単位 mm)
図面
図面


オプション
脚  ・・・・・・・・・・・・・ Type12・34frame用 Type34frame用が装着できます
ガイド・・・・・・・・・・・・・ 34フレーム用ガイドが装着できます



この製品を問い合わせる この製品のカタログ請求をする
