Type34-VⅡ ベルゴッチ(ミニベルト)
Type34-VⅡトラフベルトモデル
(ヘッドドライブ)
Type34-VⅡ

荷こぼれの心配な小物や、粒上のワークを確実に搬送できる舟底ベルトタイプのモデルです。
水気や油気を含む搬送物は上部駆動タイプをご利用ください。

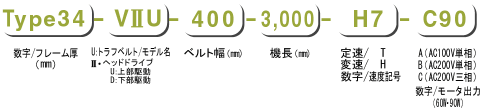

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
ベルト幅(公称) 200 250 300 350 400 500
機 幅 240 290 340 390 440 540
機 長 1,000 ~ 5,000
図面データ
ダウンロード
T34-VⅡD  T34-VⅡD CSH  T34-VⅡU  T34-VⅡU CSH

機 高 280
ベルト速度 定速  変速
搬送能力 搬送能力グラフ参照
モータ出力 60W、90W
電 源 AC100V(単相)・AC200V(単相)・AC200V(三相)
ベルト(標準) ポリウレタンベルト (色:グリーン、食品衛生規格適合、帯電防止処理)
オプション 脚、ガイド…他
※ベルト幅の実寸は、上記公称ベルト幅より10㎜狭くなります。


ベルト速度
減速比 速度
記号
定速(m/min)
50/60Hz
速度
記号
変速(m/min)
50・60Hz
1/180 T1 1.6/1.9 H1 0.11~2.1
1/150 T2 1.9/2.3 H2 0.13~2.6
1/120 T3 2.4/2.9 H3 0.16~3.2
1/100 T4 2.9/3.5 H4 0.20~3.9
1/90 T5 3.2/3.9 H5 0.22~4.3
1/75 T6 3.9/4.6 H6 0.26~5.2
1/60 T7 4.8/5.8 H7 0.33~6.5
1/50 T8 5.8/7.0 H8 0.39~7.7
1/36 T9 8.1/9.7 H9 0.54~10.8
1/30 T10 9.7/11.6 H10 0.65~12.9
1/25 T11 11.6/14.0 H11 0.78~15.5
1/18 T12 16.2/19.4 H12 1.08~21.5
1/15 T13 19.4/23.3 H13 1.30~25.9
1/12.5 T14 23.3/27.9 H14 1.55~31.0
トラフ部寸法
搬送能力グラフ(定速)
■定速のベルト速度は、モータ回転数1500/1800rpm(50/60Hz)、ドライブプーリ径φ65、駆動効率95%で計算しております。
■変速のベルト速度は、モータ回転数2000rpm(50・60Hz)、ドライブプーリ径φ65、駆動効率95%で計算しております。
■正確な速度選定が必要な場合は、変速式をお薦めします。。

(単位 mm)
図面
図面


オプション
脚  ・・・・・・・・・・・・・ Type12・34frame用 Type34frame用が装着できます
ガイド・・・・・・・・・・・・・ 34フレーム用ガイドが装着できます
