Type40C-T I ベルゴッチ(ミニベルト)
(チルトモデル)

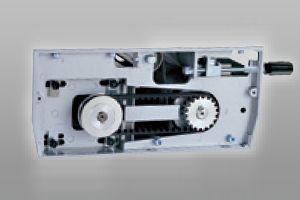

センタードライブ
Type40C-T I

傾斜から水平への搬送を、乗り継ぎ無しで
スムーズに行えるモデルです。
標準ベルトには傾斜用縦溝ベルトを使用、
また、駆動部は移動式ですので、用途に
合わせて傾斜部、水平部どちらにも
取り付け可能。レイアウトにあわせて
角度も簡単に調整できます。

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
ベルト幅 100 150 200 250 300 350 400 500 600
機 幅 140 190 240 290 340 390 440 540 640
機 長 1,500 | 2,000 | 2,500 | 3,000 | 3,500 | 4,000 | 4,500 | 5,000 | 5,500 | 6,000

Type40C-T I R ダウンロード
(DXFデータ)
70kb プレビュー
(PDFデータ)
51kb
Type40C-T I R
(CSH脚付)
ダウンロード
(DXFデータ)
80kb プレビュー
(PDFデータ)
55kb
Type40C-T I L ダウンロード
(DXFデータ)
65kb プレビュー
(PDFデータ)
50kb
Type40C-T I L
(CSH脚付)
ダウンロード
(DXFデータ)
75kb プレビュー
(PDFデータ)
55kb


機 高 175
ベルト速度 定速  変速
搬送能力 30kg/台(水平分散荷重)
定格出力 定速60W・変速90W
電 源 AC100V(単相)/ AC200V(単相)/ AC200V(三相)
ベルト(標準) ポリウレタン製傾斜ベルト(色:グリーン、食品規格適合、 帯電防止処理)
オプション 脚、ガイド…他
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※袋物の搬送は上記搬送能力の40%以下でご使用下さい。
※傾斜角度は最大30度まで無段階に調整できます。


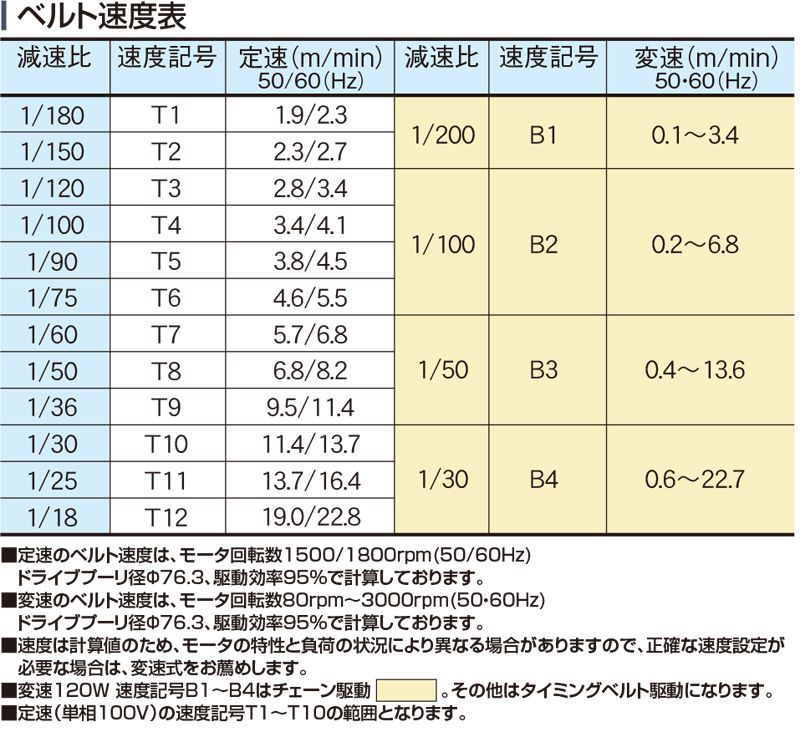

ベルト速度表
減速比 速度記号 定速(m/min)
50・60Hz
速度記号 変速(m/min)
50・60(Hz)
1/180 T1 1.9/2.3 H1 0.13~2.5
1/150 T2 2.3/2.7 H2 0.15~3.0
1/120 T3 2.8/3.4 H3 0.19~3.8
1/100 T4 3.4/4.1 H4 0.23~4.5
1/90 T5 3.8/4.5 H5 0.26~5.1
1/75 T6 4.6/5.5 H6 0.31~6.1
1/60 T7 5.7/6.8 H7 0.38~7.6
1/50 T8 6.8/8.2 H8 0.46~9.1
1/36 T9 9.5/11.4 H9 0.63~12.6
1/30 T10 11.4/13.7 H10 0.76~15.2
1/25 T11 13.7/16.4 H11 0.91~18.2
1/18 T12 19.0/22.8 H12 1.27~25.3
1/15 T13 22.8/27.3 H13 1.52~30.4
1/12.5 T14 27.3/32.8 H14 1.82~36.4
1/9 T15 37.9/45.5 H15 2 .53~50.6
■定速のベルト速度は、モータ回転数1500/1800rpm(50/60Hz)、ドライブプーリ径φ76.3、駆動効率95%で
  計算しております。
■変速のベルト速度は、モータ回転数2000rpm(50・60Hz)、ドライブプーリ径φ76.3、駆動効率95%で
  計算しております。
■正確な速度選定が必要な場合は、変速式をお薦めします。


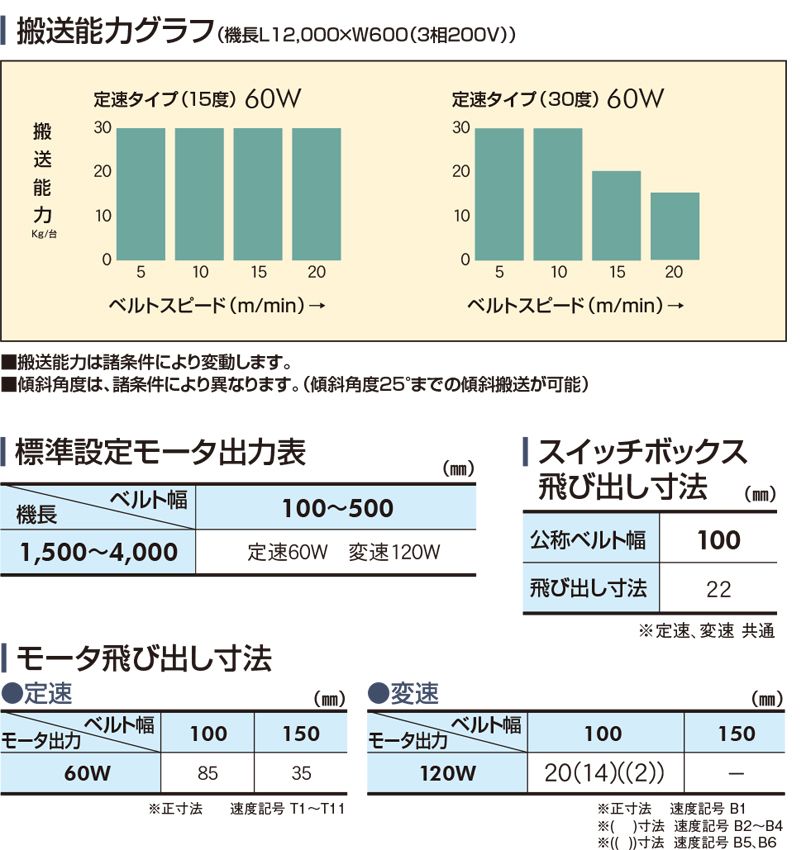

搬送能力グラフ(25W)

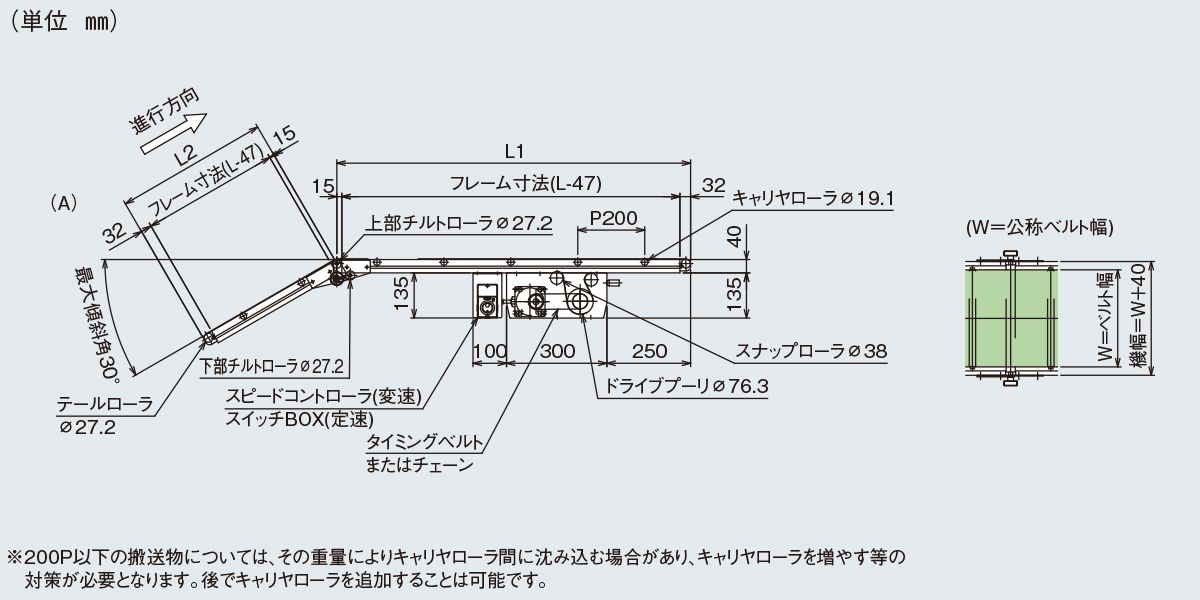

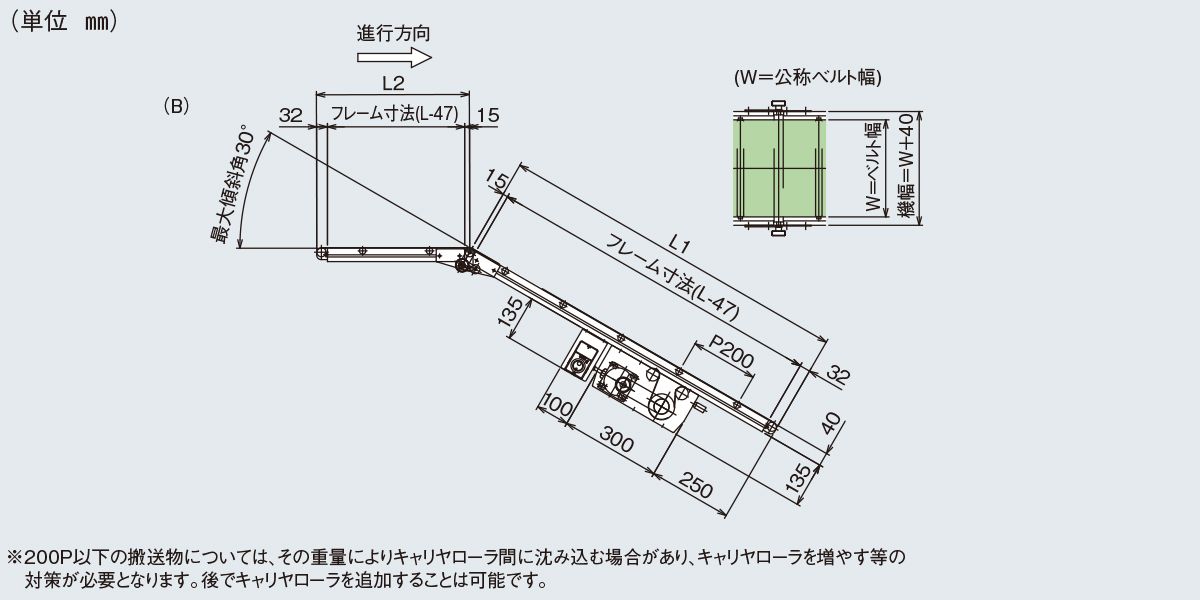

図面
■グラフは水平分散荷重時の能力です。袋物の搬送は、40%以下の設定でご使用下さい。
■搬送能力は諸条件により変動します。

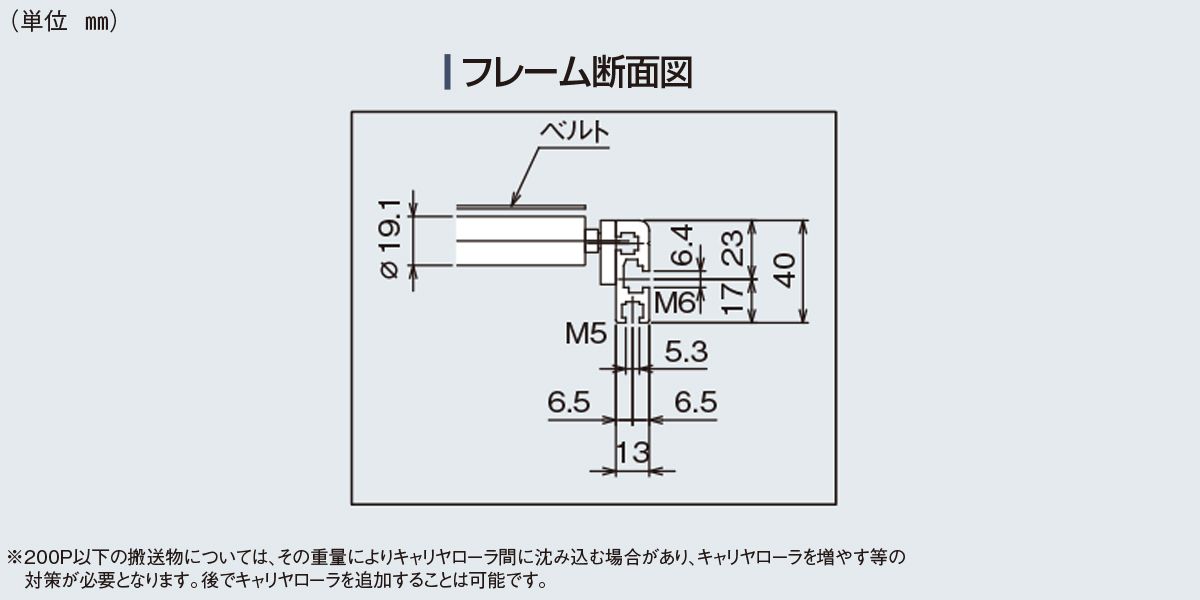

フレーム断面図
図面


モータ飛び出し寸法
図面

【ご注意】
200P以下の搬送物については、その重量によりキャリヤローラ間に沈み込む場合があり、
キャリヤローラを増やす等の対策が必要となります。お見積時に当社営業迄ご相談下さい。
また、ご購入後もキャリヤローラを追加することは可能です。



この製品を問い合わせる この製品のカタログ請求をする
