最新更新日 2020年01月20日
製品説明
強度を高めた60フレームを使用、フレーム側面から駆動部側面カバー突出（4㎜）と少ないベルゴッチ汎用モデルです。
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照下さい。
（標準色はシルバー）
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照下さい。
（標準色はシルバー）
製品画像

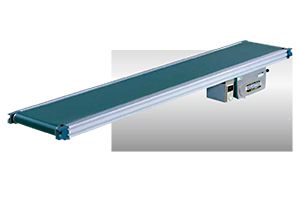

TYPE 60-S1

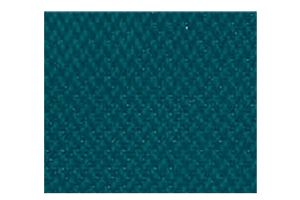

標準ベルト（拡大）

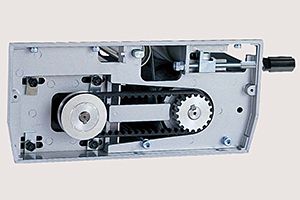

機長ベルト幅によってはチェーン駆動となります。
型式の選び方
Type60数字/フレーム厚(mm)
|
- |
S1S：スタンダード/モデル名
1：センタードライブ |
- |
300ベルト幅(mm)
|
- |
4,000機長(mm)
|
- |
B4定速/T
変速/B 数字/速度記号 |
- |
C120A(AC100V単相）
B(AC200V単相) C(AC200V三相) 数字/モータ出力 (60W・90W・120W) |
仕様

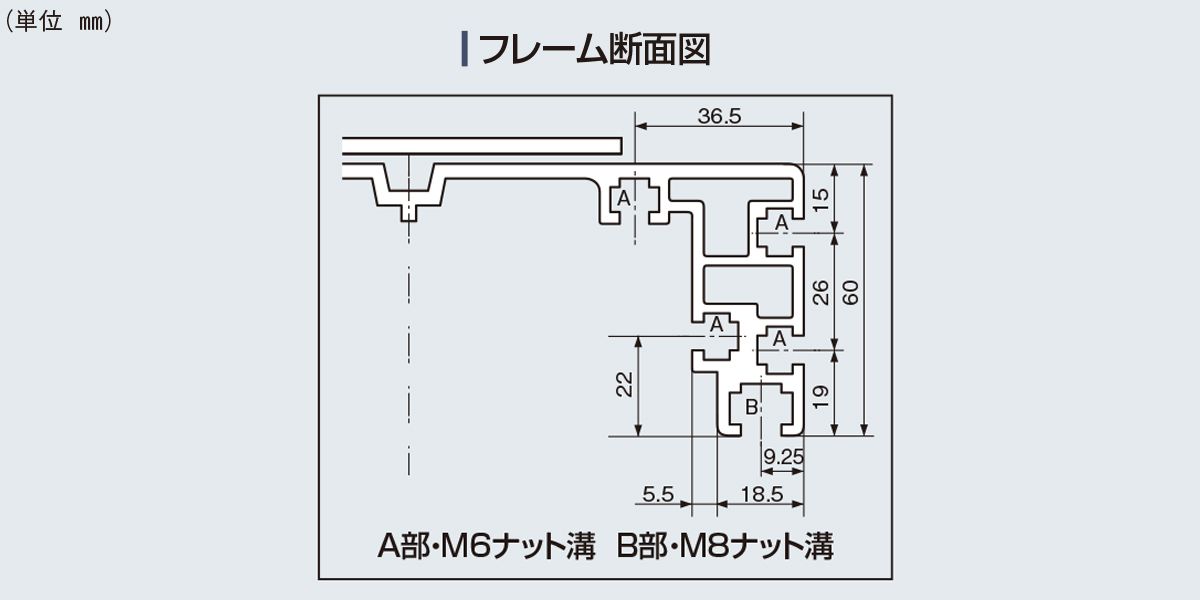

■図面 (※クリックして拡大)
■仕様
| 型式 | Type60-S1 |
|---|---|
| ベルト幅（実寸）/ 機幅 | ・200 / 280 ・250 / 330 ・300 / 380 ・350 / 430 ・400 / 480 ・500 / 580 ・600 / 680 ・（700） / （780） ・（800） / （880） |
| 機長 | 500・1,000・2,000・3,000・4,000・5,000・6,000・7,000・8,000 |
| 機高 | 195 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |

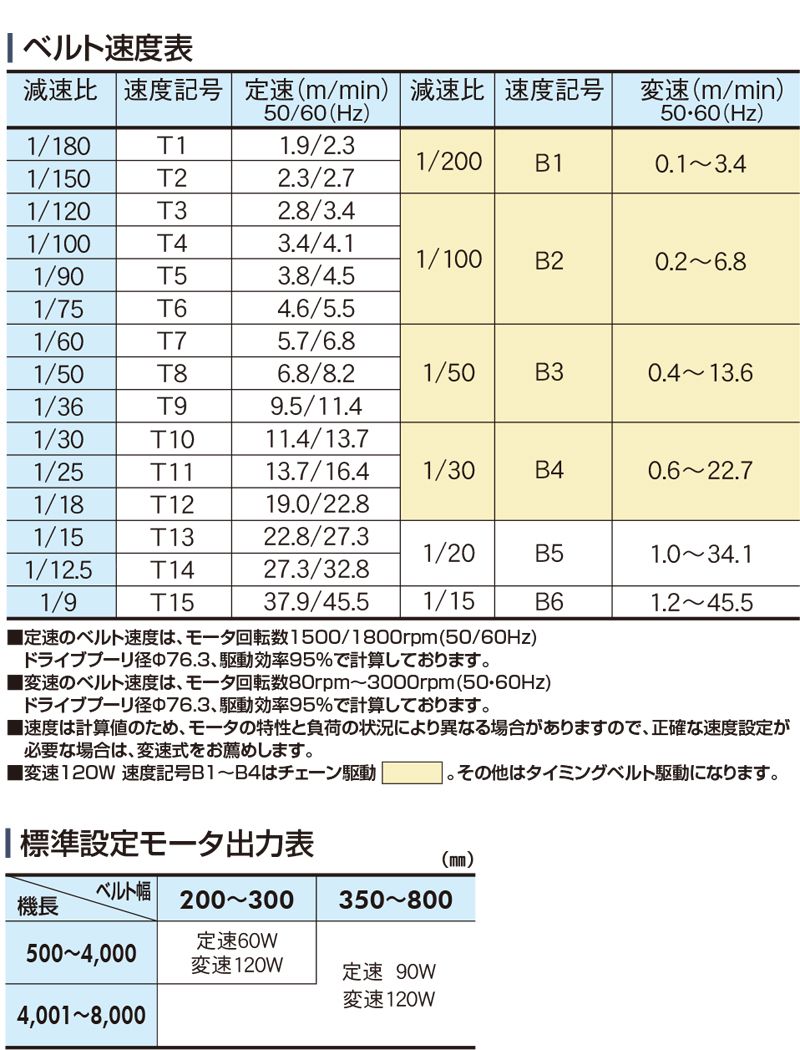

| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト （色：グリーン、食品規格適合、帯電防止処理） |

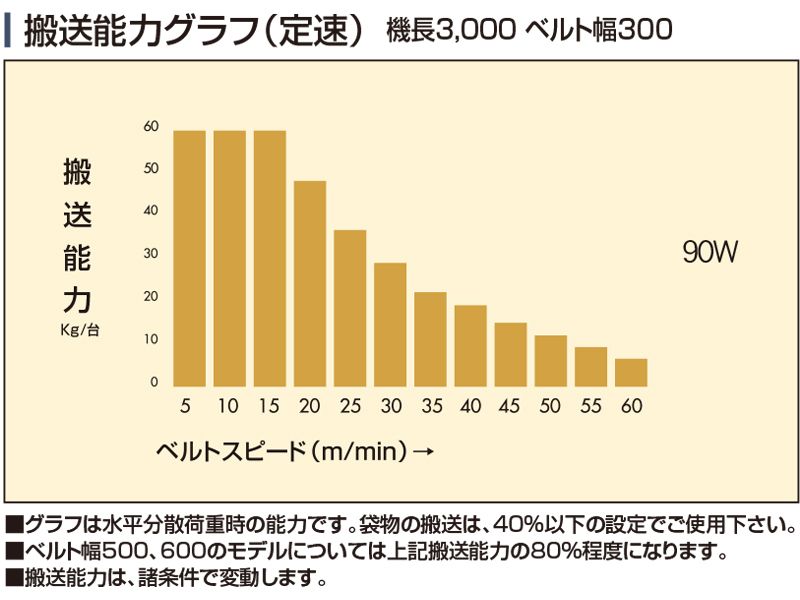

| 搬送能力 | 搬送能力グラフ参照 |
| 定格出力 | 定速60W、90W 変速120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※（）のベルト幅700、800タイプは準標準品になります。
※6mを超える機長の場合、中間テンションユニットが付きます。
※（）のベルト幅700、800タイプは準標準品になります。
※6mを超える機長の場合、中間テンションユニットが付きます。
