Type60-SZⅠ ベルゴッチ(ミニベルト)
Type60-SZⅠスタンダードモデル・強力型モデル
(センタードライブ)
Type60-SZⅠ

更に力強く、多量の搬送物に対応します。シンプル構造だからメンテナンスも容易な強力タイプベルトコンベヤ。

型式の選び方
型式の選び方

仕様

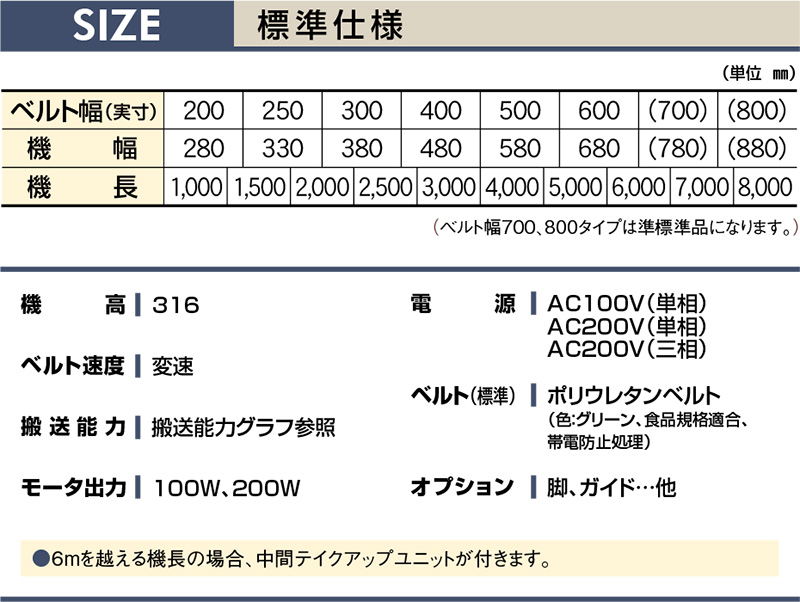

標準仕様 (単位 mm)
ベルト幅(公称) 200 250 300 400 500 600 (700) (800)
機 幅 280 330 380 480 580 680 (780) (880)
機 長 1,0001,5002,0002,5003,0004,0005,0006,0007,0008,000
図面データ
ダウンロード
T60-SZⅠ   T60-SZⅠ CSH   T60-SZⅡ   T60-SZⅡ CSH
※ベルト幅700・800タイプは準標準品になります

機 高 316

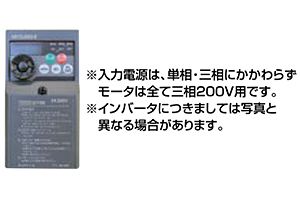

ベルト速度 変速
搬送能力 搬送能力グラフ参照
モータ出力 100W、200W
電 源 AC100V(単相)・AC200V(単相)・AC200V(三相)

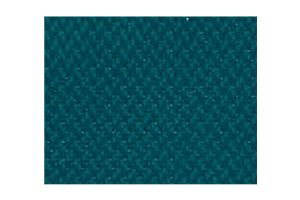

ベルト(標準) ポリウレタンベルト (色:グリーン、食品規格適合、帯電防止処理)
オプション 脚、ガイド…他
※6mを超える機長の場合、中間テイクアップユニットが付きます。


ベルト速度
速度記号 変速(m/min)
50・60Hz
H1 0.82~2.45/0.99~2.98
H2 1.4~4.1/1.6~4.9
H3 1.6~4.9/1.9~5.9
H4 2.1~6.4/2.6~7.7
H5 3.6~10.7/4.3~12.9
H6 4.3~12.9/5.2~15.5
H7 5.0~14.9/6.0~17.9
H8 5.4~16.1/6.4~19.3
H9 7.2~21.5/8.6~25.8
H10 8.6~25.8/10.3~31.0
H11 10.6~31.9/12.9~38.7
H12 12.3~36.9/14.9~44.7
■ベルト速度は、モータ定格回転数1500/1800rpm (50/60Hz)、ドライプーリ径φ101.6で計算してあります。
■モータ出力200Wの場合H4~H12の速度範囲となります。
搬送能力グラフ(100W)
搬送能力グラフ(100W)

搬送能力グラフ(200W)
搬送能力グラフ(200W)
■グラフは定速分散荷重時の能力です。袋物の搬送は、40%以下の設定でご使用下さい。
■搬送能力は、諸条件で変動します。


(単位 mm)

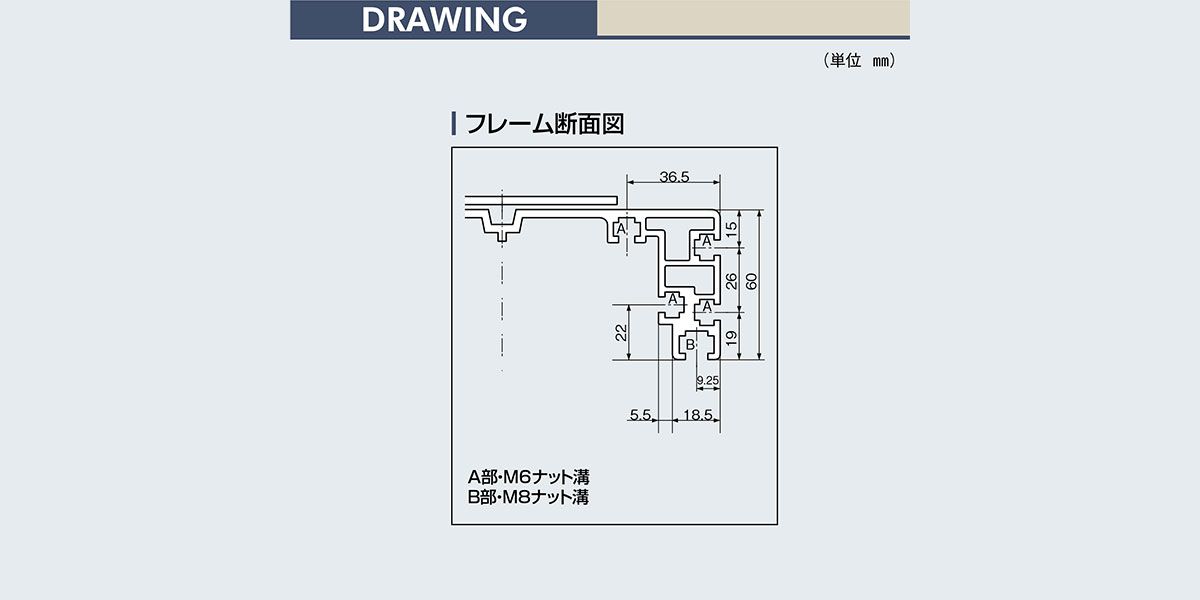

■フレーム断面図

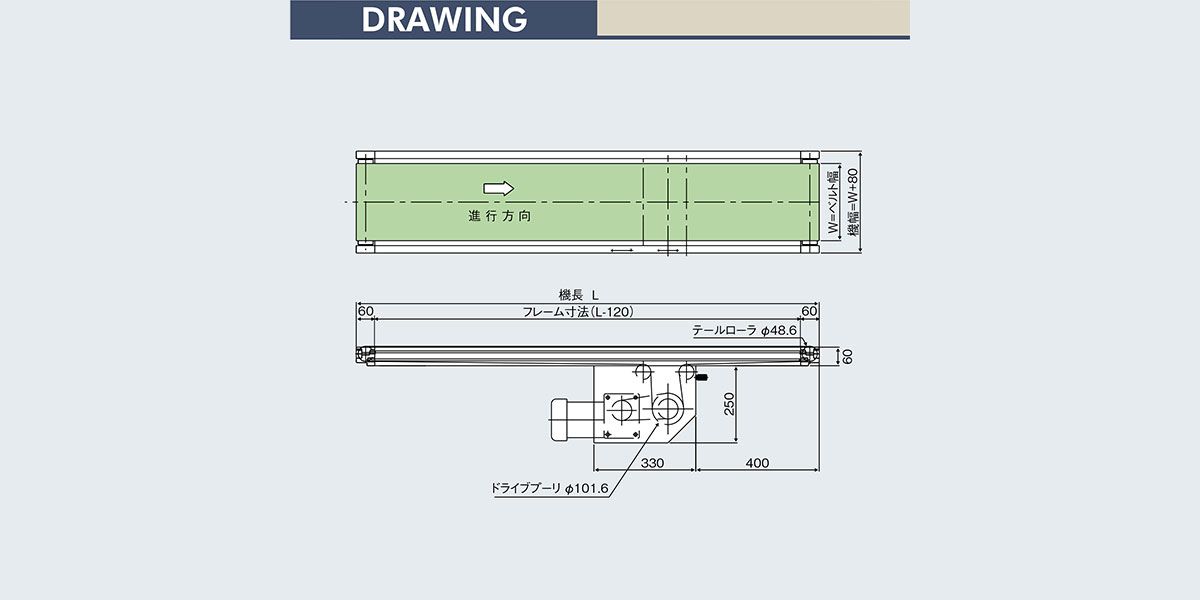

図面
A部・M6ナット溝
B部・M8ナット溝

図面
図面


オプション
脚  ・・・・・・・・・・・・・ Type60frame用
ガイド・・・・・・・・・・・・・ 60フレーム用ガイドが装着できます
