最新更新日 2020年01月20日

製品説明
水平部から傾斜部へ、傾斜部から水平部へのスムーズなワーク移動が出来る傾頭型ベルトコンベヤ。
・アルミフレーム

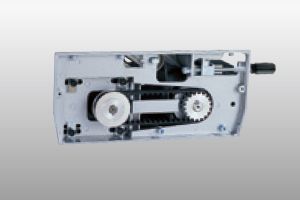

・センタードライブ
・軽量機種
※機長・ベルト幅によっては  チェーン駆動となります。
※脚はオプションです。オプションページをご参照ください。
 (標準色シルバー)
製品画像
型式の選び方

Type60

数字/フレーム厚(mm)

-

T1

T:チルト/モデル名
1:センタードライブ

-

200

ベルト幅(mm)

-

2,000

機長(mm)

-

B3

定速/T

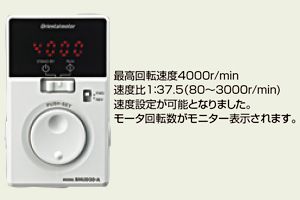

変速/B
数字/速度記号

-

C120

A(AC100V単相)
B(AC200V単相)
C(AC200V三相)
数字/モータ出力
(90W・120W)
仕様

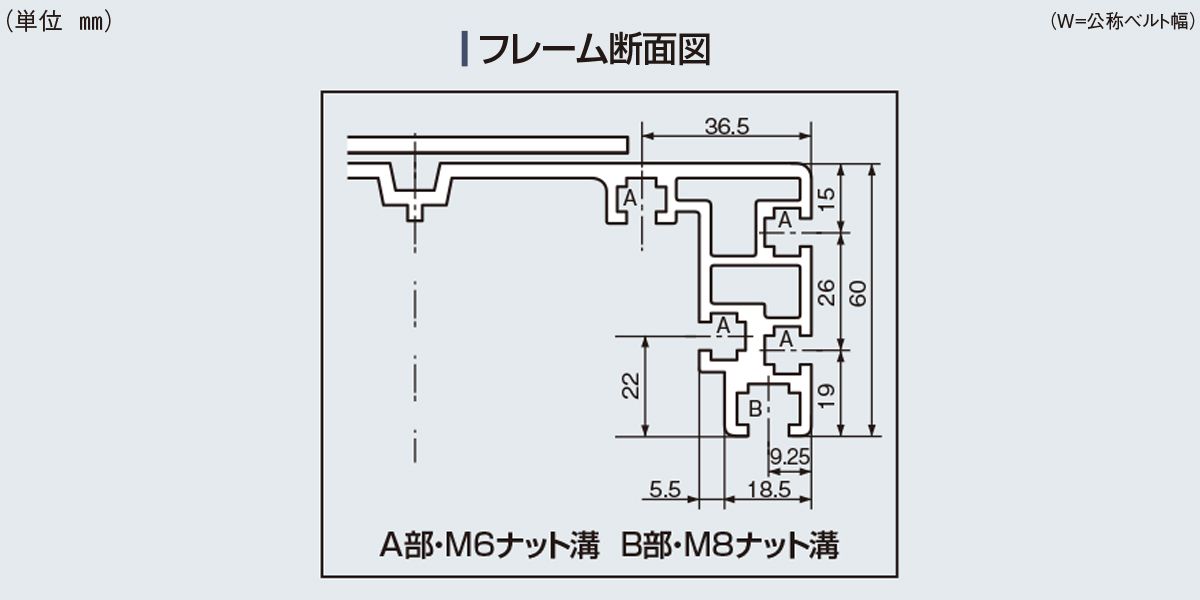

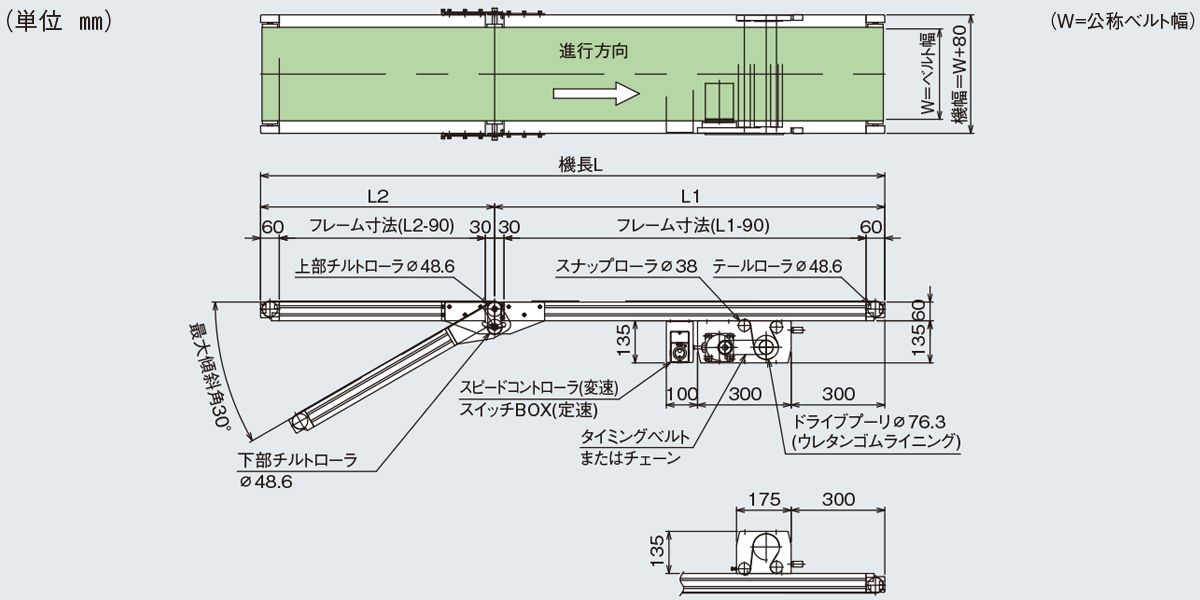

■図面 (※クリックして拡大)



■仕様

型式 Type60-T1
ベルト幅(実寸)/ 機幅 ・200 / 280
・250 / 330
・300 / 380
・400 / 480
・500 / 580
・600 / 680
機長 2,000・2,500・3,000・4,000・5,000・6,000
機高 195
電源 AC100V(単相)
AC200V(単相)
AC200V(三相)
ベルト速度 定速 変速

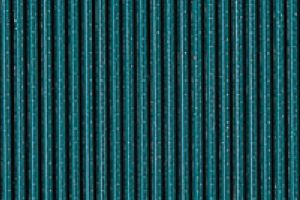

ベルト(標準) ポリウレタン製傾斜用ベルト
(色:グリーン、食品規格適合、帯電防止処理)
オプションベルトNo.5
搬送能力 搬送能力グラフ参照
モータ出力 定速90W 変速120W
オプション 脚、ガイド…他
※単位:㎜

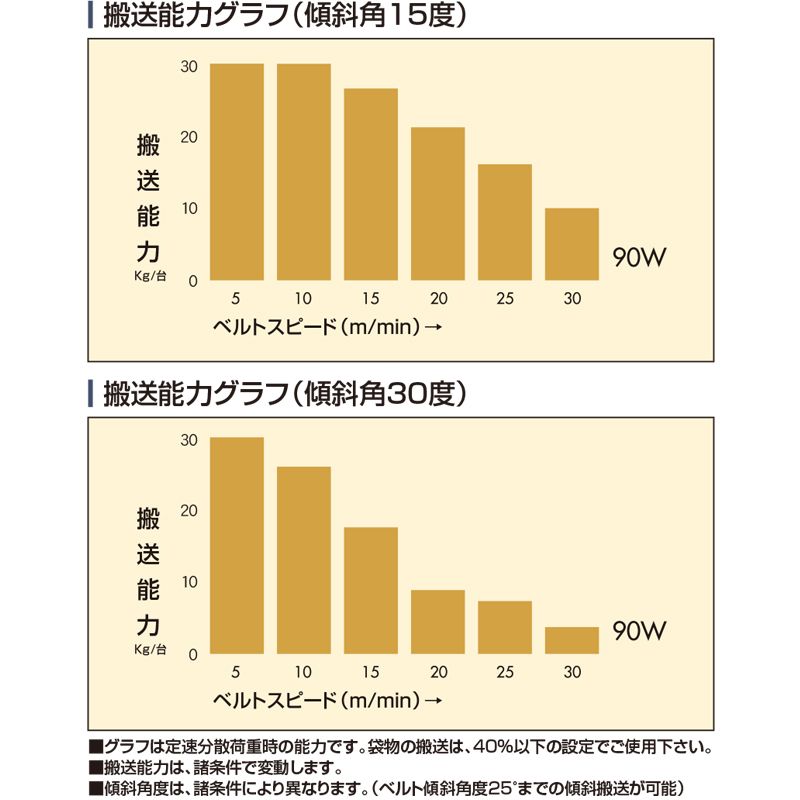

搬送能力グラフ Type60-T1 ベルゴッチ ミニベルト ベルトコンベヤ

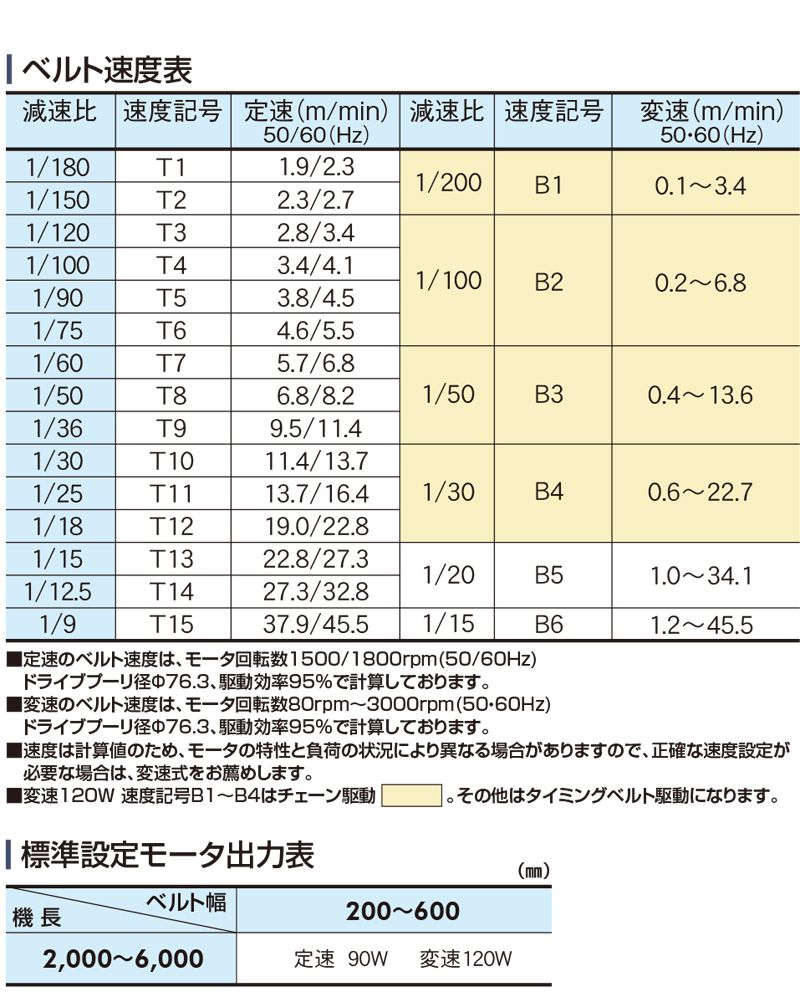

ベルト速度表 モータ出力表 Type60-T1 ベルゴッチ ミニベルト ベルトコンベヤ
