ModeL34-GⅠ ベルゴッチ(ミニベルト)
ModeL34-SⅠダコーレスモデル
(センタードライブ)
ModeL34-GⅠ

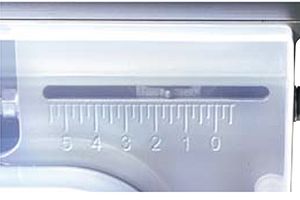

駆動部には透明カバーを採用。
チェーンの緩みやベルトの張りも一目でわかり、給油もカバーを外すことなく簡単に行うことができます。

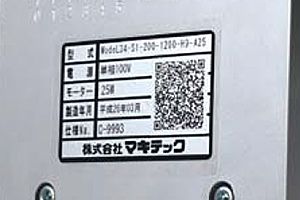

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
ベルト幅(公称) 50 75 100 150 200 250 300 350 400 500 600
機 幅 90 115 140 190 240 290 340 390 440 540 640
機 長 600-6000

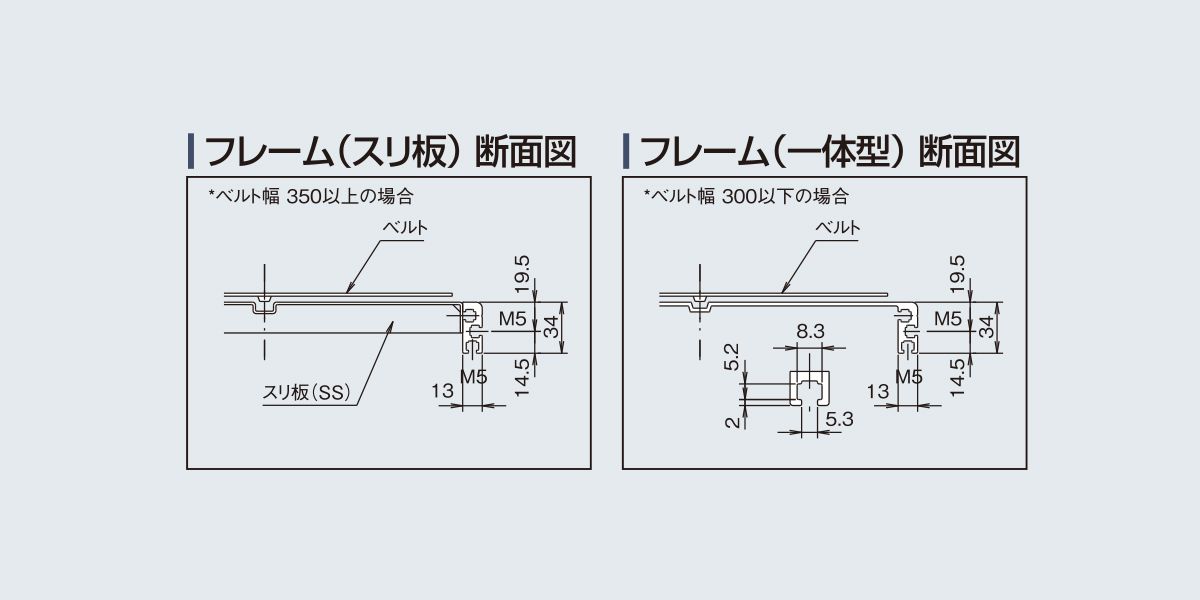

※ベルト幅300mmまではアルミ一体型フレームを使用します。350mm以上はアルミ分割フレーム+SSスリ板方式となります。
※ベルト幅は、10mm単位で製作可能です(準標準)。アルミ分割フレーム+SSスリ板方式となります。
図面データ
ダウンロード
M34-GⅠ  M34-GⅠCSH
3D CADデータ
ダウンロード
M34-GⅠ(日本語)  M34-GⅠ(英語)
組立展開図
(PDFデータ)
M34-GⅠ(プレビュー)

機 高 169
ベルト速度 定速  変速
搬送能力 搬送能力グラフ参照

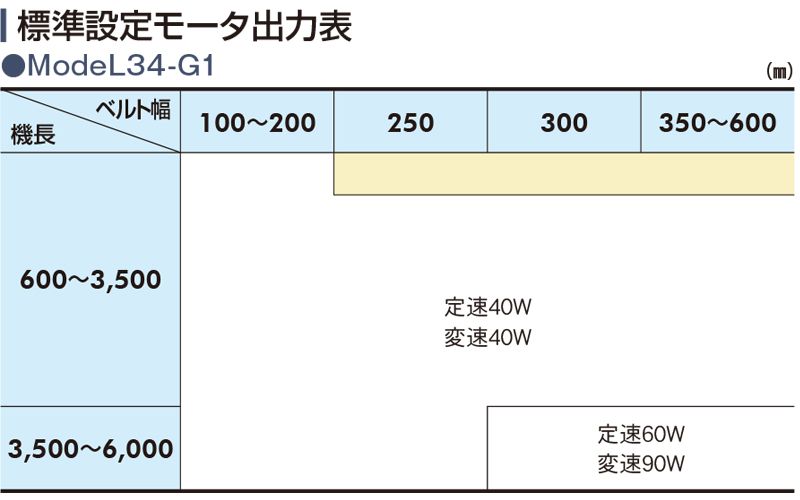

モータ出力 25W、40W、 60W、90W
電 源 AC100V(単相)・AC200V(単相)・AC200V(三相)(定速)
ベルト(標準) ポリウレタン1P (色:グリーン、食品規格適合、帯電防止処理)
オプション 脚、ガイド…他
※ベルト幅の実寸は、上記公称ベルト幅より5㎜狭く、機長4mを超える場合と、ベルト幅500、600モデルは10mm狭くなります。
※6mを超える機長の場合、中間テイクアップユニットが付きます。

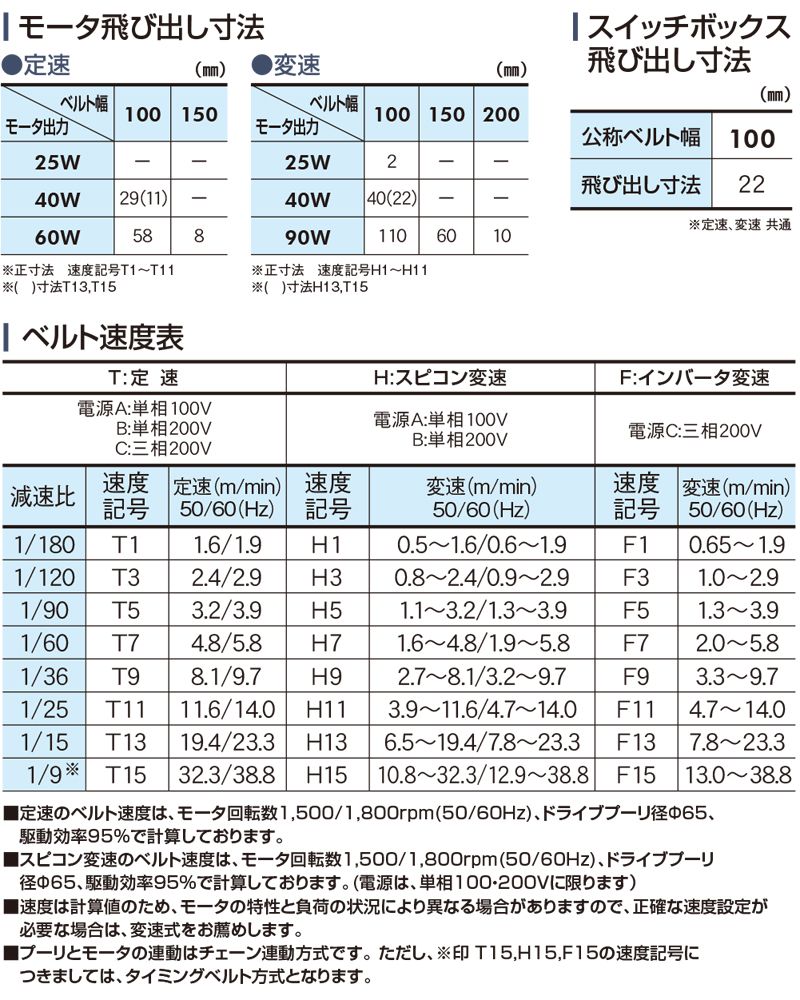

ベルト速度
減速比 速度
記号
定速(m/min)
50/60Hz
速度
記号
変速(m/min)
50/60Hz
1/180 T1 1.6/1.9 H1 0.5~1.6 / 0.6~1.9
1/120 T3 2.4/2.9 H3 0.8~2.4 / 0.9~2.9
1/90 T5 3.2/3.9 H5 1.1~3.2 / 1.3~3.9
1/60 T7 4.8/5.8 H7 1.6~4.8 / 1.9~5.8
1/36 T9 8.1/9.7 H9 2.7~8.1 / 3.2~9.7
1/25 T11 11.6/14.0 H11 3.9~11.6 / 4.7~14.0
1/15 T13 19.4/23.3 H13 6.5~19.4 / 7.8~23.3
※1/9 T15 32.3/38.8 H15 10.8~32.3 / 12.9~38.8
■定速のベルト速度は、モータ回転数1500/1800rpm(50/60Hz)、ドライブプーリ径φ65、駆動効率95%で計算しております。
■変速のベルト速度は、モータ回転数1500/1800rpm(50/60Hz)、ドライブプーリ径φ65、駆動効率95%で計算しております。。
■正確な速度選定が必要な場合は、変速式をお薦めします。
■プーリとモータの連動はチェーン連動方式です。ただし、※印T15,H15の速度記号につきましては、タイミングベルト方式となります。

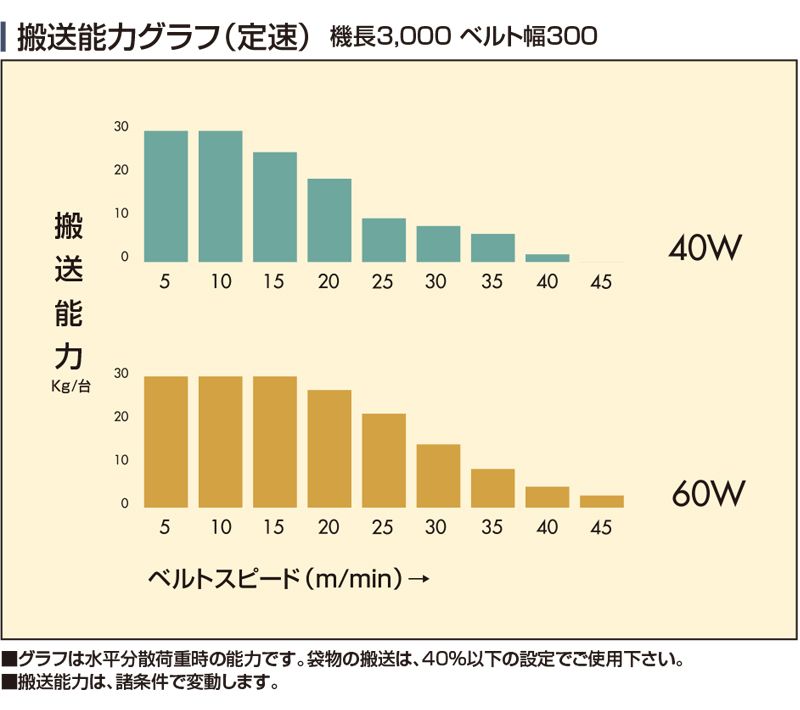

搬送能力グラフ(定速)
機長3000 ベルト幅300
搬送能力グラフ(定速)
■グラフは水平分散荷重時の能力です。袋物の搬送は、40%以下の設定でご使用下さい。
■搬送能力は、諸条件で変動します。


(単位 mm)

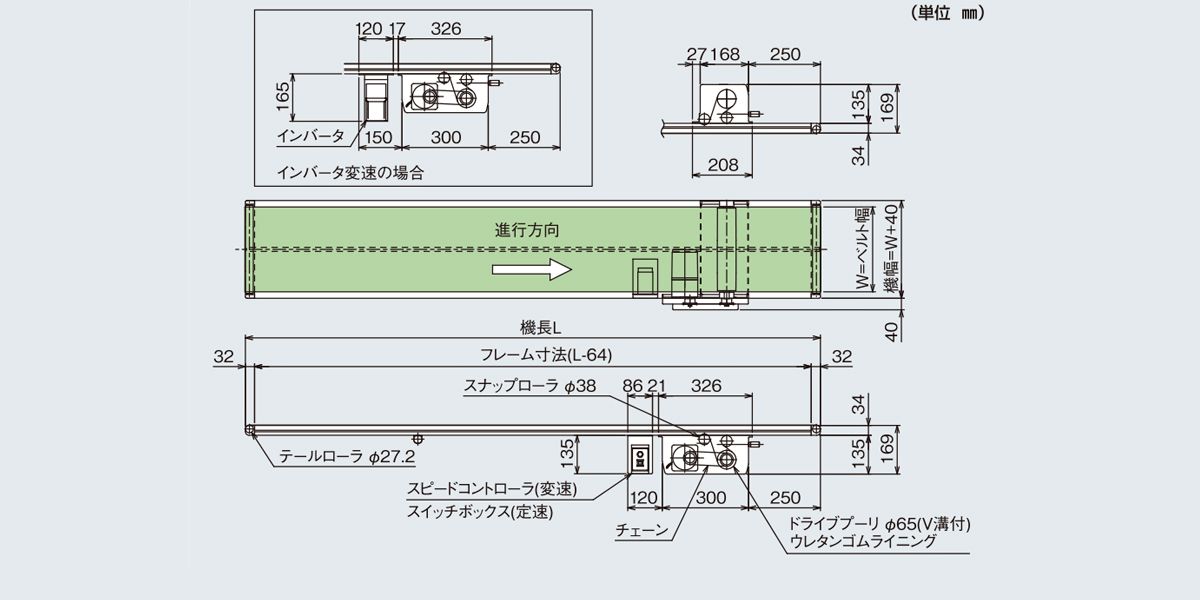

図面
