TOP > 製品情報 > 搬送システム製品 > ベルゴッチ(ミニベルト) > Model TB-AC
製品情報 > 搬送システム製品

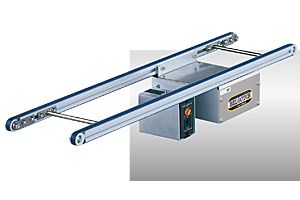

Model TB-AC ベルゴッチ(ミニベルト)
Model TB-ACタイミングベルトモデル
(センタードライブ)
Model TB-AC

幅広のワーク等の搬送に適しています。

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
ベルト間ピッチ 135 150 200 250 300 350
400 450 500 550 600 -
機 幅 160 175 225 275 325 375
425 475 525 575 625 -
機 長 5001,0001,5002,0002,5003,0003,5004,000
図面データ
ダウンロード
TB-AC KSX

機 高 157
ベルト速度 変速(変速は入力AC100Vのみ)
搬送能力 5Kg/台(水平分散荷重時)
モータ出力 25W
電 源 AC100V(単相)
ベルト(標準) ポリウレタンベルト
オプション
※ベルト間ピッチ最少は135ピッチです。

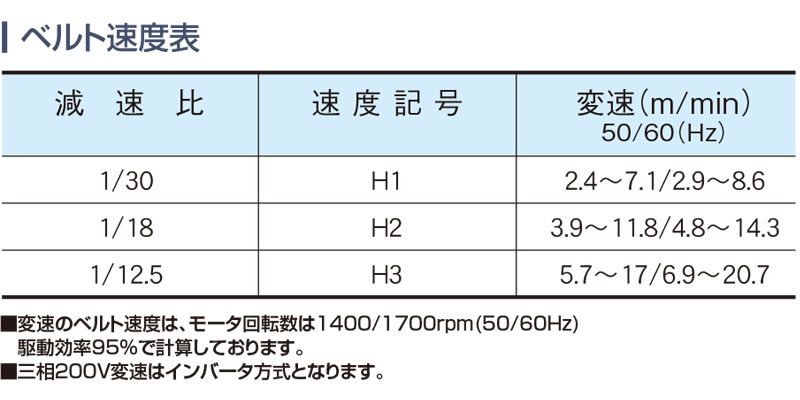

ベルト速度
減速比 速度記号 変速(m/min)
50・60Hz
1/30 H1 2.3~7.1/2.8~8.6
■標準はギヤヘッド1/30を設定しておりますが、ご希望により、スピード変更も可能です。

(単位 mm)

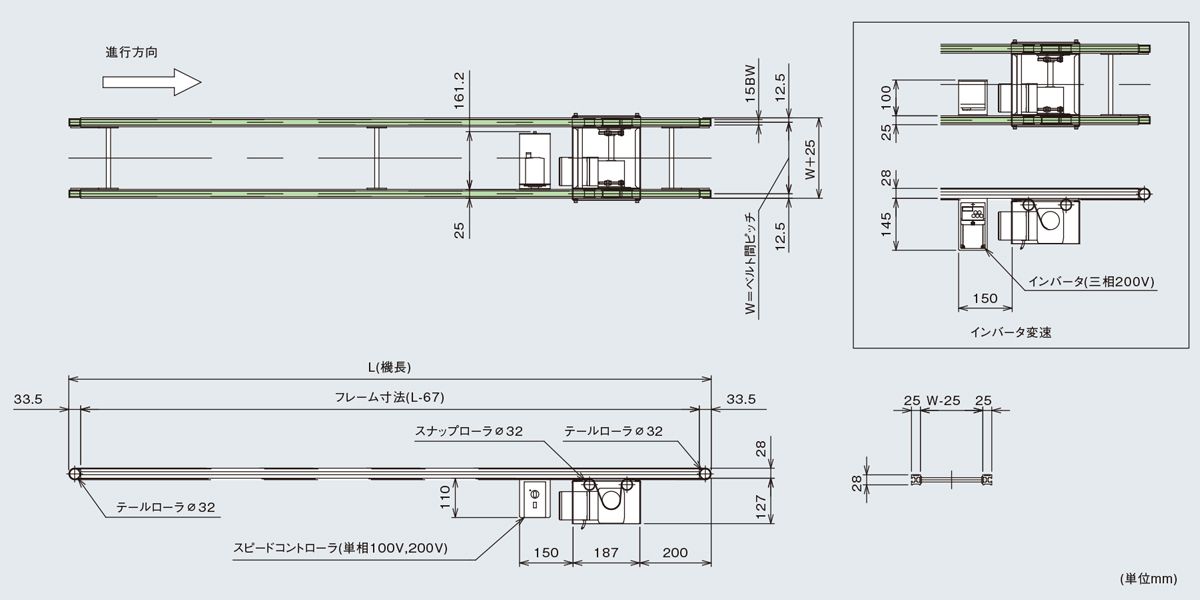

図面

オプション
脚  ・・・・・・・・・・・・・ 別途ブラケットを使用するとType12・34frame用が装着できます
ガイド・・・・・・・・・・・・・ お問い合わせ下さい
