TOP > 製品情報 > 搬送システム製品 > 駆動コンベヤ > 駆動ローラコンベヤ(チェーン駆動コンベヤ)
製品情報 > 搬送システム製品

KR-S(1) KR-S(2) KR-S(3) KR-SW KTR-S
KTR-SW KPR KSPR KPTR UTR

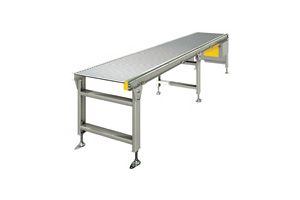

KR-S(1) 駆動コンベヤ > KR チェーン駆動ローラコンベヤ

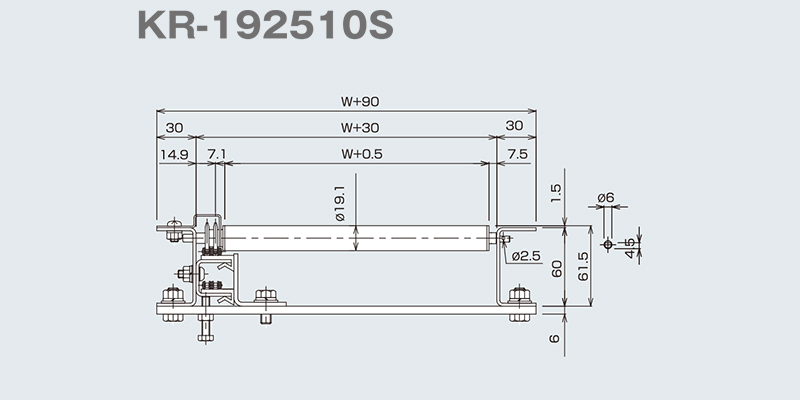

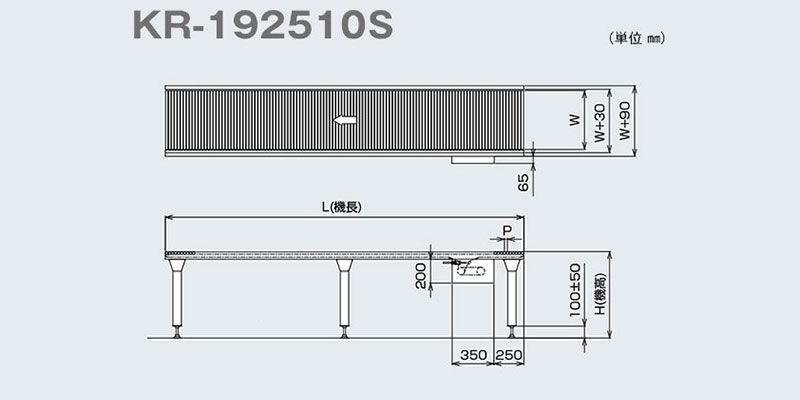

KR-192510SKR-192510S

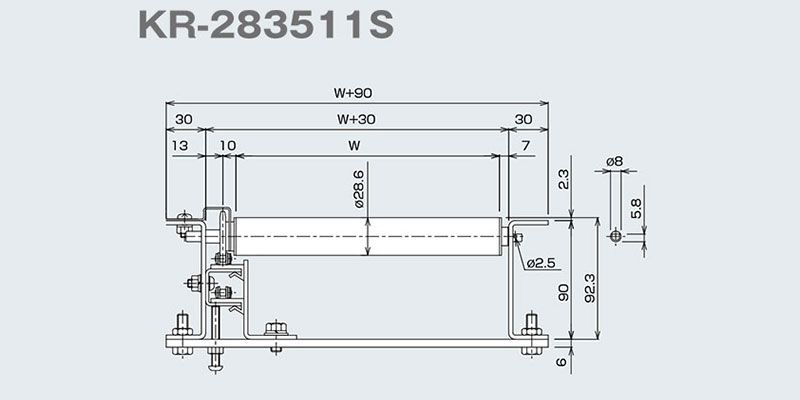

KR-283511S

ローラ外径19mmを実現したチェーン駆動ローラコンベヤ最小径タイプ! #25 2列チェーンの採用により最小ローラ間隔25mmとコンパクトで理想的な小物搬送を可能にしました。
仕様 (単位mm)
型式 KR-192510S KR-283511S
駆動方式 チェーン駆動方式(#25 2列チェーン)  チェーン駆動方式(#35チェーン)
ローラ寸法
外径×肉厚×軸径
19×1.2×6(メッキ付) 28.6×1.2×8(メッキ付)
ローラ幅(W) 100~500 50とび 100~500 50とび
ローラピッチ(P) 25・30 40・50
フレーム寸法 [60×30×2.3 [90×30×3.2
機長(L) max5,000 max5,000
機幅 ローラ幅+90 ローラ幅+90
機高(H) min400 min400
搬送能力(kg/m) max15 max20
搬送速度(m/min) max15 max15
モーター容量(kw) 0.1 0.1 0.2(速度10~20m/min間)
電源 AC200V(三相) AC200V(三相)
図面データ
ダウンロード
KR-192510S
(DXF)
KR-283511S
(DXF)
KR-192510S
(PDF)
KR-283511S
(PDF)
↑もどる


KR-S(2) 駆動コンベヤ > KR チェーン駆動ローラコンベヤ
KR-S(2)KR-384010S/KR-574010S/KR-604010S
KR-605011S/KR-765011S

実績と信頼が示すKRシリーズのベストセラー!38mmから76mmまでのローラ外径を揃えたワイドバリエーションタイプです。
仕様 (単位mm)
型式 KR-384010S KR-574010S KR-604010S KR-605011S KR-765011S
駆動方式 チェーン駆動
(#40)
チェーン駆動
(#40)
チェーン駆動
(#40)
チェーン駆動
(#50)
チェーン駆動
(#50)
ローラ寸法
外径×肉厚×軸径
38.1×2.3×12
(メッキ付)
57.2×2.1×12
(メッキ付)
60.5×2.3×12
(メッキ付)
60.5×3.8×15
(メッキなし)
76.3×4.2×15
(メッキなし)
ローラ幅(W) 100~800
50とび
100~1,000
50とび
100~1,000
50とび
100~1,000
50とび
100~1,000
50とび
ローラピッチ(P) 50・75・100 75・100・150 75・100・150 75・100・150 100・150・200
フレーム寸法 [120×30×t3.2 [120×30×3.2 [120×30×3.2 [150×40×4.5 [150×40×4.5
機長(L) max12,000 max12,000 max12,000 max9,000 max9,000
機幅 ローラ幅
+90
ローラ幅
+90
ローラ幅
+90
ローラ幅
+130
ローラ幅
+130
機高(H) min450 min450 min450 min500 min500
搬送能力(kg/m) max100 max100 max100 max500 max500
搬送速度(m/min) max25 max25 max25 max20 max20
モーター容量(kw) 0.1 0.2 0.4 0.75 0.1 0.2 0.4 0.75 0.1 0.2 0.4 0.75 0.2 0.4 0.75 1.5 0.2 0.4 0.75 1.5
電源 AC200V(三相) AC200V(三相) AC200V(三相) AC200V(三相) AC200V(三相)
図面データ
ダウンロード
KR-384010S
(DXF)
KR-574010S
(DXF)
KR-604010S
(DXF)
KR-605011S
(DXF)
KR-765011S
(DXF)
KR-384010S
(PDF)
KR-574010S
(PDF)
KR-604010S
(PDF)
KR-605011S
(PDF)
KR-765011S
(PDF)
3D CADデータ
ダウンロード
KR-384010S
(IGES)
KR-574010S
(IGES)
KR-605011S
(IGES)
KR-384010S
(STEP)
KR-574010S
(STEP)
KR-605011S
(STEP)
↑もどる

KR-S(3) 駆動コンベヤ > KR チェーン駆動ローラコンベヤ
KR-S(3)KR-765013S
KR-895013S
KR-766009S

重量用コンベヤとして安定した搬送をしています。
実績と信頼のあるコンベヤです。
仕様 (単位mm)
型式 KR-765013S KR-895013S KR-766009S
駆動方式 チェーン駆動方式(#50) チェーン駆動方式(#50)  チェーン駆動方式(#60)
ローラ寸法
外径×肉厚×軸径
76.3×4.2×20(メッキなし) 89.1×4.2×20(メッキなし) 76.3×4.2×17(メッキなし)
ローラ幅(W) 100~1,000 100とび 100~2,000 100とび 300~2,000 100とび
ローラピッチ(P) 100・150・200 100・150・200・300 100・150・200・300
フレーム寸法 [150×40×4.5 [150×40×4.5 [150×40×4.5
機長(L) max9,000 max9,000 max12,000
機幅 ローラ幅+130 ローラ幅+130 ローラ幅+140
機高(H) min500 min500 min500
搬送能力(kg/m) max1,000 max1,000 max700
搬送速度(m/min) max20 mnax20 mnax20
モーター容量(kw) 0.2 0.4 0.75 1.5 0.2 0.4 0.75 1.5 0.2 0.4 0.75 1.5
電源 AC200V(三相) AC200V(三相) AC200V(三相)
図面データ
ダウンロード
KR-765013S
(DXF)
KR-895013S
(DXF)
KR-766009S
(DXF)
KR-765013S
(PDF)
KR-895013S
(PDF)
KR-766009s
(PDF)
3D CADデータ
ダウンロード
KR-765013S
(IGES)
KR-766009S
(IGES)
KR-765013S
(STEP)
KR-766009S
(STEP)
↑もどる

KR-SW 駆動コンベヤ > KR チェーン駆動ローラコンベヤ
KR-SWKR-384010SW/KR-574010SW/KR-604010SW
KR-605011SW/KR-765011SW/KR-765013SW
KR-895013SW

一台のモーターでカーブコンベヤとの連動がスムーズなKR-SW型。100kg迄も搬送が得意な中荷重タイプから、700kgまでの搬送を軽々とこなす重荷重タ イプとバリエンションも豊富で搬送重量に応じて幅広くご活用いただけるシリーズです。
仕様 (単位mm)
型式 KR-384010SW KR-574010SW KR-604010SW
駆動方式 チェーン駆動方式(#40) チェーン駆動方式(#40) チェーン駆動方式(#40)
ローラ寸法
外径×肉厚×軸径
38.1×2.3×12(メッキ付) ¢57.2×2.1×12(メッキ付) 60.5×2.3×12(メッキ付)
ローラ幅(W) 100~800 50とび 100~1,000 50とび 100~1,000 50とび
ローラピッチ(P) 57・75・100 75・100・150 75・100・150
フレーム寸法 [120×30×3.2 [120×30×3.2 [120×30×3.2
機長(L) max5000 max5000 max5000
機幅 ローラ幅+120 ローラ幅+120 ローラ幅+120
機高(H) min450 min450 min450
搬送能力(kg/m) max100 max100 max100
搬送速度(m/min) max25 max25 max25
モーター容量(kw) 0.1 0.2 0.4 0.75 0.1 0.2 0.4 0.75 0.1 0.2 0.4 0.75
電源 AC200V(三相) AC200V(三相) AC200V(三相)
図面データ
ダウンロード
KR-384010SW
(DXF)
KR-574010SW
(DXF)
KR-604010SW
(DXF)
KR-384010SW
(PDF)
KR-574010SW
(PDF)
KR-604010SW
(PDF)
3D CADデータ
ダウンロード
KR-574010SW
(IGES)
KR-574010SW
(STEP)
型式 KR-605011SW KR-765011SW KR-765013SW KR-895013SW
駆動方式 チェーン駆動方式
(#50)
チェーン駆動方式
(#50)
チェーン駆動方式
(#50)
チェーン駆動方式
(#50)
ローラ寸法
外径×肉厚×軸径
60.5×3.8×15
(メッキなし)
76.3×4.2×15
(メッキなし)
76.3×4.2×20
(メッキなし)
89.1×4.2×20
(メッキなし)
ローラ幅(W) 100~1,000 50とび 100~1,000 100とび 100~1,000 100とび 100~2,000 100とび
ローラピッチ(P) 75・100・200 100・200 100・200 100・200・300
フレーム寸法 [150×40×4.5 [150×40×4.5 [150×40×4.5 [150×40×4.5
機長(L) max6,000 max6,000 max6,000 max6,000
機幅 ローラ幅+155 ローラ幅+155 ローラ幅+155 ローラ幅+155
機高(H) min500 min500 min500 min500
搬送能力(kg/m) max300 max300 max700 max700
搬送速度(m/min) max20 max20 max20 max20
モーター容量(kw) 0.2 0.4 0.75 0.2 0.4 0.75 0.2 0.4 0.75 1.5 0.2 0.4 0.75 1.5
電源 AC200V(三相) AC200V(三相) AC200V(三相) AC200V(三相)
図面データ
ダウンロード
KR-605011SW
(DXF)
KR-765011SW
(DXF)
KR-765013SW
(DXF)
KR-895013SW
(DXF)
KR-605011SW
(PDF)
KR-765011SW
(PDF)
KR-765013SW
(PDF)
KR-895013SW
(PDF)
3D CADデータ
ダウンロード
KR-605011SW
(IGES)
KR-765013SW
(IGES)
KR-605011SW
(STEP)
KR-765013SW
(STEP)
↑もどる

KTR-S 駆動コンベヤ > KR チェーン駆動ローラコンベヤ
KTR-SKTR-574010S KTR-900

内駆動タイプのカーブコンベヤKTR-S。KR-574010S等と同じ機幅でレイアウトが可能です。
仕様 (単位mm)
型式 KTR-574010S  KTR-900
駆動方式 チェーン駆動方式(#40)
ローラ寸法
小径×大径×軸径
42.7×57~¢80×12 メッキ付
ローラ幅(W) 300~800 100とび
ローラピッチ(P) ▲75 ▲100
フレーム寸法 [120×30×3.2
カーブ内半径(R)×角度 900×90º 60º 45º
機幅 ローラ幅+90
機高(H) min450
搬送能力(kg/m) max150
搬送速度(m/min) max25
モーター容量(kw) 0.2
電源 AC200V(三相)
図面データ
ダウンロード
KTR-574010S P75
(DXF)
KTR-574010S P100
(DXF)
KTR-574010S P75
(PDF)
KTR-574010S P100
(PDF)
▲呼称中心ピッチ(カーブのローラ中心ピッチは、ローラ幅のサイズで変わります)
※標準仕様以外のものも製作しておりますのでご相談ください。
↑もどる

KTR-SW 駆動コンベヤ > KR チェーン駆動ローラコンベヤ
KTR-SWKTR-574010SW KTR-1,000
KTR-574010SW KTR-1,200
KTR-574010SW KTR-1,500
KTR-574010SW KTR-1,500B
KTR-574010SW KTR-2,000

外駆動タイプのカーブコンベヤです。多種カーブRサイズを揃えました。仕様にあった機種選定ができます。
仕様 (単位mm)
型式 KTR-574010SW
KTR-1,000
KTR-574010SW
KTR-1,200
KTR-574010SW
KTR-1,500
KTR-574010SW
KTR-1,500B
KTR-574010SW
KTR-2,000
駆動方式 チェーン駆動
(#40)
チェーン駆動
(#40)
チェーン駆動
(#40)
チェーン駆動
(#40)
チェーン駆動(#40)
ローラ寸法
小径×大径×軸径
51~40×63~74×12
(メッキ付)
52~45×62~74×12
(メッキ付)
52~48×62~74×12
(メッキ付)
42.7×76~100×12(15)
(メッキ付)
50×63~7512(15)
(メッキ付)
ローラ幅(W) 200~600
100とび
200~600
100とび
200~600
100とび
700~1,200
100とび
400~800
100とび
ローラピッチ(P) 75・100・150 75・100・150 75・100・150 100・150 100・150
フレーム寸法 [120×30×3.2 [120×30×3.2 [120×30×3.2 [120×30×3.2 [120×30×3.2
カーブ中心半径
(R)×角度
1000×90º 60º 45º 1200×90º 60º 45º 1500×90º 60º 45º 1500×90º 60º 45º 2000×90º 60º 45º
機幅 ローラ幅+120 ローラ幅+120 ローラ幅+120 ローラ幅
+120
ローラ幅
+120
機高(H) min450 min450 min450 min450 min450
搬送能力(kg/m) max150 max150 max150 max150 max150
搬送速度(m/min) max25 max25 max25 max25 max25
モーター容量(kw) 0.2 0.2 0.2 0.4(速度17~25m/minの間) 0.2 0.4(速度17~25m/minの間) 0.2 0.4(速度17~25m/minの間)
電源 AC200V(三相) AC200V(三相) AC200V(三相) AC200V(三相) AC200V(三相)
図面データ
ダウンロード
KTR-1000 P75
KTR-1000 P100
KTR-1000 P150
(DXF)
KTR-1200 P75
KTR-1200 P100
KTR-1200 P150
(DXF)
KTR-1500 P75
KTR-1500 P100
KTR-1500 P150
(DXF)
KTR-1500B P100
KTR-1500B P150
(DXF)
KTR-2000 P100
KTR-2000 P150
(DXF)
KTR-1000 P75
KTR-1000 P100
KTR-1000 P150
(PDF)
KTR-1200 P75
KTR-1200 P100
KTR-1200 P150
(PDF)
KTR-1500 P75
KTR-1500 P100
KTR-1500 P150
(PDF)
KTR-1500B P100
KTR-1500B P150
(PDF)
KTR-2000 P100
KTR-2000 P150
(PDF)
↑もどる

KPR 駆動コンベヤ > KR チェーン駆動ローラコンベヤ
KPR-SWKPR-574015SW/KPR-604015SW
KPR-765013SW/KPR-895013SW
KPR-1015018SW

KPR型駆動ローラコンベヤは強固なローラを市販のピロブロックでしっかり保持し、1,500kgの搬送も可能な超重荷重用コンベヤです。
仕様 (単位mm)
型式 KPR-574015SW KPR-604015SW KPR-765013SW KPR-895013SW KPR-1015018SW
駆動方式 チェーン駆動
(#40)
チェーン駆動
(#40)
チェーン駆動
(#50)
チェーン駆動
(#50)
チェーン駆動
(#50)
ローラ寸法
外径×肉厚×軸径
57.2×2.6×
25(20)
メッキ付
60.5×3.2×
25(20)
メッキなし
76.3×4.2×
25(20)
メッキなし
89.1×4.2×
35(30)
メッキなし
101.6×4.5×
35(30)
メッキなし
ローラ幅(W) 300~2,000 300~2,000 300~2,000 300~2,000 300~2,000
ローラピッチ(P) 75・100・150・200 75・100・150・200 100・150・200 100・150・200 150・200
フレーム寸法 [150×50×4.5 [150×50×4.5 [150×50×4.5 [150×50×4.5 [150×50×4.5
スプロケット
(ローラ部)
#40×15丁SW #40×15丁SW #50×13丁SW #50×13丁SW #50×18丁SW
機長(L) max4,000 max4,000 max4,000 max4,000 max4,000
機幅 ローラ幅+162 ローラ幅+162 ローラ幅+162 ローラ幅
+173
ローラ幅
+173
機高(H) min550 min550 min600 min600 min600
搬送能力(kg/m) max300
(1駆動1,000kg)
max300
(1駆動1,000kg)
max1,000
(1駆動2,000kg)
max1,500
(1駆動3,000kg)
max1,500
(1駆動3,000kg)
搬送速度V(m/min) max10 max10 max10 max10 max10
モーター容量(kw) 0.2 0.4(速度6~10m/minの間) 0.2 0.4(速度6~10m/minの間) 0.2 0.4 0.75 0.2 0.4 0.75 1.5 0.2 0.4 0.75 1.5
電源 AC200V(三相) AC200V(三相) AC200V(三相) AC200V(三相) AC200V(三相)
  - - - - -
図面データ
ダウンロード
KPR-574015SW
(DXF)
KPR-604015SW
(DXF)
KPR-765013SW
(DXF)
KPR-895013SW
(DXF)
KPR-1015018SW
(DXF)
KPR-574015SW
(PDF)
KPR-604015SW
(PDF)
KPR-765013SW
(PDF)
KPR-895013SW
(PDF)
KPR-1015018SW
(PDF)
↑もどる

KSPR 駆動コンベヤ > KR チェーン駆動ローラコンベヤ
KSPR-895010W-SKSPR-765010W-S
KSPR-895010W-S

重量用コンベヤで低価格、入出庫コンベヤに
最適です。
仕様 (単位mm)
型式 KSPR-765010W-S KSPR-895010W-S
駆動方式 チェーン駆動(#50)  チェーン駆動(#50)
ローラ寸法
外径×肉厚×軸径
76.3×3.2×30(20) メッキなし 89.1×3.2×30(20) メッキなし
ローラ幅(W) 300~2,000 300~2,000
ローラピッチ(P) 100・150・200 100・150・200
フレーム寸法 [150×40×4.5 [150×40×4.5
機長(L) max3,000 max3,000
機幅 ローラ幅+190 ローラ幅+190
機高(H) min330 min330
搬送能力(kg/m) max1,200 max1,200
搬送速度(m/min) max6 max6
モーター容量(kw) 0.2 0.4(速度3~6m/min間) 0.2 0.4(速度3~6m/min間)
電源 AC200V(三相) AC200V(三相)
図面データ
ダウンロード
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作しておりますのでご相談ください。
↑もどる

KPTR 駆動コンベヤ > KR チェーン駆動ローラコンベヤ
KPTR-1,200 中心R
KPTR-2,000 中心R
仕様 (単位mm)
型式 KPTR-1,200 中心R KPTR-2,000 中心R
駆動方式 チェーン駆動方式(#40) チェーン駆動方式(#40)
ローラ寸法
小径×大径×軸径
300:50×64×25(20)/400:48×67×25(20)
500:45×69×25(20)/600:45×74×25(20)
500:50×66×25(20)/600:50×69×25(20)
700:50×72×25(20)/800:50×75×25(20)
ローラ幅(W)
ローラピッチ(P) 100・150 100・150
フレーム寸法 [100×50×4.5 [100×50×4.5
カーブ中心半径(R) 1,200 2,000
機幅 ローラ幅+212 ローラ幅+212
機高(H) min600 min600
搬送能力(kg/m) max300 max300
搬送速度(m/min) max10 max10
モーター容量(kw) 0.4 0.4
電源 AC200V(三相) AC200V(三相)
図面データ
ダウンロード

↑もどる

UTR 駆動コンベヤ > KR チェーン駆動ローラコンベヤ
UTRUTR

よりコンパクトな搬送ラインを実現する、UTR型はカーブ」内R300(mm)のテーパーカーブコンベヤです。
ゴムライニング仕様のローラが搬送物をやさしく、確実にUターンさせます。
仕様
型式 UTR
駆動方式 チェーン駆動方式(#40)
ローラ寸法
小径×大径×軸径
42×79~140×12(芯金ローラ38×2.3)(ゴム巻)
ローラ幅(W) 300~800 100とび
ローラ本数 18本
フレーム寸法 [120×30×3.2
カーブ内半径(R)×角度 300×180º
機幅 ローラ幅+120
機高(H) min450
搬送能力(kg/m) max100
搬送速度(m/min) max20
モーター容量(kw) 0.2
電源 AC200V(三相)
図面データ
ダウンロード
UTR


この製品を問い合わせる この製品のカタログ請求をする

前のページへもどる このページの先頭へ

製品メニュー
-搬送システム製品-
駆動コンベヤ
KR
チェーン駆動ローラコンベヤ

KR-S(1)
KR-S(2)
KR-S(3)
KR-SW
KTR-S
KTR-SW
KPR
KSPR
KPTR
UTR

クドーローラM
丸ベルト駆動ローラコンベヤ
FLY
平ベルト駆動ローラコンベヤ
Vコン
Vベルト駆動ローラコンベヤ
スーパーミニローラコンベヤ
MAC
アキュームローラコンベヤ
SST
モーターローラ駆動コンベヤ
直流くん DCモーターローラ駆動コンベヤ
ベルトコンベヤ
スーパーミニDRY
アルミフレームコンベヤ
バリコン
アルミフレームコンベヤ
アラカルト
ACDC
アコーディオンカーブドライブ
垂直搬送
エネコン

グラビティローラコンベヤ
ホイールコンベヤ
ベルゴッチ(ミニベルト)
アラエール ステンレスコンベヤ
テーブルリフター
バーチカルコンベヤ
モジュコン
金型交換システム
パレット・オリコン・容器
洗浄・清掃システム
ベルトコンベヤ用ローラ
液体・粉体生産システム
コンベヤパーツ
エアーリフト
ロボットシステム
カップコンベヤ
物流機器
建設関連事業
福祉・介護事業
環境事業
製品データ一覧
3Dデータ一覧
カタログ請求
目的別Q&A
用語集
太陽光発電システム
Copyright © 2006 Makitech Japan Corporation. All rights reserved.
