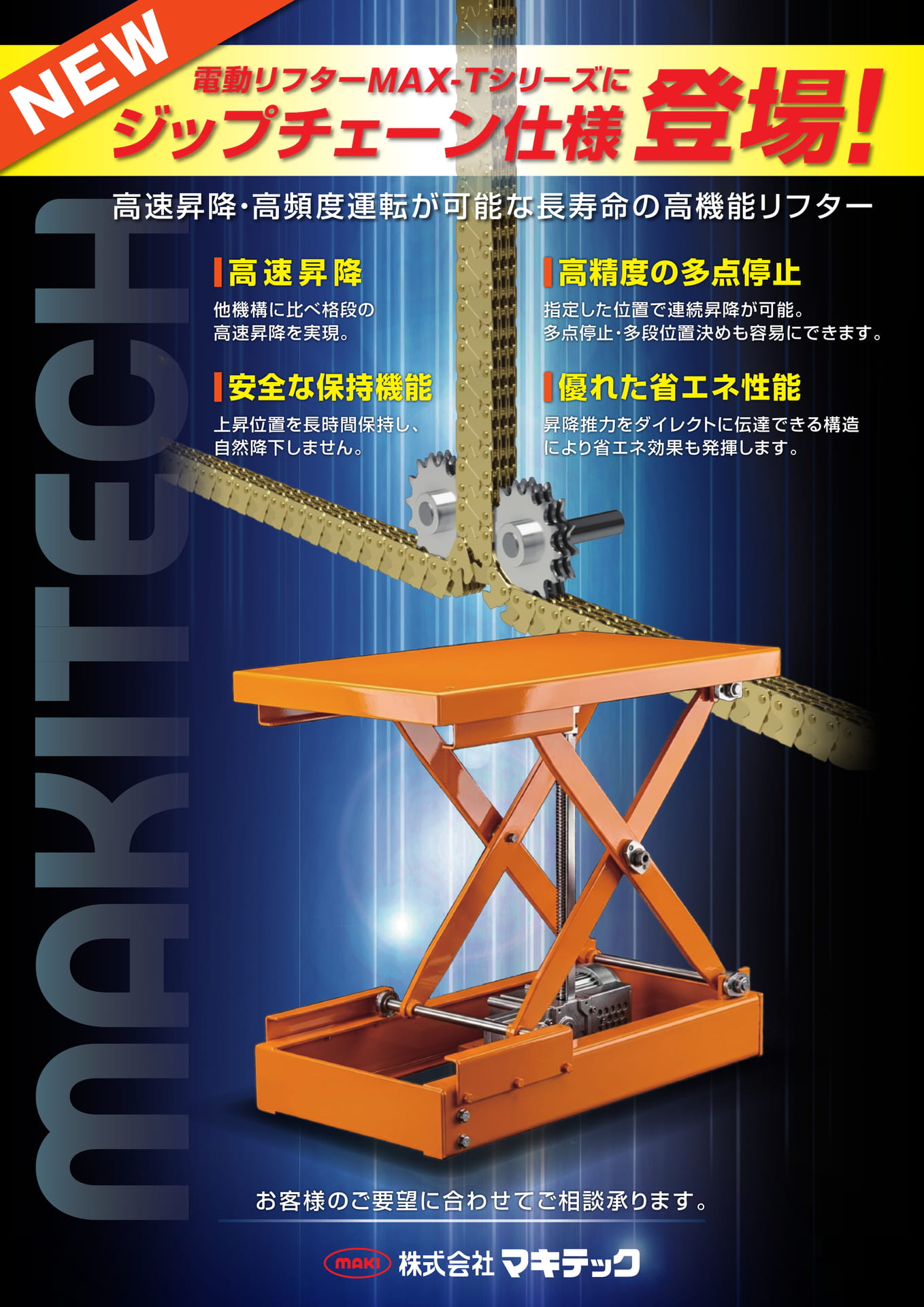

Page 1

NEW電動リフターMAX-Tシリーズにジップチェーン仕様登場!高速昇降・高頻度運転が可能な長寿命の高機能リフターMAKITECH|高速昇降他機構に比べ格段の高速昇降を実現。|安全な保持機能上昇位置を長時間保持し、自然降下しません。|高精度の多点停止指定した位置で連続昇降が可能。多点停止・多段位置決めも容易にできます。優れた省エネ性能昇降推力をダイレクトに伝達できる構造により省エネ効果も発揮します。お客様のご要望に合わせてご相談承ります。mak株式会社マキテック

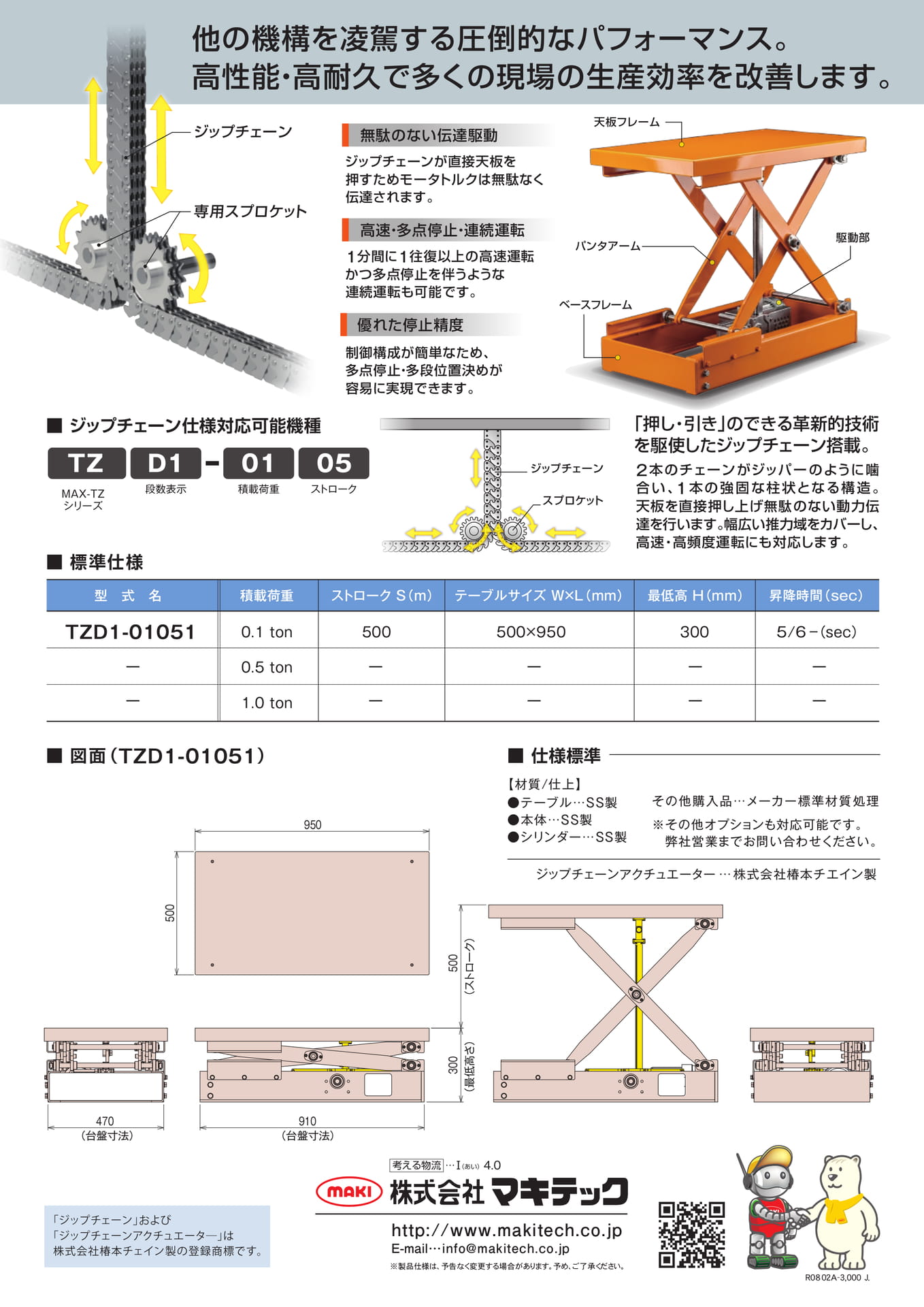

Page 2

他の機構を凌駕する圧倒的なパフォーマンス。高性能・高耐久で多くの現場の生産効率を改善します。-ジップチェーン無駄のない伝達駆動ジップチェーンが直接天板を押すためモータトルクは無駄なく伝達されます。天板フレーム専用スプロケット高速・多点停止・連続運転1分間に1往復以上の高速運転かつ多点停止を伴うような駆動部パンタアームジップチェーン仕様対応可能機種連続運転も可能です。優れた停止精度制御構成が簡単なため、多点停止多段位置決めが容易に実現できます。TZD10105段数表示積載荷重ストロークMAX-TZシリーズベースフレームジップチェーンスプロケット「押し・引き」のできる革新的技術を駆使したジップチェーン搭載。2本のチェーンがジッパーのように噛合い、1本の強固な柱状となる構造。天板を直接押し上げ無駄のない動力伝達を行います。幅広い推力域をカバーし、高速・高頻度運転にも対応します。標準仕様型式名積載荷重ストロークS(m)テーブルサイズWxL(mm)最低高H(mm)昇降時間(sec)TZD1-010510.1ton500500×9503005/6-(sec)0.5ton1.0ton-図面(TZD1-01051)470(台盤寸法)。910950(台盤寸法)300(最低高さ)500(ストローク)仕様標準【材質/仕上】●テーブル･･･SS製●本体･･･SS製●シリンダー･･･SS製その他購入品・・・メーカー標準材質処理※その他オプションも対応可能です。弊社営業までお問い合わせください。ジップチェーンアクチュエーター株式会社椿本チエイン製O「ジップチェーン」および「ジップチェーンアクチュエーター」は株式会社椿本チェイン製の登録商標です。考える物流･･･I(あい)4.0mAKI株式会社マキテックhttp://www.makitech.co.jpE-mail・・・info@makitech.co.jp※製品仕様は、予告なく変更する場合があります。予め、ご了承ください。R0802A-3,000J.
