RB-4816HE グラビティローラコンベヤ Mシリーズ株式会社マキテック

スチール製　ローラコンベヤ　＞　Mシリーズ

RB-4816HE

スライドシャフト構造ローラ

製品説明・画像仕様ダウンロードお問い合わせ

製品説明

【用途】
中荷重搬送用
スチール製ローラコンベヤ　スライドシャフト構造ローラ

【製品の特長】
１）ローラ径φ48.6、ローラ間隔　最小50P
２）ローラ幅（公称）は300W～1000Wの50㎜とびが標準
３）規格ベアリング　高品質、高耐久
４）ローラー・シャフト一体構造　シャフト六角加工、スライドシャフト
５）［ 90型フレーム標準タイプ
注記１. 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記2. ローラー間隙（P）が計算上割り切れない場合、相当ピッチ（P）になります。

【スライドシャフト構造】
スライドシャフトとなっており、シャフトを押すとローラ端面まで入ります。
押した状態でフレームに取付。取付後はスプリングにてシャフトはまた元の位置に出てきます。
メンテナンスが楽に行える構造になっています。

製品画像

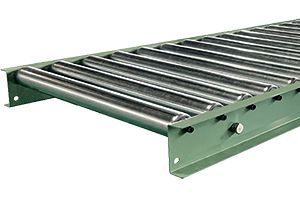

RB-4816HE
スライドシャフト構造ローラ

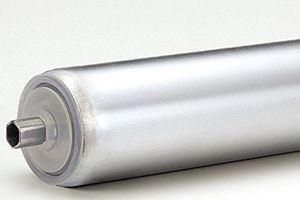

ローラ単体：RB-4816HE

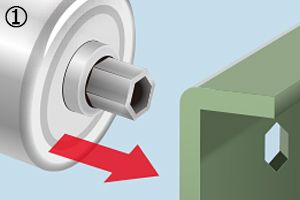

【スライドシャフト①】
スライドシャフトとなっており、シャフトを押すとローラ端面まで入ります。

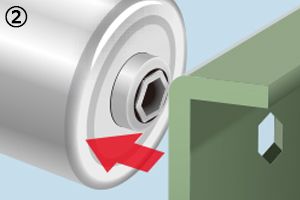

【スライドシャフト②】
押した状態でフレームに取付。

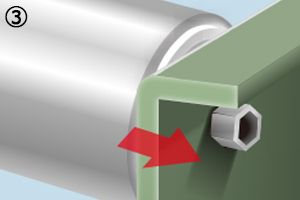

【スライドシャフト③】
取付後はスプリングにてシャフトはまた元の位置に出てきます。

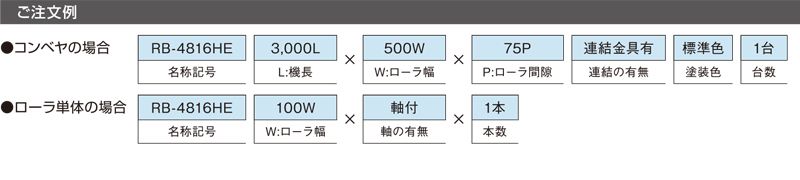

型式の選び方

RB

ローラの種類
RB：規格ベアリング入りローラ

-

48

ローラ外径（Φ）
48：Φ48.6

-

16

ローラパイプ肉厚(t)
16：t1.6

-

HE

スライドシャフト構造ローラ

↑PAGE　TOP

仕様

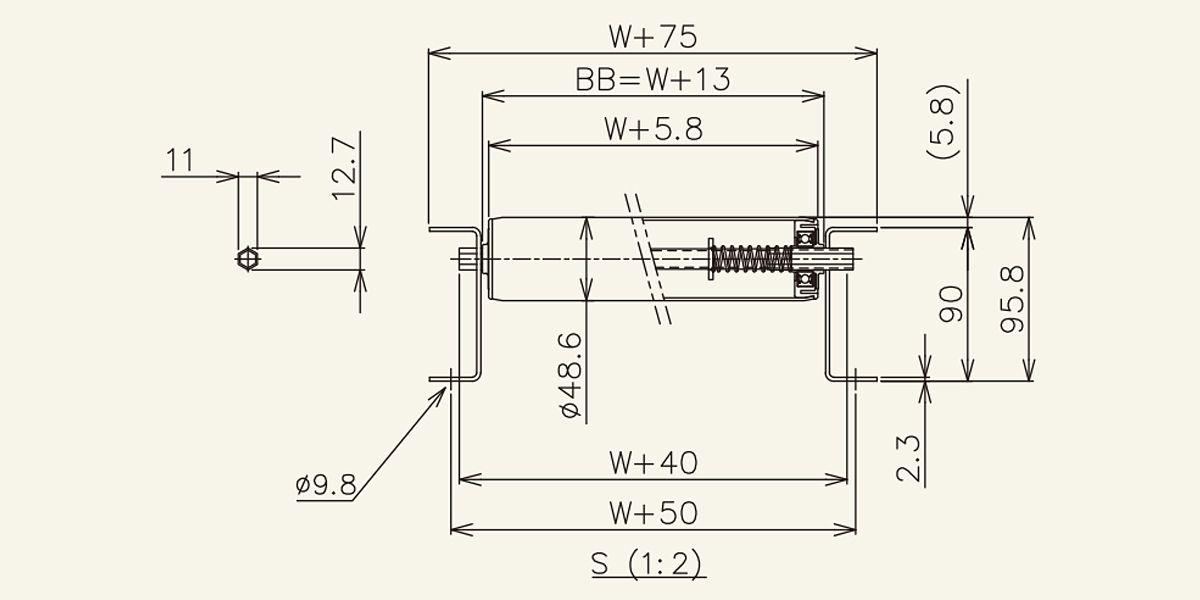

■図面

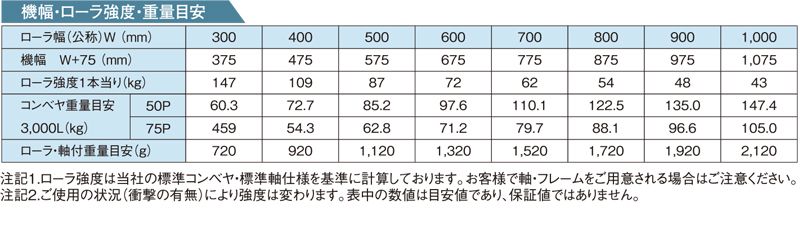

■仕様

【ローラ単品仕様】コンベヤ型式	RB-4816HE
【ローラ単品仕様】ローラ単体型式	RB-4816HE
【ローラ単品仕様】ローラ寸法：外径（φ）	48.6
【ローラ単品仕様】ローラ寸法：肉厚（ｔ）	1.6
【ローラ単品仕様】ローラ寸法：軸穴（φ）	六角穴
【ローラ単品仕様】標準ローラ幅（公称）Ｗ	300~1,000
【ローラ単品仕様】標準ローラ全長ＢＢ	W+13
【ローラ単品仕様】製作可能最短ローラ幅（W）	300
【ローラ単品仕様】製作可能最長ローラ幅（W）	1,000
【ローラ単品仕様】ローラ幅フリーサイズ	50とび
【ローラ単品仕様】ローラ仕様：材質	STKM
【ローラ単品仕様】ローラ仕様：表面処理	溶融亜鉛めっき
【ローラ単品仕様】ベアリング：仕様	6002ZZ 六角穴樹脂一体型
【ローラコンベヤ仕様】フレーム仕様：高さ×幅×肉厚（Ｉ×Ｋ×ｔ）	[90×30×2.3
【ローラコンベヤ仕様】フレーム仕様：材質	スチール
【ローラコンベヤ仕様】フレーム仕様：表面処理	焼付塗装
【ローラコンベヤ仕様】標準機長製作範囲：1000L	〇
【ローラコンベヤ仕様】標準機長製作範囲：1500L	〇
【ローラコンベヤ仕様】標準機長製作範囲：2000L	〇
【ローラコンベヤ仕様】標準機長製作範囲：3000L	〇
【ローラコンベヤ仕様】標準機長製作範囲：カーブ　内R900	〇
【ローラコンベヤ仕様】標準ローラ間隔：ピッチＰ	50・75・100・150
【ローラコンベヤ仕様】機高（ローラ上面）Ｈ	95.8
【標準軸仕様】軸軽（φ）×肉厚（t）公称（実寸）	六角加工 11(12.7)×1.0
【標準軸仕様】軸長（mm）	W＋40
【標準軸仕様】形状	パイプ
【標準軸仕様】加工	スライド構造
【標準軸仕様】材質	STKM11
【標準軸仕様】めっき	×
