AR12-P アラエール ステンレスコンベヤ

AR12-P
耐水性に優れた構造なので、コンベヤ丸洗いOKです。樹脂製スプロケットによる駆動方式のため、ベルトの蛇行、スリップがありません。
モジュールベルトは搬送物に合わせて選定していただけます。
プラスチックベルトタイプ
センタードライブ/ヘッドドライブ
中量機種 インバータ変速
IP65

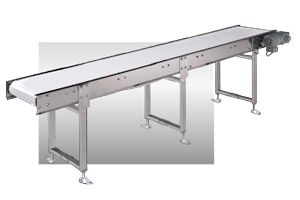

AR12-P
※脚はオプションです。

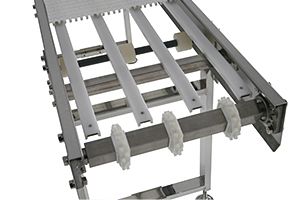

AR12-P フレームの余分な穴をなくしました。
ゴミの溜まりにくい構造で清潔さを保てます。

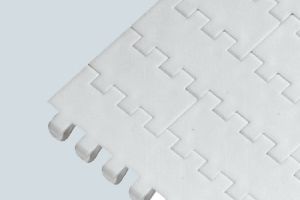

2510(標準)フラットトップ 2510(標準)
フラットトップ

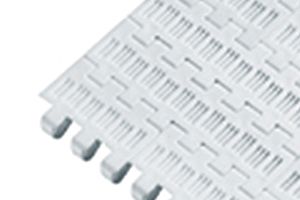

2511(オプション)メッシュトップ 2511(オプション)
メッシュトップ

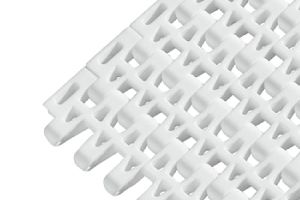

2533(オプション)フラッシュグリッド 2533(オプション)
フラッシュグリッド
●ベルトの材質はポリプロピレン(標準)のほか、用途に応じてポリエチレン・ポリプロピレンを選択いただけます。
●モジュラーベルトは種類によって色付きもあります。

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
型式 AR12-P
ベルト幅(BW) 200 300 400 500 600
機幅(FW) 270 370 470 570 670
機長(L) 1,000~6,000
機高(H) min500
フレーム SUS304 120H (121:2B材 122:#400研磨材)
ベルト プラスチックモジュラーベルト 2510フラットトップ
搬送能力 30(kg/台)
モータ出力 200W
電源 AC100V(単相)・AC200V(単相)・AC200V(三相)
オプション ガイド・脚・ベルトゆるめ装置
仕様

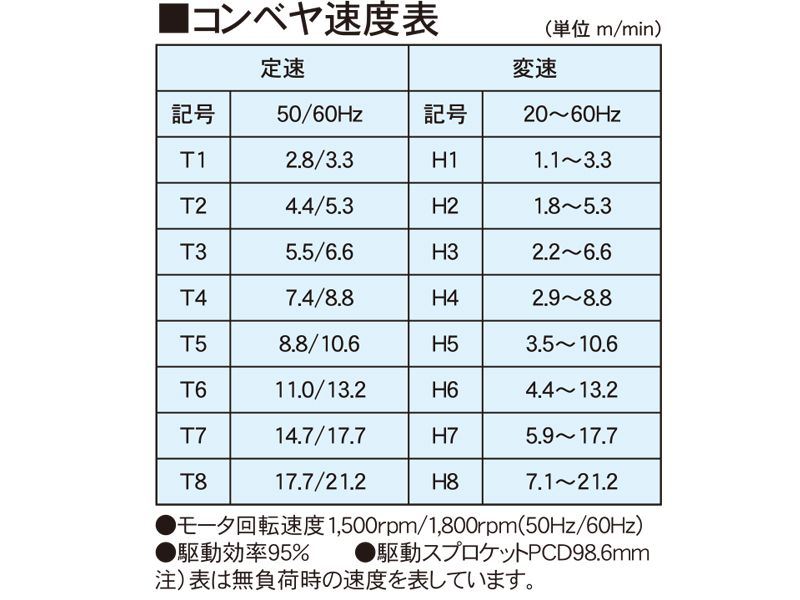

コンベヤ速度表 (単位 m/min)
定速 変速
記号 50/60Hz 記号 20~60Hz
T1 2.8/3.3 H1 1.1~3.3
T2 4.4/5.3 H2 1.8~5.3
T3 5.5/6.6 H3 2.2~6.6
T4 7.4/8.8 H4 2.9~8.8
T5 8.8/10.6 H5 3.5~10.6
T6 11.0/13.2 H6 4.4~13.2
T7 14.7/17.7 H7 5.9~17.7
T8 17.7/21.2 H8 7.1~21.2
●モータ回転速度1500rpm/1800rpm
  (50Hz/60Hz)
●駆動効率95%
●駆動スプロケットPCD98.6mm
注)表は無負荷の速度を表しています。

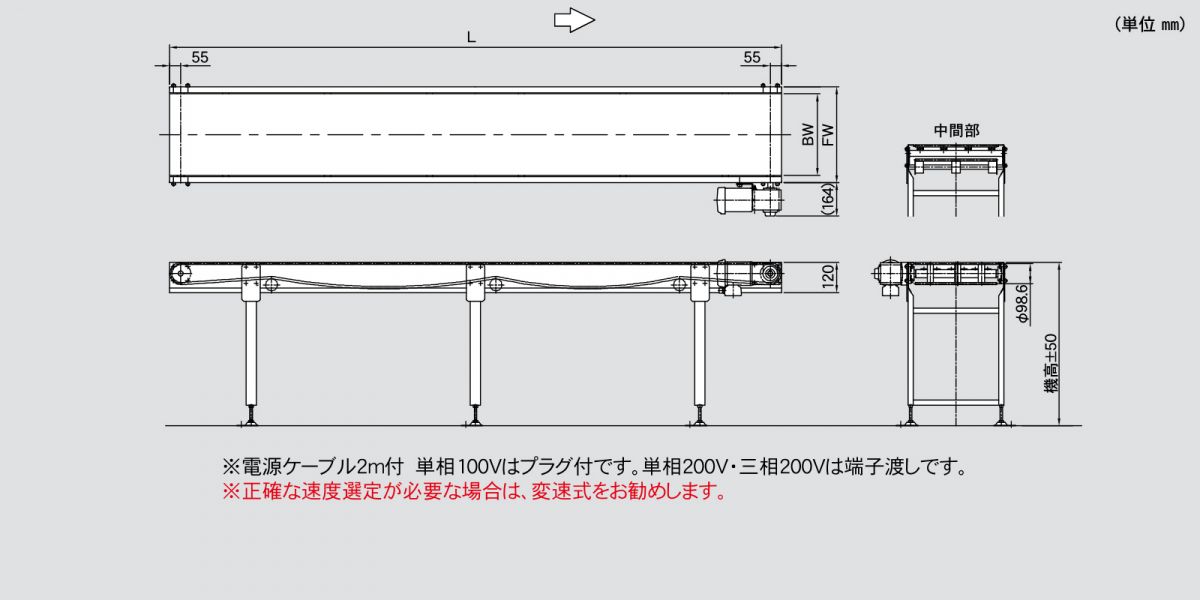

図面
※電源ケーブル2m付 単相100Vはプラグ付です。単相200V・三相200Vは端子渡しです。
※正確な速度選定が必要な場合は、変速式をお勧めします。

オプション
AR01-WSH/AR02-WSH,AR01-CH/AR02-CH,AR01-CKH/AR02-CKH
ガイド お問い合わせください
