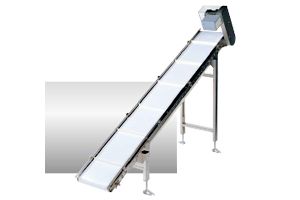

AR40-D2 アラエール ステンレスコンベヤ

AR40-D2
バラ物の傾斜搬送に!ベルトには高さ20mmのサンが付いているため、急傾斜搬送に適しており、ピッチ送り・バラ物搬送に適しております。
また、形状の不安定なワークもスムーズに搬送できます。
サン付ベルトタイプ
ヘッドドライブ
中量機種 インバータ変速
IP65 抗菌・防カビベルト
AR40-D2
※脚・ガイドはオプションです。

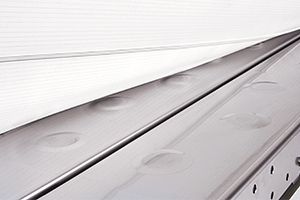

ダコーレス仕様 ダコーレス(オプション)

型式の選び方
型式の選び方

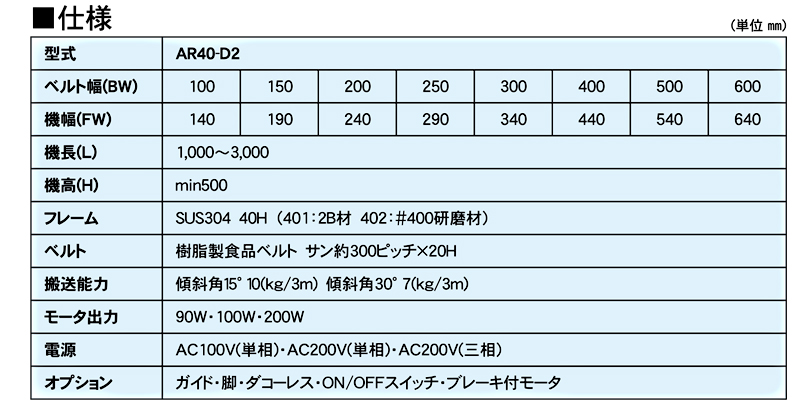

仕様
標準仕様 (単位 mm)
型式 AR40-D2
ベルト幅(BW) 100 150 200 250 300 400 500 600
機幅(FW) 140 190 240 290 340 440 540 640
機長(L) 1,000~3,000
機高(H) min500
フレーム SUS304 40H (401:2B材 402:#400研磨材)
ベルト 樹脂製食品ベルト サン約300ピッチ×20H
搬送能力 傾斜角15°10(kg/3m)  傾斜角30°7(kg/3m)
モータ出力 90W・100W
電源 AC100V(単相)・AC200V(単相)・AC200V(三相)
オプション ガイド・脚・ダコーレス・ON/OFFスイッチ・ブレーキ付モータ
仕様
ダウンロード
(DXFデータ)
ダウンロード (277kb) プレビュー
(PDFデータ)
プレビュー (158kb)

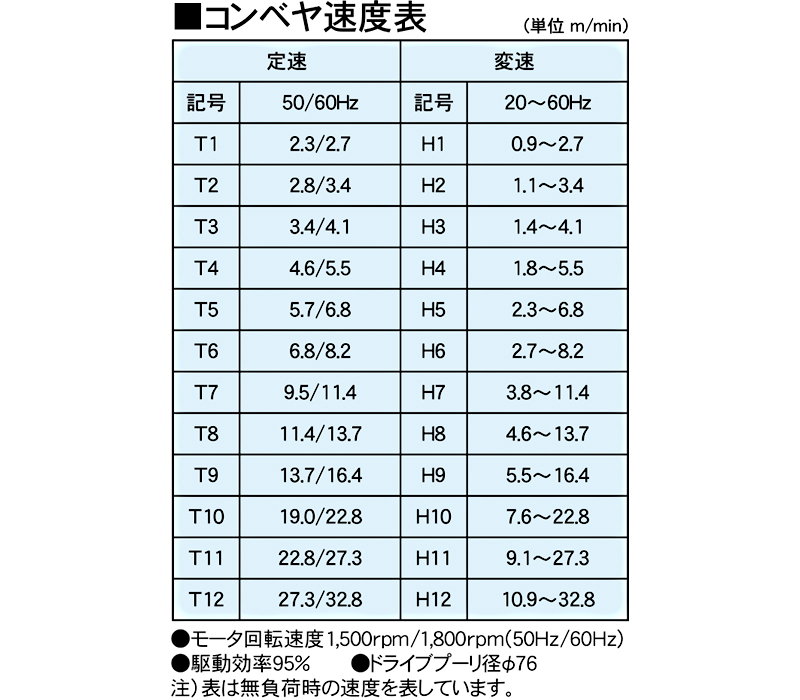

コンベヤ速度表 (単位 m/min)
定速 変速
記号 50/60Hz 記号 20~60Hz
T1 2.3/2.7 H1 0.9~2.7
T2 2.8/3.4 H2 1.1~3.4
T3 3.4/4.1 H3 1.4~4.1
T4 4.6/5.5 H4 1.8~5.5
T5 5.7/6.8 H5 2.3~6.8
T6 6.8/8.2 H6 2.7~8.2
T7 9.5/11.4 H7 3.8~11.4
T8 11.4/13.7 H8 4.6~13.7
T9 13.7/16.4 H9 5.5~16.4
T10 19.0/22.8 H10 7.6~22.8
T11 22.8/27.3 H11 9.1~27.3
T12 27.3/32.8 H12 10.9~32.8
●モータ回転速度1500rpm/1800rpm
  (50Hz/60Hz)
●駆動効率95%
●ドライブプーリ径φ76
注)表は無負荷の速度を表しています。

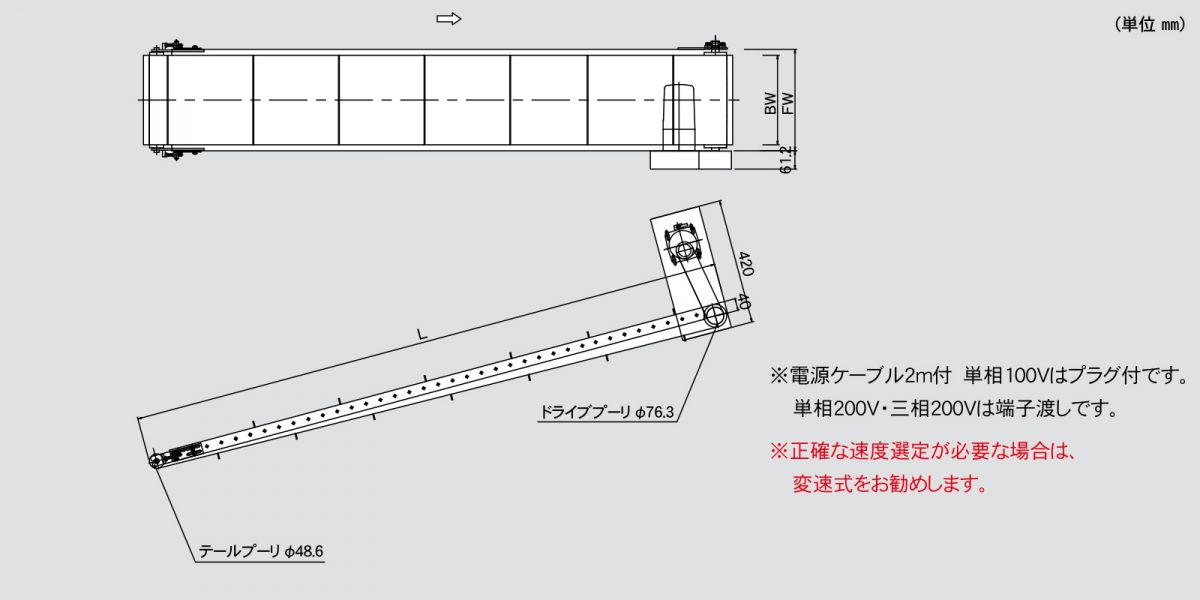

図面
※電源ケーブル2m付 単相100Vはプラグ付です。単相200V・三相200Vは端子渡しです。
※正確な速度選定が必要な場合は、変速式をお勧めします。

オプション
AR01-SH/AR02-SH,AR01-WSH/AR02-WSH,AR01-KSH/AR02-KSH,
AR01-CH/AR02-CH,AR01-CKH/AR02-CKH
ガイド 40Hフレーム用ガイドが装着できます
