TOP > 製品情報 > 搬送システム製品 > アラエール ステンレスコンベヤ > AR60-U2
製品情報 > 搬送システム製品

AR60-U2 アラエール ステンレスコンベヤ

AR60-U2
ベルトを頻繁に洗浄するラインに最適です。工具なしで簡単にベルトが脱着できて、清掃作業が楽になりました。
標準は片側にベルトゆるめ装置がつきます。
ベルト脱着タイプ
ヘッドドライブ
中量機種 インバータ変速
IP65 抗菌・防カビベルト
ダコーレス

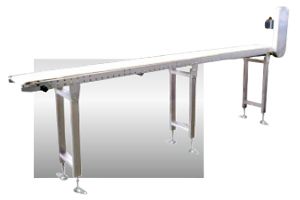

AR60-U2
※脚はオプションです。

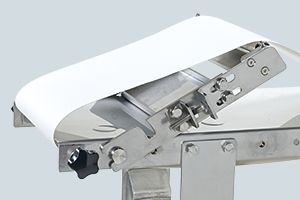

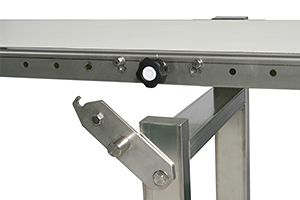

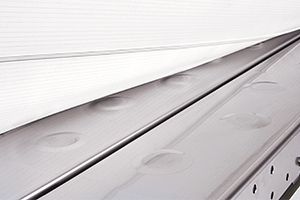

ベルトゆるめ装置 ダコーレス仕様 脱着脚(オプション)
ベルトゆるめ装置 ダコーレス仕様 脱着脚(オプション)

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
型式 AR60-U2
ベルト幅(BW) 300 400 500
機幅(FW) 340 440 540
機長(L) 1,000~3,000
機高(H) min500
フレーム SUS304 60H (601:2B材 602:#400研磨材)
ベルト 樹脂製食品ベルト
搬送能力 25(kg/台)
モータ出力 200W
電源 AC100V(単相)・AC200V(単相)・AC200V(三相)
オプション ガイド・脱着脚・ON/OFFスイッチ
仕様
ダウンロード
(DXFデータ)
ダウンロード (267kb) プレビュー
(PDFデータ)
プレビュー (208kb)


コンベヤ速度表 (単位 m/min)
定速 変速
記号 50/60Hz 記号 20~60Hz
T1 2.7/3.2 H1 1.1~3.2
T2 3.4/4.0 H2 1.3~4.0
T3 4.0/4.8 H3 1.6~4.8
T4 5.4/6.4 H4 2.1~6.4
T5 6.7/8.1 H5 2.7~8.1
T6 8.1/9.7 H6 3.2~9.7
T7 11.2/13.4 H7 4.5~13.4
T8 13.4/16.1 H8 5.4~16.1
T9 16.1/19.3 H9 6.4~19.3
T10 22.4/26.9 H10 9.0~26.9
T11 26.9/32.2 H11 10.7~32.2
T12 32.2/38.7 H12 12.9~38.7
●モータ回転速度1500rpm/1800rpm
  (50Hz/60Hz)
●駆動効率95%
●ドライブプーリー径φ90
注)表は無負荷の速度を表しています。

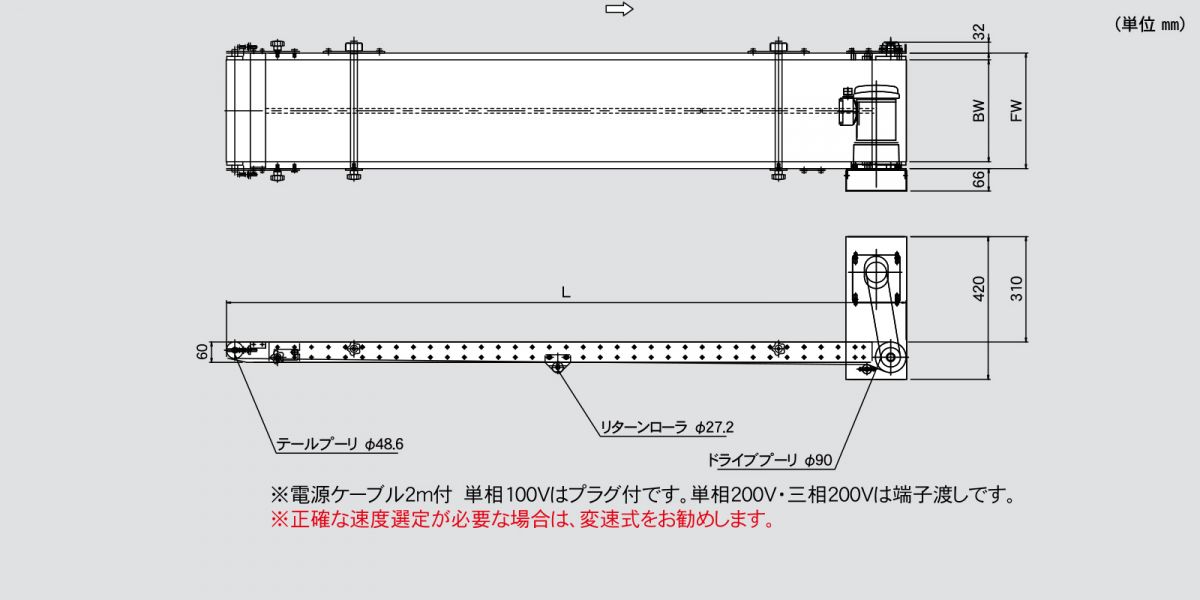

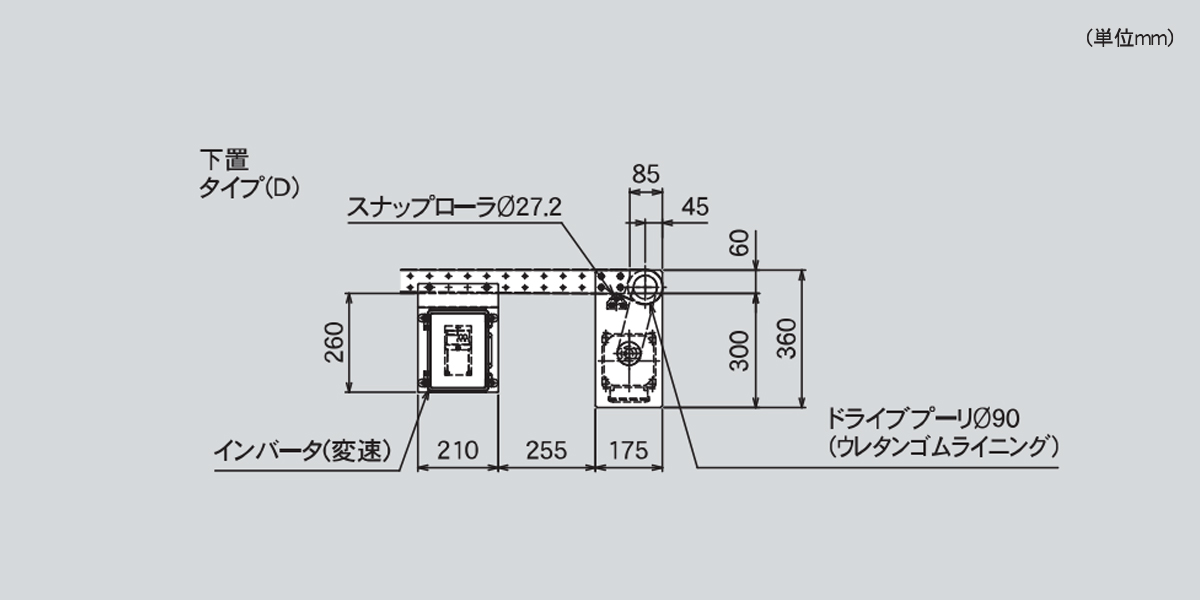

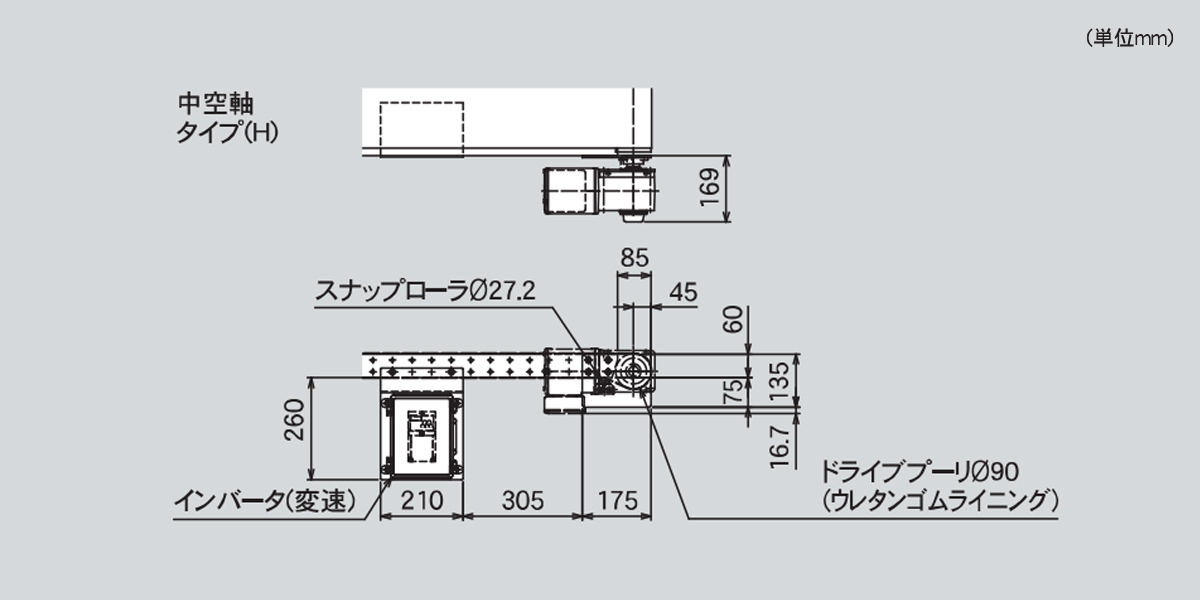

図面
※電源ケーブル2m付 単相100Vはプラグ付です。単相200V・三相200Vは端子渡しです。
※正確な速度選定が必要な場合は、変速式をお勧めします。

オプション
AR01-DH/AR02-DH,AR01-WDH/AR02-WDH
ガイド 60Hフレーム用ガイドが装着できます


この製品を問い合わせる この製品のカタログ請求をする
