製品説明
■サイドガイドピン方式
■最小スペースでのアップダウン装置の設計に最適です。
■取付プレートは、タップ穴加工です。
■近接スイッチ取付可能です。
■ストローク：20ｍｍ
■軽荷重用
■最小スペースでのアップダウン装置の設計に最適です。
■取付プレートは、タップ穴加工です。
■近接スイッチ取付可能です。
■ストローク：20ｍｍ
■軽荷重用

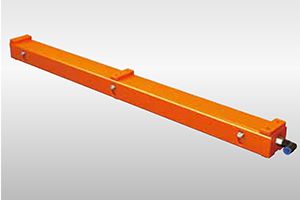

製品画像
標準色（無記号）
・オレンジ（C12-60X)
・マンセル記号：2.5YR 6/14 近似
・オレンジ（C12-60X)
・マンセル記号：2.5YR 6/14 近似
標準色G
・メジャーグリーン
（S31-513 日本塗料工業規格)
・マンセル記号：2.5G 6/3 近似
・メジャーグリーン
（S31-513 日本塗料工業規格)
・マンセル記号：2.5G 6/3 近似
標準色Y
・イエロー
（C22-80X 日本塗料工業規格)
・マンセル記号：2.5Y 8/14 近似
・イエロー
（C22-80X 日本塗料工業規格)
・マンセル記号：2.5Y 8/14 近似
型式の選び方
ALB-MB型式
|
- |
1100N機長：1100㎜
|
- |
#接続口径
・無記号：Φ6（標準） |
- |
#塗装色
・無記号：オレンジ（標準色） ・G：メジャーグリーン ・Y：イエロー |
- |
#近接スイッチ

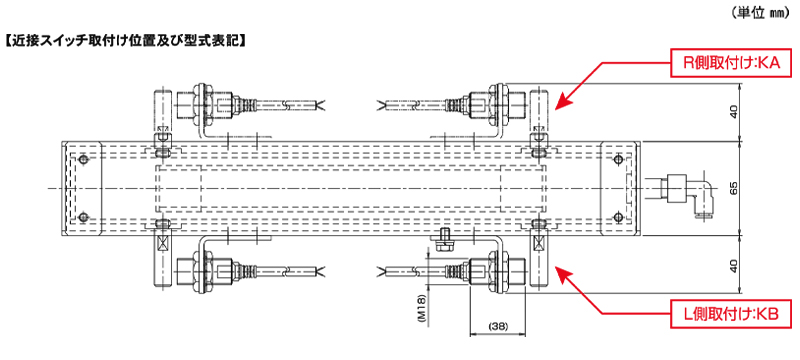

・無記号：なし ・KA：1･2（数量） ・KB：1･2（数量） ブラケットのみの場合はKを省いて下さい。 |
仕様

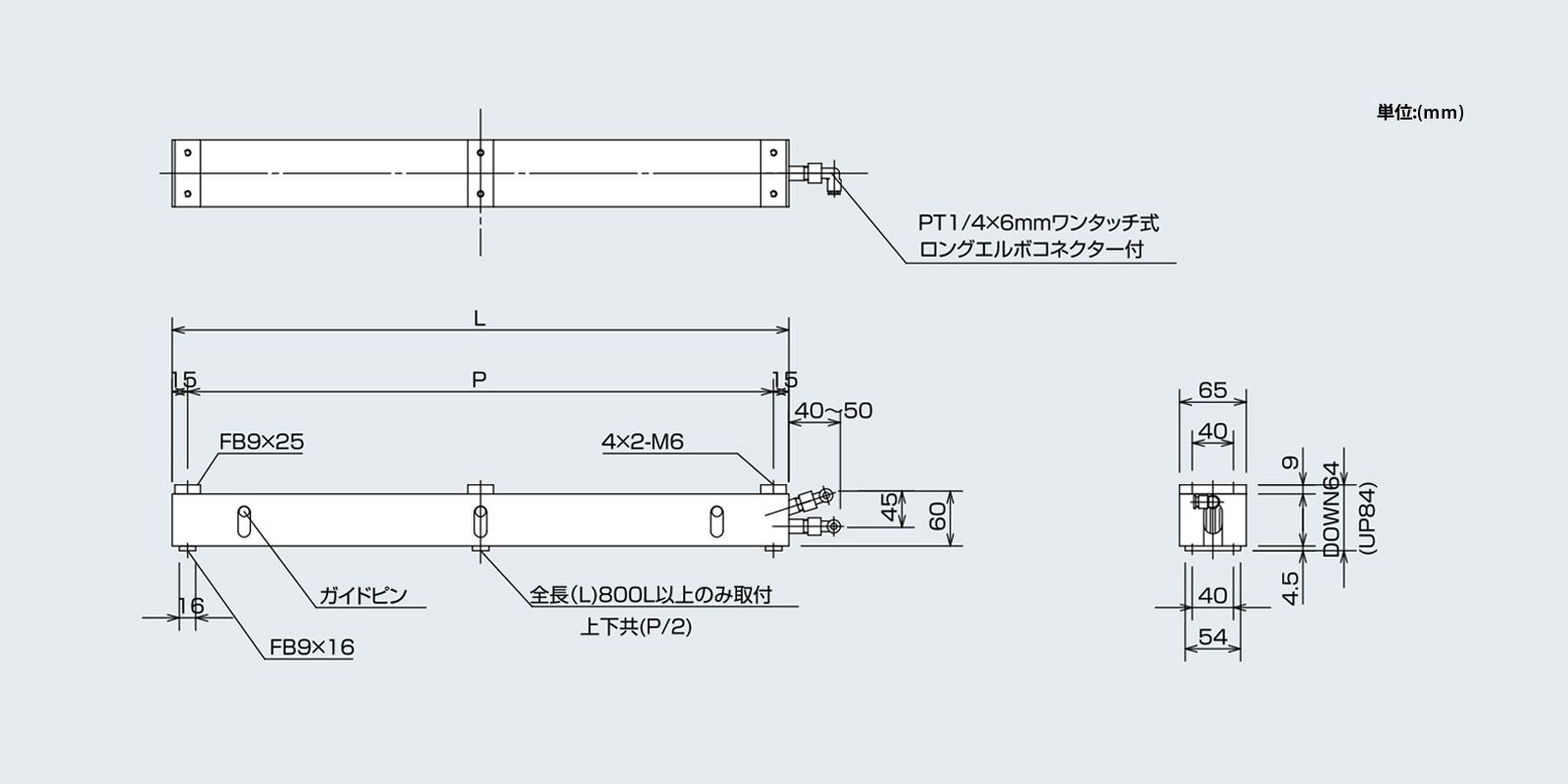

■図面

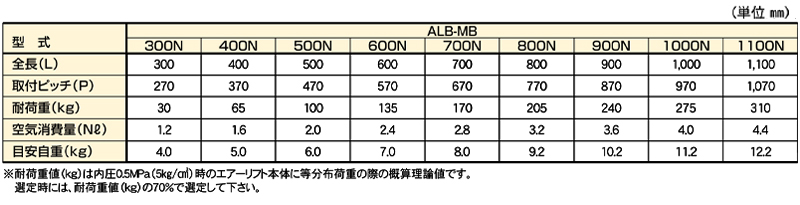

■仕様
| 型式 | ALB-MB-1100N |
|---|---|
| 全長（L） | 1100 |
| 取付ピッチ（P） | 1070 |
| 耐荷重（kg） | 310 |
| 空気消費量（Nℓ） | 4.4 |
| 目安自重（kg） | 12.2 |
・単位：㎜
・耐荷重値(kg)は内圧(0.5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70％で選定して下さい。
