製品説明
■平行リンク機構の内蔵タイプです。
■低床（90㎜）でコンパクト。
■分解不要でホース交換可能です。
■近接スイッチ取付可能です。
■スピードエキゾーストコントローラ付
■ストローク:30ｍｍ
■軽荷重用
■下降速度調整機能付き
■低床（90㎜）でコンパクト。
■分解不要でホース交換可能です。
■近接スイッチ取付可能です。
■スピードエキゾーストコントローラ付
■ストローク:30ｍｍ
■軽荷重用
■下降速度調整機能付き

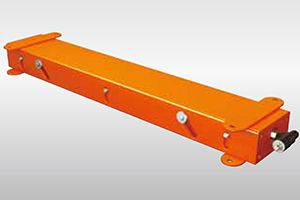

製品画像
標準色（無記号）
・オレンジ（C12-60X)
・マンセル記号：2.5YR 6/14 近似
・オレンジ（C12-60X)
・マンセル記号：2.5YR 6/14 近似
標準色G
・メジャーグリーン
（S31-513 日本塗料工業規格)
・マンセル記号：2.5G 6/3 近似
・メジャーグリーン
（S31-513 日本塗料工業規格)
・マンセル記号：2.5G 6/3 近似
標準色Y
・イエロー
（C22-80X 日本塗料工業規格)
・マンセル記号：2.5Y 8/14 近似
・イエロー
（C22-80X 日本塗料工業規格)
・マンセル記号：2.5Y 8/14 近似
型式の選び方
ALB-TBL型式
|
- |
1700N機長：1700㎜
|
- |
#接続口径
・無記号：Φ12（標準） ・2:Φ10 |
- |
#塗装色
・無記号：オレンジ（標準色） ・G：メジャーグリーン ・Y：イエロー |
- |

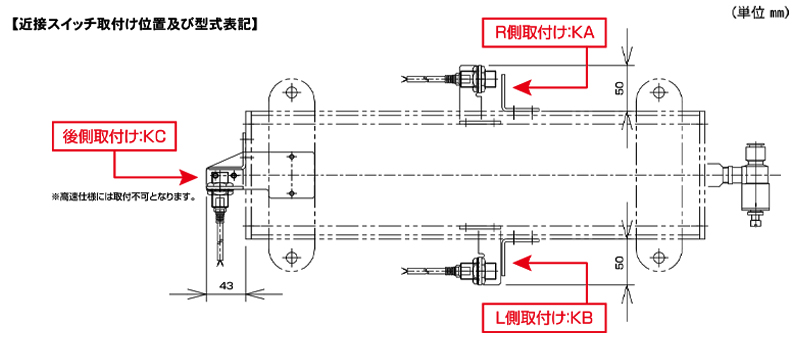

#近接スイッチ
・無記号：なし ・KA：1・2（数量） ・KB：1・2（数量） ・KC：1・2（数量） ブラケットのみの場合はKを省いて下さい。 |
- |
#高速仕様
・無記号：無し ・H：高速仕様 |
仕様

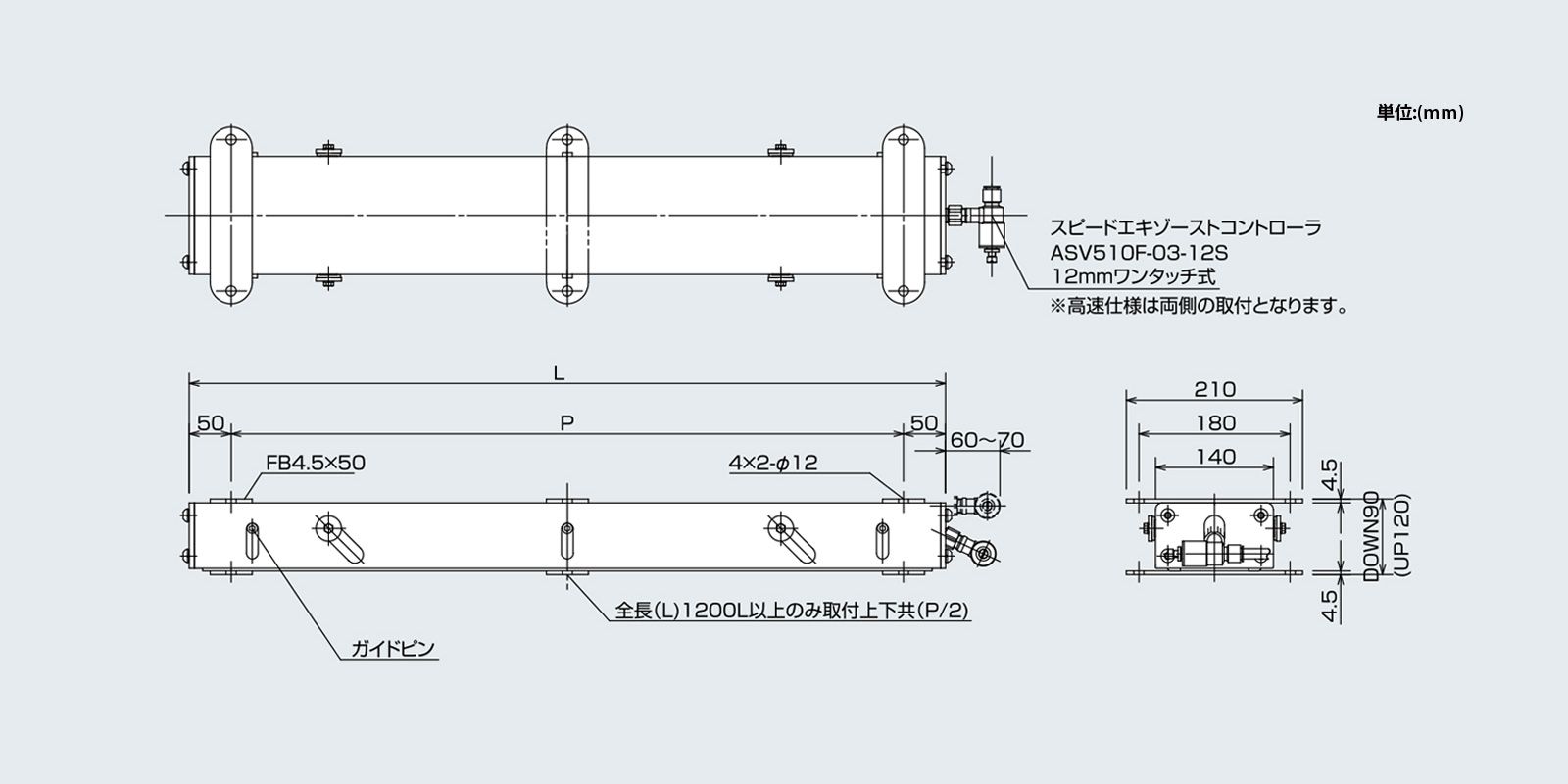

■図面

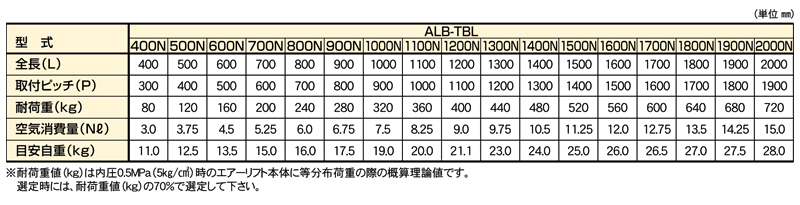

■仕様
| 型式 | ALB-TBL-1700N |
|---|---|
| 全長（L） | 1700 |
| 取付ピッチ（P） | 1600 |
| 耐荷重（kg） | 600 |
| 空気消費量（Nℓ） | 12.75 |
| 目安自重（kg） | 26.5 |
・単位：㎜
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70％で選定して下さい。
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70％で選定して下さい。
■その他
ダウンロード
ALB-TBL-1700N
