製品説明
■お客様の大切な製品（小物・バラ物）を荷こぼれなく運ぶことができます。独自の特殊カップ構造採用により、使いやすくて高性能な傾斜搬送コンベヤです。
【スチールカップコンベヤの特徴】
■様々な製品を搬送することが可能で、高温の搬送物にも対応可能です。
■金属製スクラップ搬送にも対応できます。
■狭いスペースでも搬送物を高所に運べるため、お客様の省力化・省人化に貢献致します。
【スチールカップコンベヤの特徴】
■様々な製品を搬送することが可能で、高温の搬送物にも対応可能です。
■金属製スクラップ搬送にも対応できます。
■狭いスペースでも搬送物を高所に運べるため、お客様の省力化・省人化に貢献致します。

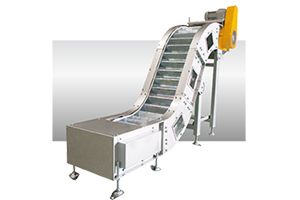

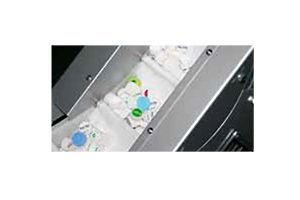

製品画像
Type MCS10

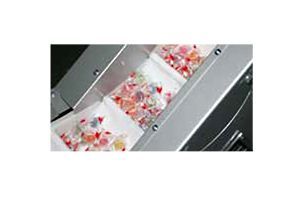

【搬送製品：食品】
チョコレート・ガム・飴・ゼリー・冷凍コーン・カット野菜・マカロニ・野菜チップス
チョコレート・ガム・飴・ゼリー・冷凍コーン・カット野菜・マカロニ・野菜チップス
【搬送製品：医薬品・飼料】
錠剤・カプセル・家畜用飼料・ドッグフード・キャットフード
錠剤・カプセル・家畜用飼料・ドッグフード・キャットフード

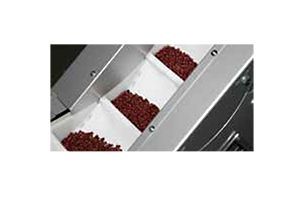

【搬送製品：農産物】
豆類・米・小麦・栗・梅・ピーナッツ・ゴマ・茶葉
豆類・米・小麦・栗・梅・ピーナッツ・ゴマ・茶葉

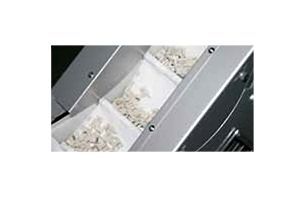

【搬送製品：化学製品】
樹脂キャップ・ペレット・石鹸・肥料・プラスチック・ゴム成型品・乾燥剤・活性炭
樹脂キャップ・ペレット・石鹸・肥料・プラスチック・ゴム成型品・乾燥剤・活性炭
【搬送製品：電子部品】
ヒューズ・センサー類・スイッチ・端子・コネクター・ソケット
ヒューズ・センサー類・スイッチ・端子・コネクター・ソケット

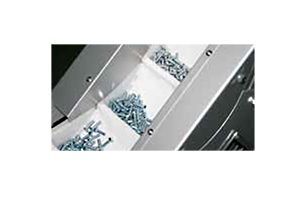

【搬送製品：工業用品】
ボルト・ナット・ワッシャー・バネ・砥石・鉄くず・プレス抜き端材
ボルト・ナット・ワッシャー・バネ・砥石・鉄くず・プレス抜き端材
型式の選び方
Type MCS10型式
MCS10:スチールカップ |
- |
Z形状
Z型 L型 T型 I型 |
- |
200カップ巾(㎜)
200 300 400 |
- |
3,000機長（㎜）
1,000～10,000 |
- |
1,800排出口高さ（㎜）
Max8,000 |
- |
60傾斜角（°）
0～75 |
仕様

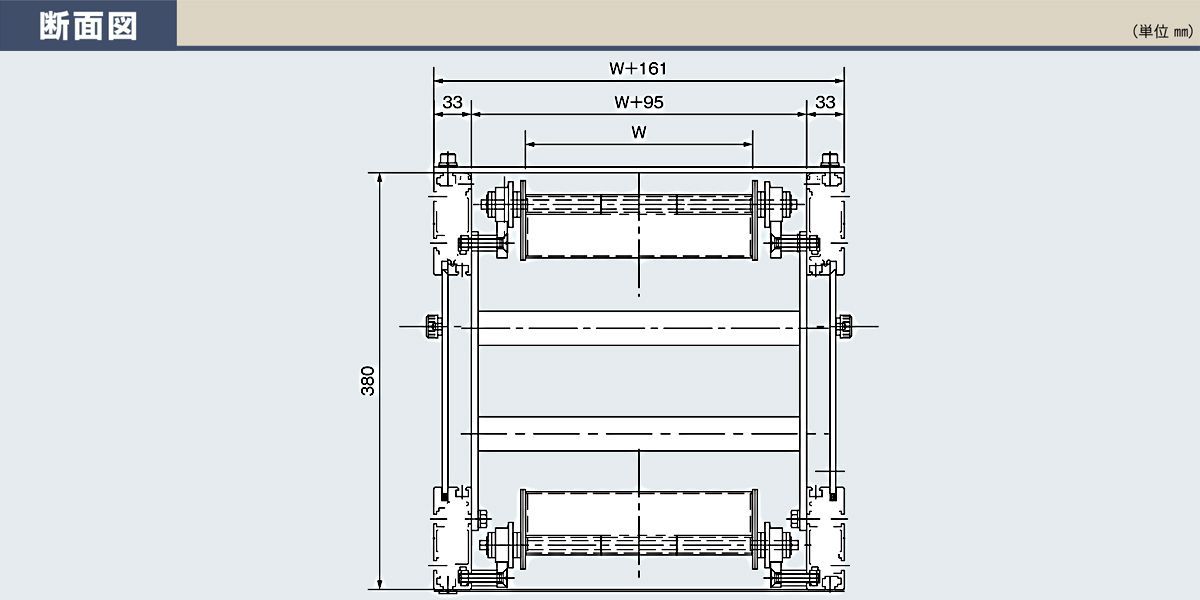

■図面
■製品動画イメージ
■仕様
| 型式 | Type MCS10 |
|---|---|

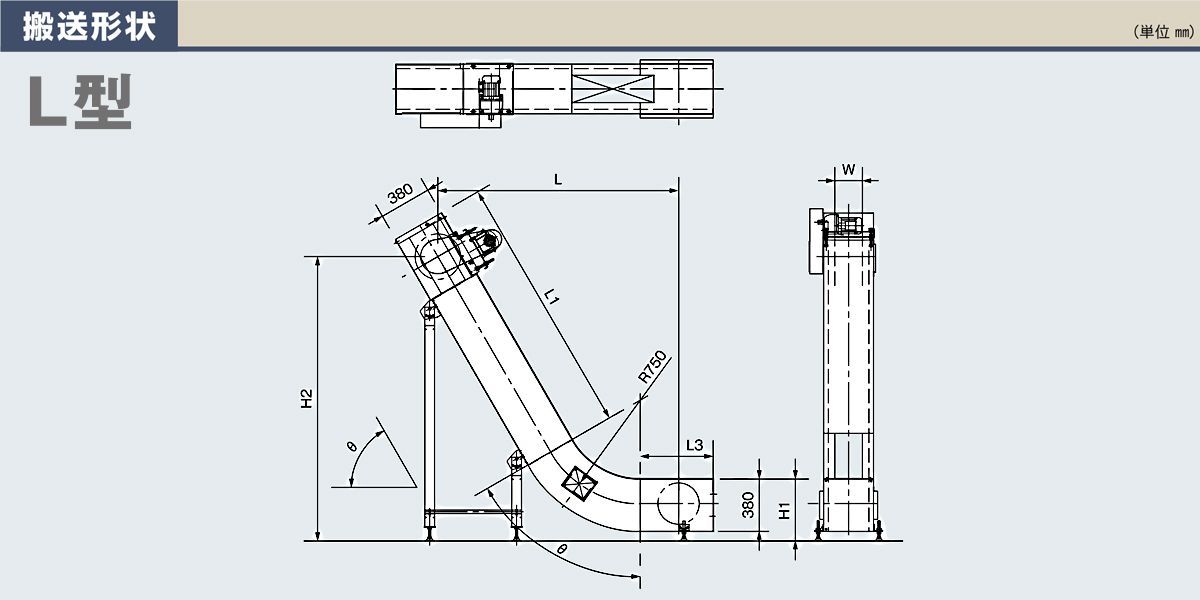

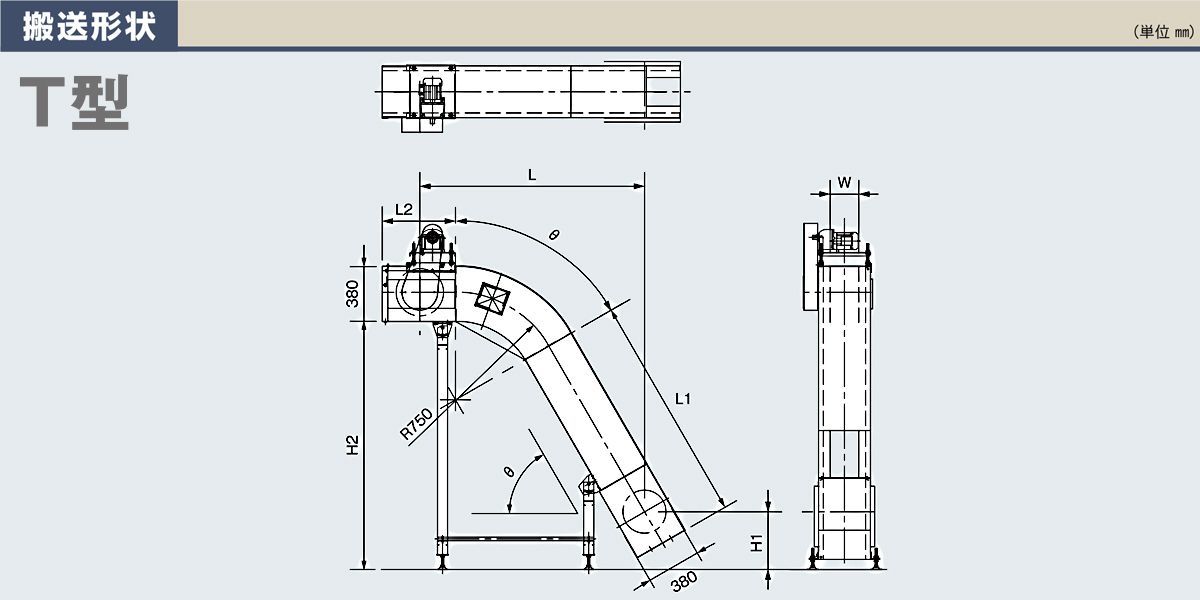

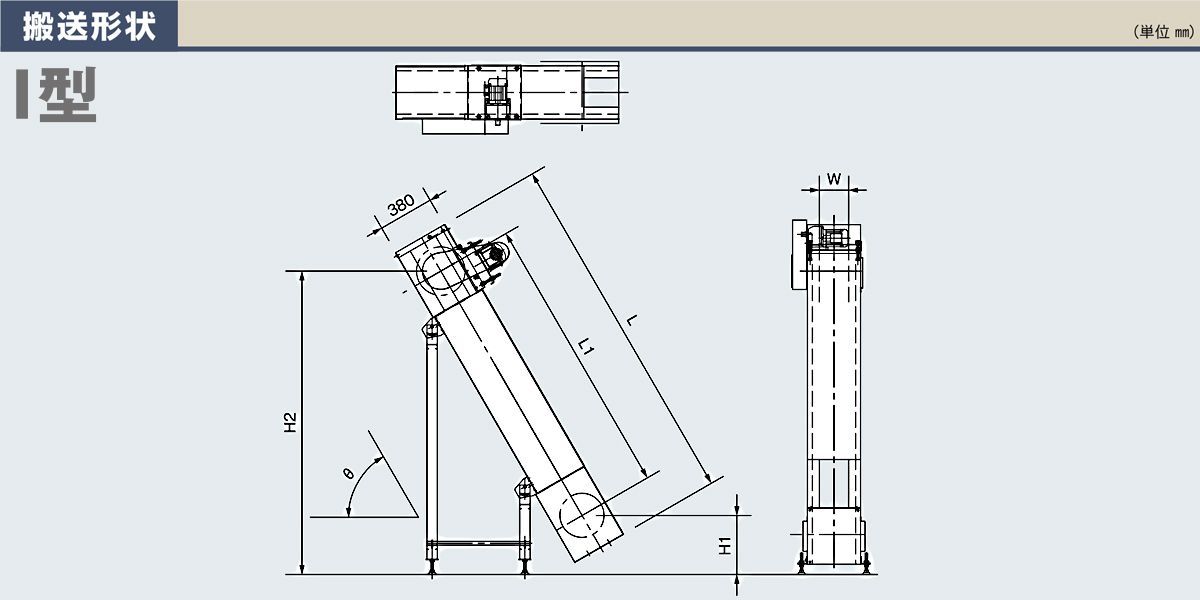

| 搬送形状 | Z型・T型・L型・I型 |
| カップ | 材質：スチール（メッキ） サイド板：スチール（メッキ） 巾（W）：200・300・400 |
| 機幅 | 中間部：W+161 駆動部：W+161 テール部：W＋232 |
| 機長（L） | 1,000～10,000 |
| 機高 | 280 |
| 受入高さ（H2） | 310（最小） |
| 排出口高さ（H3） | Max4,000 |

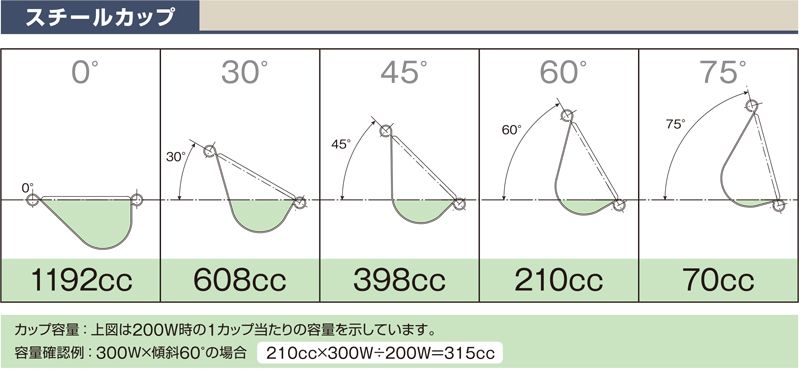

| 傾斜角度（Θ） | 0・30・45・60・75 |
| カーブ芯R | 500 |
| 搬送速度（m/min） | Max25 |
| モータ（kW） | 0.2・0.4・0.75・1.5 |

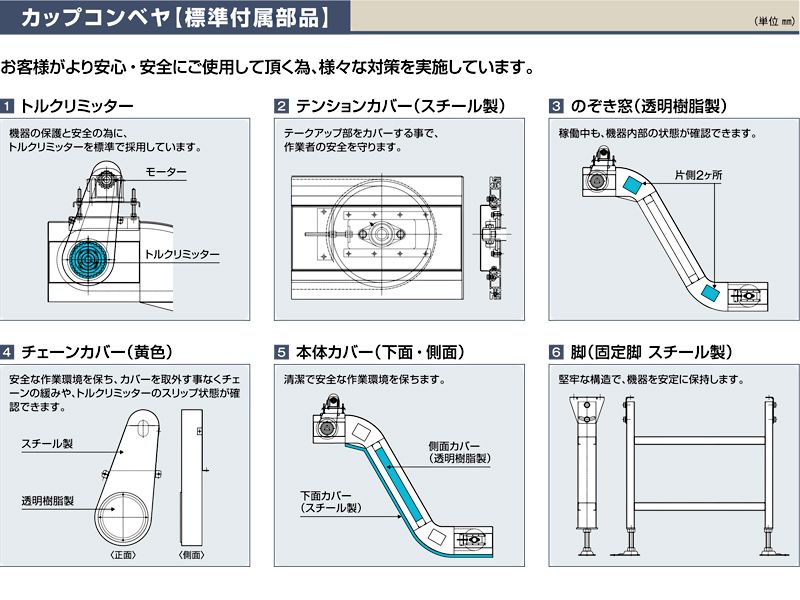

| 安全装置 | トルクリミッター |
| チェーン部 | ピッチ：100 プレート：スチール（メッキ） ローラ：樹脂 |
| フレーム | スチール |
| テール部 | 240 ※6m以上は300 |
※単位：ｍｍ
※傾斜角度については表記以外も対応致します。

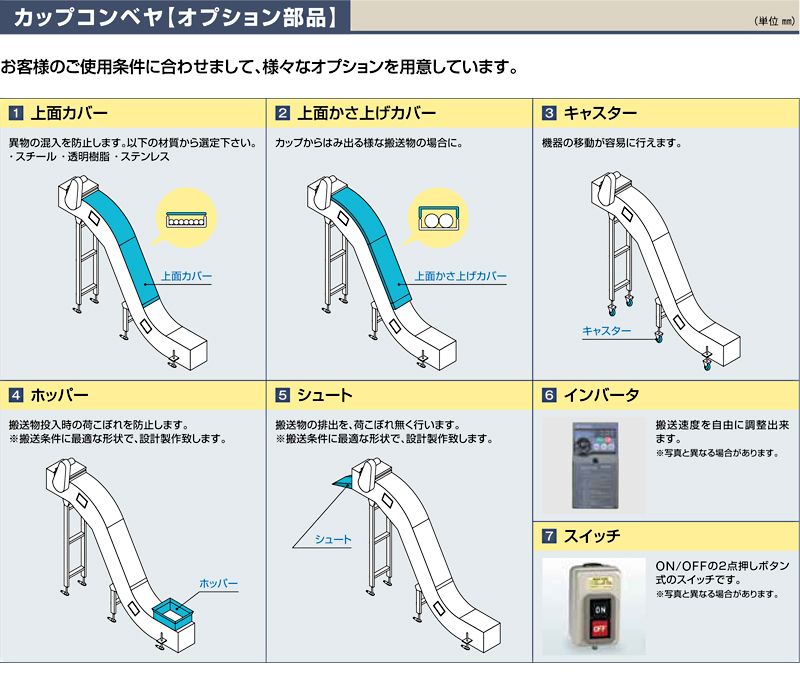

■その他
