ホイールコンベヤ > アルミフレームキットホイールコンベヤ
WA25S-2015TS

単列型

製品説明
機械等の組込み用コンベヤとして最適。単列型。

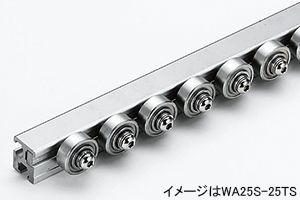

製品画像
仕様

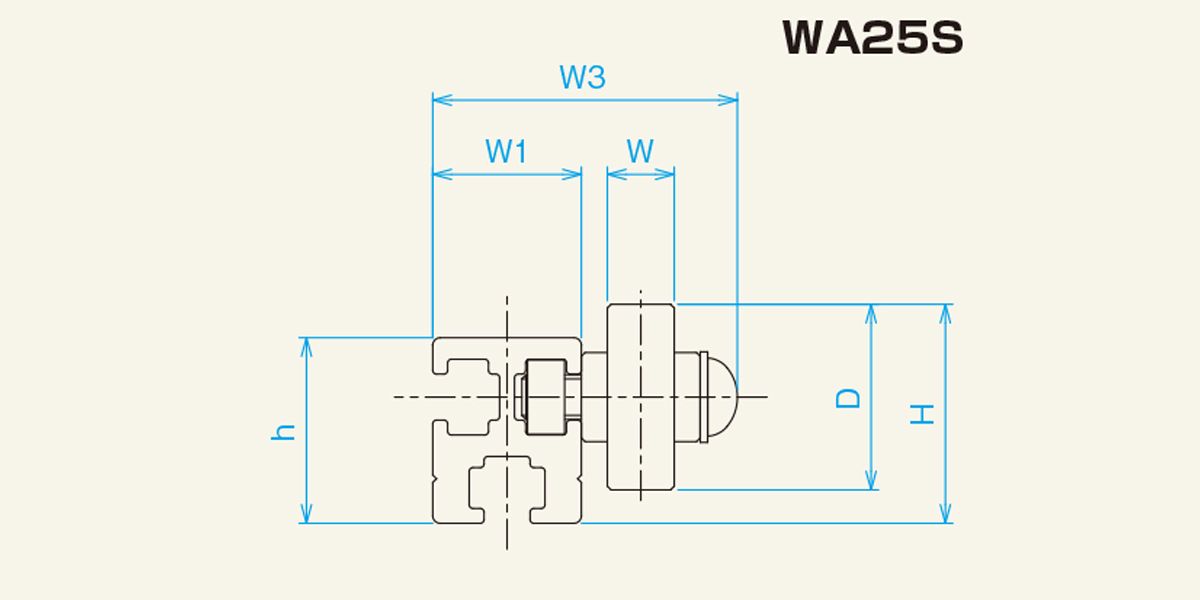

■図面

■仕様

型式 WA25S-2015TS
ホイール寸法
外径D×幅W×軸穴d×ボスb
20×15×6.2×17
使用軸 M6 ×25L(ボタン)
フレーム形状
形状h×W1×W3
25×20×42
機高 H 27
全長 L 1,000~3,000
500とび
ホイール間隔 P 25・30・35
ホイール1個当りの耐荷重(kg) 20
ストレート1000Lの重量目安(kg) 25P 1.93
ストレート1000Lの重量目安(kg) 30P 1.60
ストレート1000Lの重量目安(kg) 35P 1.46
単位:mm
