製品説明
ヘッドドライブとして新しくリニューアルをしました。 乗り込み側先端にR3㎜シャープなエッジで長さ20㎜程度の小さな搬送物もスムーズに乗り込みが可能となります。
(ナイフエッジ部は片側のみになります）
・アルミフレーム
・ヘッドドライブ
・軽量機種
・オプションベルトNo,1-4
※上部駆動タイプのベルトの上面からモータまでの有効スキマは95㎜です。
※脚はオプションです。オプションページを参照して下さい。
（標準色シルバー）
(ナイフエッジ部は片側のみになります）
・アルミフレーム
・ヘッドドライブ
・軽量機種
・オプションベルトNo,1-4
※上部駆動タイプのベルトの上面からモータまでの有効スキマは95㎜です。
※脚はオプションです。オプションページを参照して下さい。
（標準色シルバー）
製品画像
Type34-K2P

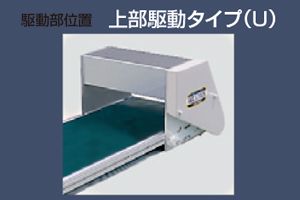

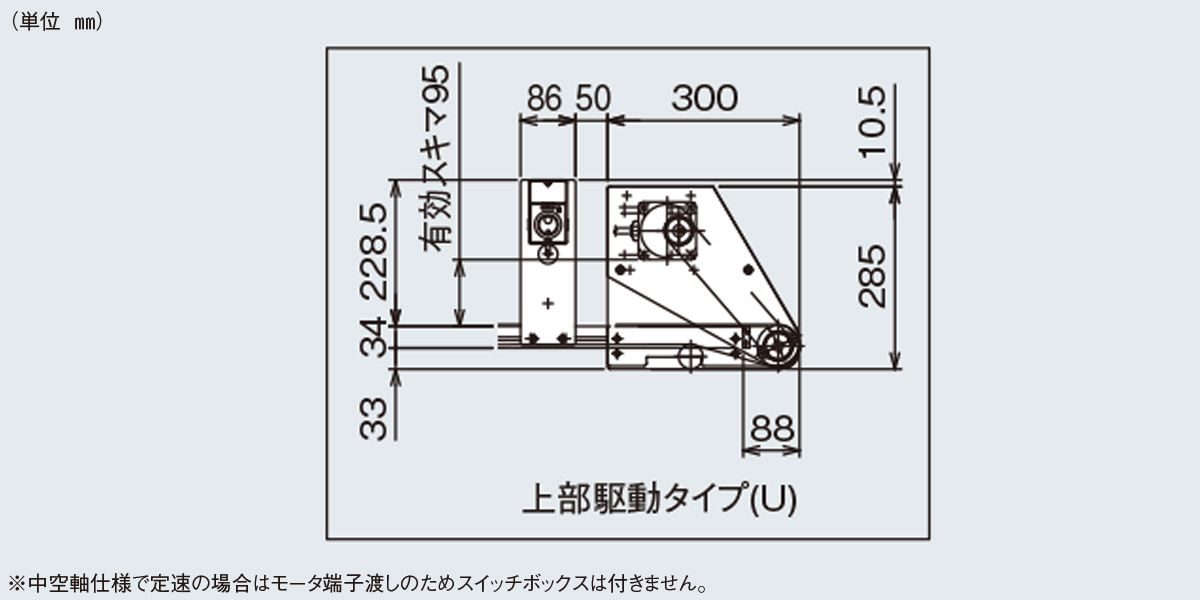

上部駆動タイプ（U）のベルト上面からモータまでの有効スキマは95㎜です。
下部駆動タイプ（D）

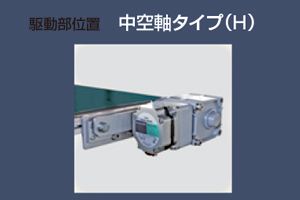

中空軸タイプ（H）
型式の選び方
Type34数字/フレーム厚（㎜）
|
- |
K2DPK：ナイフエッジ／タイプ名
2：ヘッドドライブ U：上部駆動 D：下部駆動 H：中空軸 |
- |
400ベルト幅（㎜）
|
- |
3,000機長（㎜）
|
- |

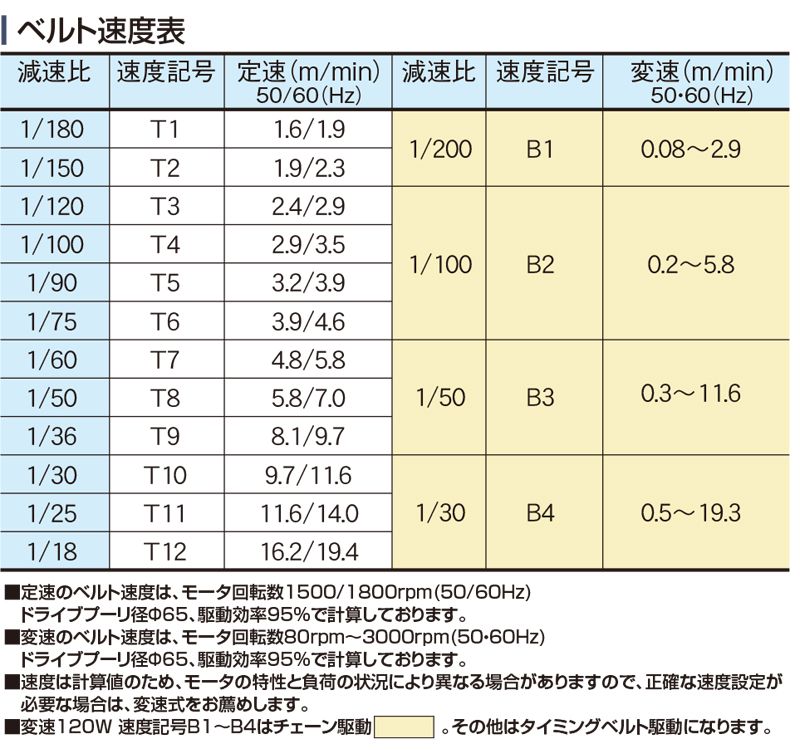

T4定速／T
変速／B 数字／速度記号 |
- |
C90A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字／モータ出力（60W・90W・120W） |
仕様

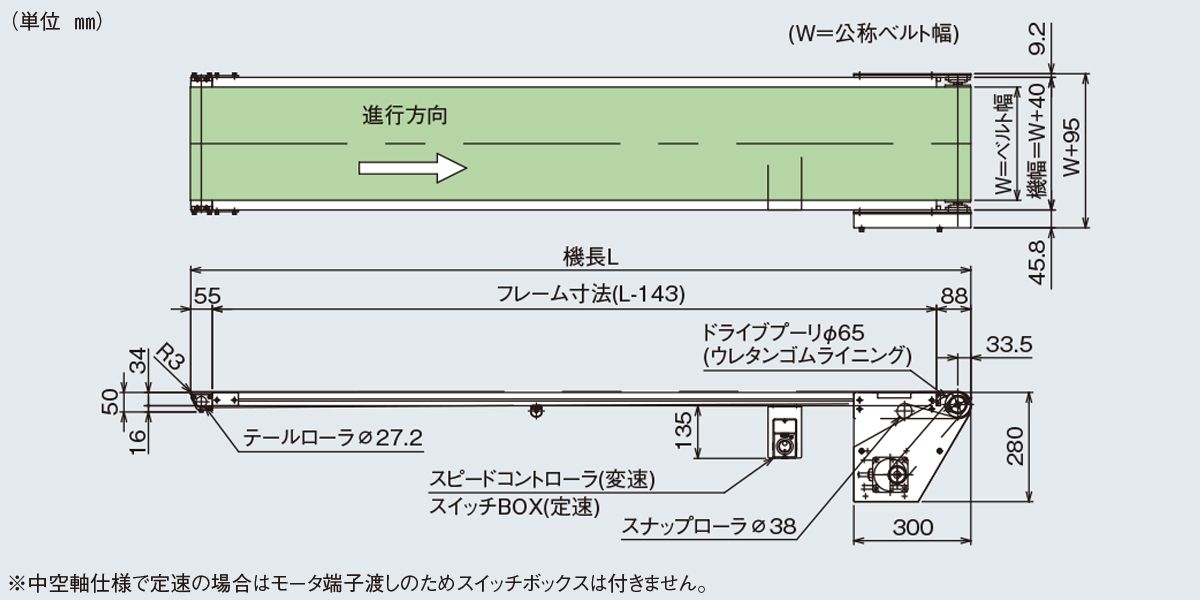

■図面 (※クリックして拡大)
■仕様
| 型式 | Type34-K2P |
|---|---|
| ベルト幅（公称）/ 機幅 | ・100 / 140 ・150 / 190 ・200 / 240 ・250 / 290 ・300 / 340 ・400 / 440 ・500 / 540 |
| 機長 | 1,000・1,500・2,000・2,500・3,000 |
| 機高 | 285 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |
| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト（ナイフエッジ用） （色：ホワイト / グリーン、食品規格適合、帯電防止処理） オプションベルトNo.1-4 |
| 搬送能力 | 10kg / 台（水平分散荷重時） |

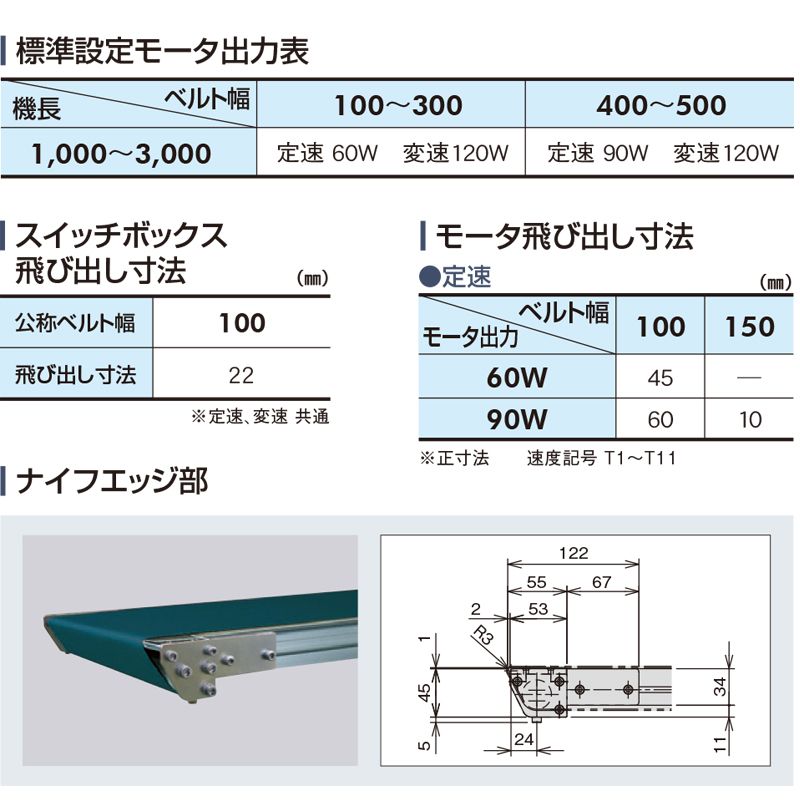

| モータ出力 | 定速60W、90W 変速120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※ベルト幅の実寸は、上記公称ベルト幅より10mm狭くなります。
※袋物の搬送は上記搬送能力の40％以下でご使用ください。
※ベルト幅の実寸は、上記公称ベルト幅より10mm狭くなります。
※袋物の搬送は上記搬送能力の40％以下でご使用ください。
