製品説明

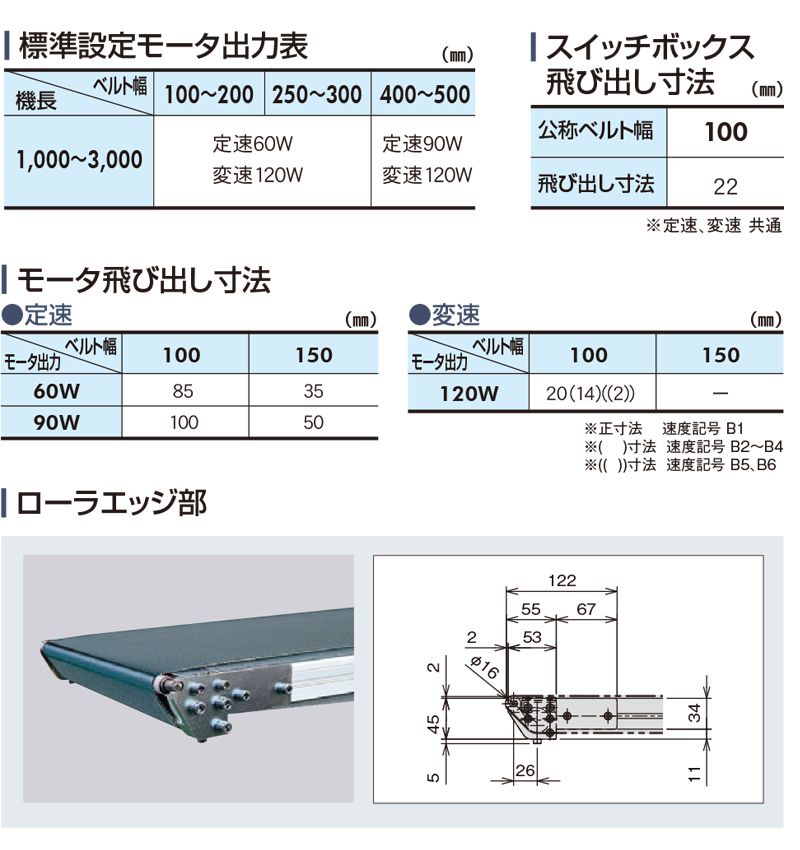

ローラエッジ部をリニューアルしました。
コンベヤ両端がR8㎜、乗り移りがスムーズなタイプです。
ローラエッジに蛇行レスベルトを採用しました。
ベルトの片寄りの少ない安定した搬送を実現しました。
標準仕様は両側ローラエッジとなります。用途に応じて入口側・出口側のみも製作できます。
・アルミフレーム
・センタードライブ
・軽量機種
※機長、ベルト幅によってはチェーン方式となります。
※脚はオプションです。オプションページをご参照下さい。
（標準色はシルバー）
コンベヤ両端がR8㎜、乗り移りがスムーズなタイプです。
ローラエッジに蛇行レスベルトを採用しました。
ベルトの片寄りの少ない安定した搬送を実現しました。
標準仕様は両側ローラエッジとなります。用途に応じて入口側・出口側のみも製作できます。
・アルミフレーム
・センタードライブ
・軽量機種
※機長、ベルト幅によってはチェーン方式となります。
※脚はオプションです。オプションページをご参照下さい。
（標準色はシルバー）
製品画像

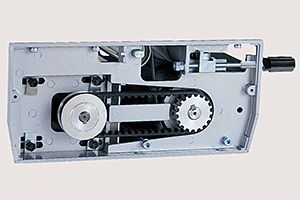

機長・ベルト幅によってはチェーン駆動となります
型式の選び方
Type34数字/フレーム厚（㎜）
|
- |
RG1N-WRG：ローラエッジダコーレス/タイプ
1：センタードライブ RG1N-I：片側（入口側ローラエッジ） RG1N-O：片側（出口側ローラエッジ） RG1N-W：両側ローラエッジ |
- |
250ベルト幅（㎜）
|
- |
3,500機長（㎜）
|
- |

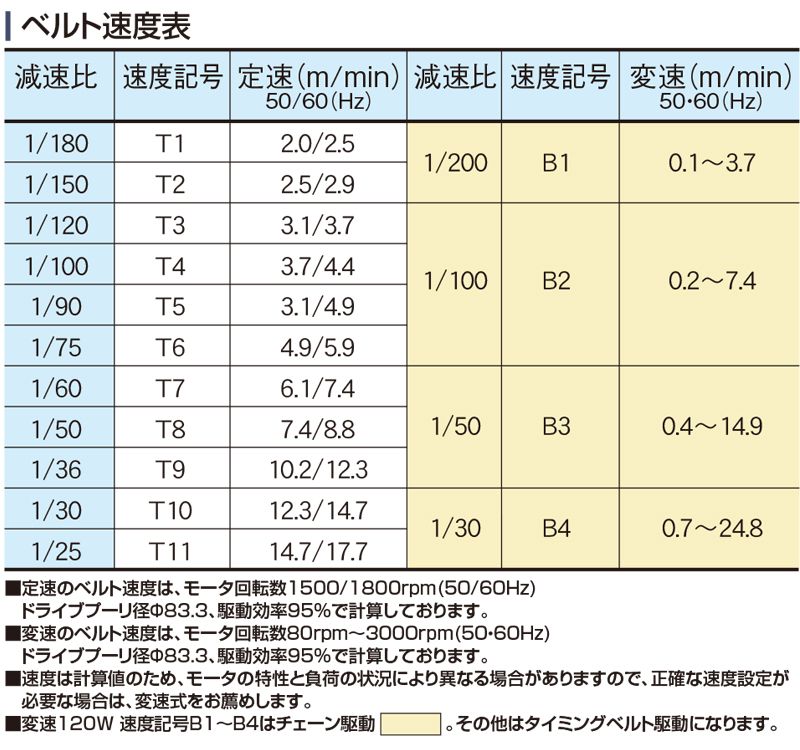

T3定速／T
変速／B 数字／速度記号 |
- |
A60A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字／モータ出力（60W・90W・120W） |
仕様
■図面 (※クリックして拡大)
■仕様
| 型式 | Type34-RG1N |
|---|---|
| ベルト幅（公称）/ 機幅 | ・100 / 140 ・150 / 190 ・200 / 240 ・250 / 290 ・300 / 340 ・400 / 440 ・500 / 540 |
| 機長 | 1,000・1,500・2,000・2,500・3,000 |
| 機高 | 169 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |
| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト （色：グリーン、食品規格適合、帯電防止処理） |
| 搬送能力 | 15kg / 台（水平分散荷重時）～300W 10kg / 台（水平分散荷重時）400W 8kg / 台（水平分散荷重時）500W |
| 定格出力 | 定速60W、90W 変速120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※標準仕様は両側ローラエッジになります。
※袋物の搬送は上記搬送能力の40％以下でご使用下さい。
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※標準仕様は両側ローラエッジになります。
※袋物の搬送は上記搬送能力の40％以下でご使用下さい。
