製品説明
小フレーム[90サイズのスリップトルク方式のアキュームローラコンベヤです。
・スチール製
・チェーン伝達
・中量機種
・90フレームシリーズ
・スチール製
・チェーン伝達
・中量機種
・90フレームシリーズ

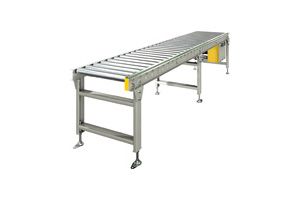

製品画像
AMC-CS574010S
型式の選び方
AMC型式を表す
|
- |
57ローラ外径(mm)
|
- |
40チェーン番号
|
- |
10スプロケット歯数
|
- |
Sスプロケット列数(S駆動・SW駆動）
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様
■図面
■仕様
| 型式 | AMC-CS384010S | AMC-CS574010S | AMC-CS604010S |
|---|---|---|---|
| 駆動方式 | チェーン駆動（＃40） | チェーン駆動（＃40） | チェーン駆動（＃40） |
| ローラ寸法（外径×肉厚×軸径） | 38.1×2.3×12 メッキ付 | 57.2×2.1×12 メッキ付 | 60.5×2.3×12 メッキ付 |
| ローラ幅（W） | 100～1,000 50とび | 100～1,000 50とび | 100～1,000 50とび |
| ローラピッチ（P） | 50 75 100 | 75 100 150 | 75 100 150 |
| フレーム寸法 | ［90×30×3.2 | ［90×30×3.2 | ［90×30×3.2 |
| スプロケット（ローラ部） | #40×10丁S | #40×10丁S | #40×10丁S |
| 機長（L） | max9,000 | max9,000 | max9,000 |
| 機幅 | ローラ幅＋120 | ローラ幅＋120 | ローラ幅＋120 |
| 機高（H） | min450 | min450 | min450 |
| 搬送能力（kg/m） | max100 | max100 | max100 |
| 搬送速度V（m/min） | max25 | max25 | max25 |
| モーター出力（kw） | 0.1 0.2 0.4 0.75 | 0.1 0.2 0.4 0.75 | 0.1 0.2 0.4 0.75 |
| 電源 | AC200V（三相） | AC200V（三相） | AC200V（三相） |
※標準以外の仕様も制作いたしておりますのでご相談下さい。
樹脂製スプロケット使用のAMC-CP型もございます。
樹脂製スプロケット使用のAMC-CP型もございます。

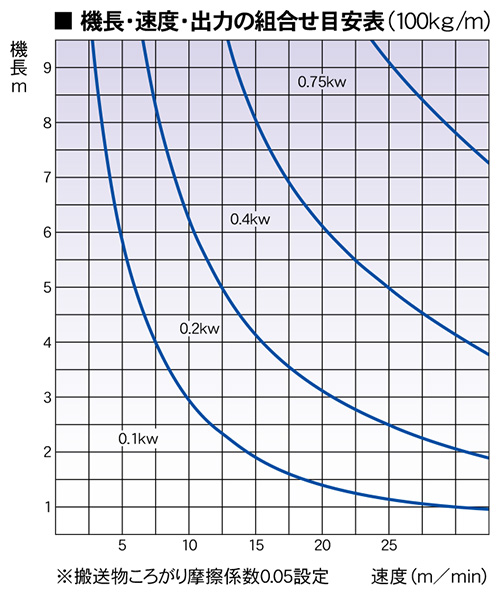

■その他
ダウンロード
AMC-CS384010S
AMC-CS574010S
AMC-CS604010S
