TOP > 製品情報 > 搬送システム製品 > 駆動コンベヤ > バリコン(アルミフレーム)
製品情報 > 搬送システム製品

BKR BMC BKM BMK BRS BFB
BCK BCT BAC BDC FDC BEL

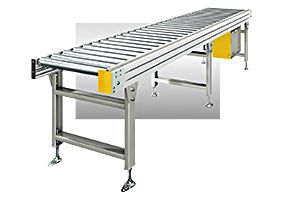

BKR/BMC/BKM チェーン駆動ローラコンベヤ
BKR/BKRTBKR/BMC/BKM

バリコンはマキテックの技術力を押出し成形アルミフレームに展開したタイプです。実績に裏付けられた駆動ロ ーラコンベヤも美しく生まれ変わりました。
仕様 (単位mm)
型式 BKR BMC BKM
駆動方式 チェーン駆動(#40)  チェーン駆動アキューム型
(#40)
丸ベルト駆動
ローラ寸法
(外径×肉厚×軸径)
57.2X2.1X12 メッキ付 57.2×2.1×12 メッキ付 57.2×2.1×12 メッキ付
ローラ幅(W) 250~1,000 50とび 250~1,000 50とび 300~1,000 50とび
ローラピッチ(P) 75・100・150 75・100・150 75・100・150
フレーム アルミ押し出し材 アルミ押し出し成形 アルミ押し出し成形
機長(L) max9,000 max9,000 max20,000
機幅 ローラ幅+90 ローラ幅+130 ローラ幅+75
機高(H) min450 min450 min500
搬送能力(kg/m) max100 max80 max70
搬送速度(m/min) max25 max25 max30
モーター容量(kw) 0.2・0.4・0.75 0.2・0.4・0.75 0.2・0.4・0.75
電源 AC200V(三相) AC200V(三相) AC200V(三相)
図面データ
ダウンロード
BKR
(DXF)

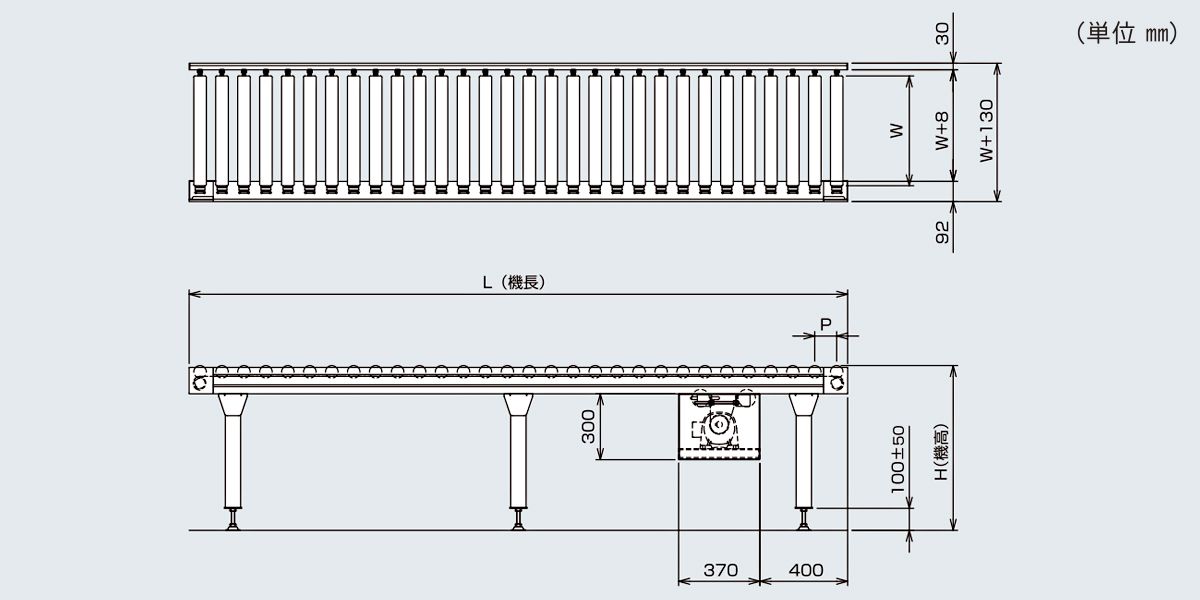

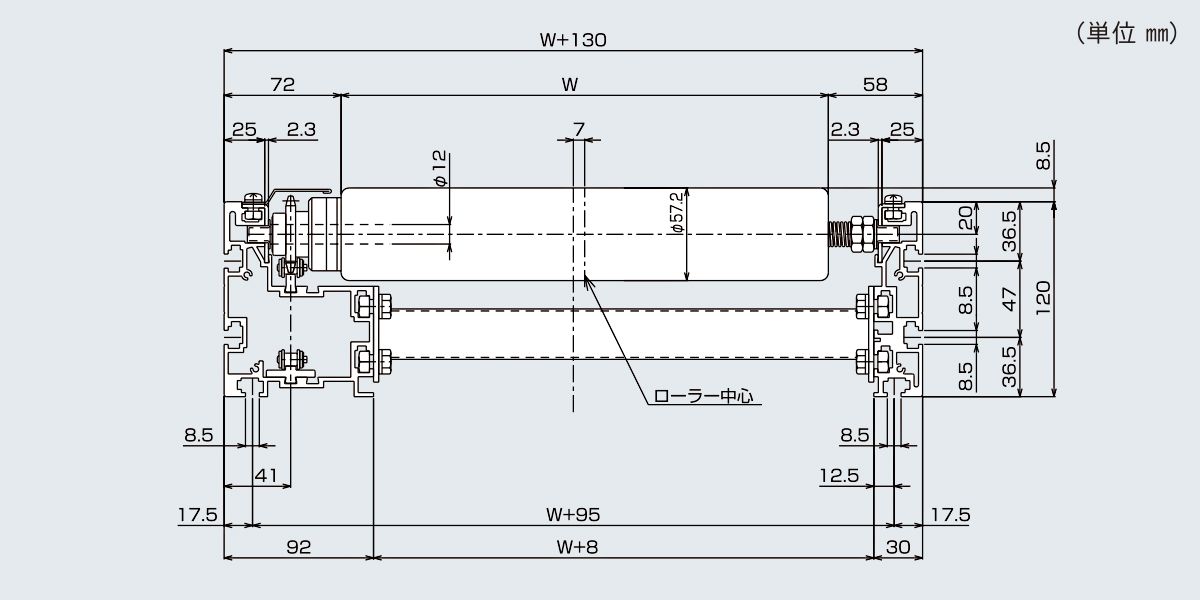

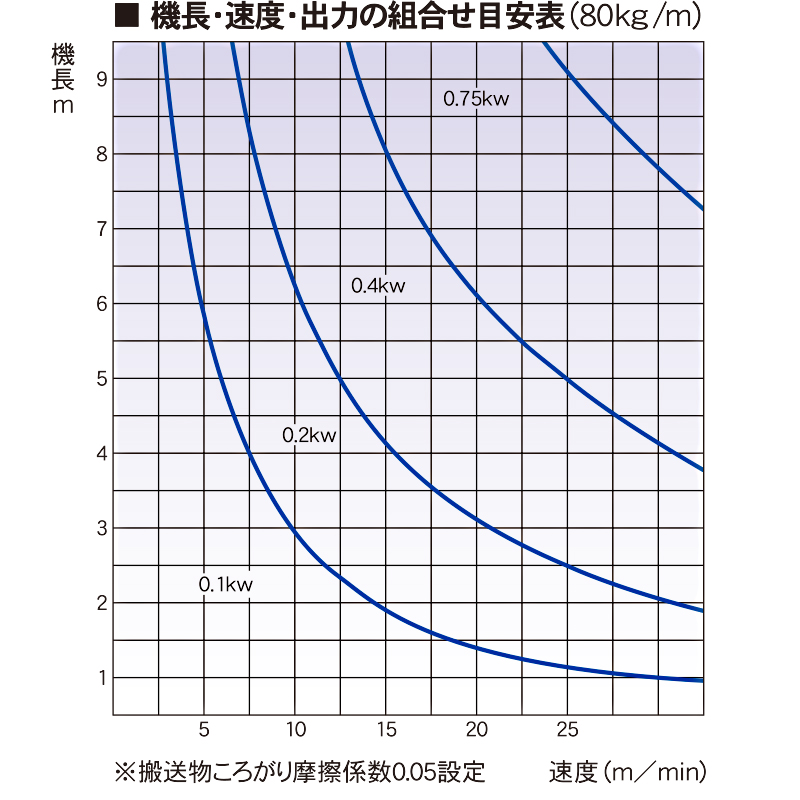

BMC
(DXF)
BKM
(DXF)
BKR
(PDF)
BMC
(PDF)
BKM
(PDF)
3D CADデータ
ダウンロード
BKR(IGES) BMC(IGES) BKM(IGES)
BKR(STEP) BMC(STEP) BKM(STEP)
↑もどる

BMK 駆動コンベヤ
BMKBMK-0/BMK-1/BMK-2

不安定な搬送物を搬送するベルトコンベヤには水平型のBMK-0型、BMK-1型と傾斜使用に適したBMK-2型がございます。
仕様 (単位mm)
型式 BMK-0 BMK-1 BMK-2
駆動タイプ 水平型(キャリアタイプ・スリ板タイプ) 傾斜型(キャリアタイプ)
ベルト 樹脂ベルト2P 樹脂ベルト2P 樹脂ベルト2P
ベルト幅(W) 300・400・500・600 300~800 100とび 300~800 100とび
フレーム アルミ押し出し成形 アルミ押し出し成形 アルミ押し出し成形
機長(L) max10,000 max20,000 max15,000
機幅 ベルト幅+126 ベルト幅+120 ベルト幅+120
機高(H) min450 min450 min450
搬送能力(kg/m) max30 max50 max50
搬送速度(m/min) max30 max40 max40
モーター容量(kw) 0.2・0.4 0.2・0.4・0.75 0.2・0.4・0.75
電源 AC200V(三相) AC200V(三相) AC200V(三相)
図面データ
ダウンロード
BMK-0 中間駆動すり板
(DXF)

BMK-0 中間駆動キャリア
(DXF)

BMK-0 ヘッド駆動すり板
(DXF)

BMK-0 ヘッド駆動キャリヤ
(DXF)
BMK-1キャリヤ
(DXF)

BMK-1 すり板
(DXF)
BMK-2横引き中間テンション
(DXF)

BMK-2下引き中間テンション
(DXF)
BMK-0 中間駆動すり板
(PDF)

BMK-0 中間駆動キャリア
(PDF)

BMK-0 ヘッド駆動すり板
(PDF)

BMK-0 ヘッド駆動キャリヤ
(PDF)
BMK-1キャリヤ
(PDF)

BMK-1 すり板
(PDF)
BMK-2横引き中間テンション
(PDF)

BMK-2下引き中間テンション
(PDF)
↑もどる

BRS/BFB 駆動コンベヤ
BRS/BFBBRS/BFB

BRS型は連続走行するホローピンチェーンにローが付いたローラスラットコンベヤです。また、ローラコンベヤ・ベルトコンベヤでは搬送が困難な搬送物に板スラット型BFB型もございます。
仕様 (単位mm)
型式 BRS BFB
駆動方式 チェーン駆動(#60ホローピンチェーン) チェーン駆動(RF2060A2アタッチ付)
ローラ寸法
外径×肉厚×軸径
38.1×1.6×6
プレート幅(W) max600
プレート寸法 FB6×32(角パイプ製作可能)
ローラ幅(W) max600
ローラピッチ(P) 57・76・114・152
プレートピッチ(P) 38・76・114
フレーム アルミ押し出し成形 アルミ押し出し成形
機長(L) max10,000 max10,000
機幅 ローラ幅+150 プレート幅+133
機高(H) min500 min500
搬送能力(kg/m) max50 max50
搬送速度(m/min) max20 max20
モーター容量(kw) 0.1・0.2・0.4・0.75 0.1・0.2・0.4・0.75
電源 AC200V(三相) AC200V(三相)
図面データ
ダウンロード
BRS
(DXF)
BFB
(DXF)
BRS
(PDF)
BFB
(PDF)
↑もどる

BCK 駆動コンベヤ
BCK-0/BCK-1/BCK-2/BCK-3BCK-0/BCK-60/BCK-2/BCK-3

連続走行するチェーンコンベヤに樹脂コロがついたBCK型は、搬送したり一時停止したりが自由自在にできるフリーフローコンベヤです。
仕様 (単位mm)
型式 BCK-0 BCK-60 BCK-2 BCK-3
使用チェーン #40 #50
千鳥型 樹脂コロ付
#60
千鳥型 樹脂コロ付
#40 #50
千鳥型 樹脂コロ付
#40
千鳥型 樹脂コロ付
チェーン幅(W) min200 min500 min300 min300
フレーム アルミ押し出し成形 アルミ押し出し成形 アルミ押し出し成形 アルミ押し出し成形
機長(L) max10,000 max10,000 max10,000 max10,000
機幅 チェーン幅+50 チェーン幅+70 チェーン幅+109 チェーン幅+110
機高(H) min450 min500 min500 min500
搬送能力(kg/m) #40:max40
#50:max50
max500 #40:max40
#50:max50
#40:max40
搬送速度(m/min) max20 max10 max20 max20
モーター容量(kw) 0.1・0.2・0.4・0.75 0.4・0.75・1.5 0.1・0.2・0.4・0.75 0.1・0.2・0.4・0.75
電源 AC200V(三相) AC200V(三相) AC200V(三相) AC200V(三相)
図面データ
ダウンロード
BCK-0
(#40外駆動)
(DXF)

BCK-0
(#40内駆動)
(DXF)

BCK-0
(#50外駆動)
(DXF)

BCK-0
(#50内駆動)
(DXF)
BCK-60(外駆動)
(DXF)

BCK-60(内駆動)
(DXF)
BCK-2
(#40外駆動)
(DXF)

BCK-2
(#50外駆動)
(DXF)
BCK-3
(#40外駆動)
(DXF)
BCK-0
(#40外駆動)
(PDF)

BCK-0
(#40内駆動)
(PDF)

BCK-0
(#50外駆動)
(PDF)

BCK-0
(#50内駆動)
(PDF)
BCK-60(外駆動)
(PDF)

BCK-60(内駆動)
(PDF)
BCK-2
(#40外駆動)
(PDF)

BCK-2
(#50外駆動)
(PDF)
BCK-3
(#40外駆動)
(PDF)
3D CADデータ
ダウンロード
BCK-0(#40外駆動)
(IGES)
BCK-0(#40外駆動)
(STEP)
↑もどる

BCT 駆動コンベヤ
BCTBCT/BCT-0

BCT型はチェーンの上面にステンレス製プレートが付き、搬送物の幅が広がったトップチェーンコンベヤです。ダイレクトドライブ方式のBCT-0型が新たに加わりました。
仕様 (単位mm)
型式 BCT BCT-0
使用チェーン トップチェーン #60 (プレート:ステンレス) トップチェーン #60 (プレート:ステンレス)
プレート幅(W) 76.2~190.5の市販サイズで製作可能
プレート幅と機幅
プレート幅(PW) 76.2 82.6 95.0 101.6 110.0 114.3 127.0 152.4 190.5
BCT機幅(W) 175 180 185 190 200 205 215 240 280
BCT-0幅(W) 115 120 135 140 150 155 165 190 230
フレーム アルミ押し出し成形 アルミ押し出し成形
機長(L) max10,000 max10,000
機高(H) min500 min400
搬送能力(kg/m) max30 max30
搬送速度(m/min) max20 max20
モーター容量(kw) 0.1・0.2・0.4・0.75 0.1・0.2・0.4・0.75
電源 AC200V(三相) AC200V(三相)
図面データ
ダウンロード
BCT
(DXF)
BCT-0
(DXF)
BCT
(PDF)
BCT-0
(PDF)
3D CADデータ
ダウンロード
BCT
(IGES)
BCT
(STEP)
↑もどる

BAC 駆動コンベヤ
BACBAC-0/BAC-60

BAC型は連続走行する2列のチェーンによって搬送物を運ぶ、シンプルな構造のコンベヤです。
仕様 (単位mm)
型式 BAC-0 BAC-60
使用チェーン #40 #50 小判型スチールチェーン #60 小判型スチールチェーン
チェーン幅(W) min200 min500
フレーム アルミ押し出し成形 アルミ押し出し成形
機長(L) max10,000 max10,000
機幅 チェーン幅+50 チェーン幅+70
機高(H) min450 min500
搬送能力(kg/m) #40:max40 #50:max50 :max500
搬送速度(m/min) max20 max10
モーター容量(kw) 0.1・0.2・0.4・0.75 0.4・0.75・1.5
電源 AC200V(三相) AC200V(三相)
図面データ
ダウンロード
BAC-0 #40外駆動 (DXF)
BAC-0 #40内駆動 (DXF)
BAC-0 #50外駆動 (DXF)
BAC-0 #50内駆動 (DXF)
BAC-60 外駆動 (DXF)
BAC-60 内駆動 (DXF)
BAC-0 #40外駆動 (PDF)
BAC-0 #40内駆動 (PDF)
BAC-0 #50外駆動 (PDF)
BAC-0 #50内駆動 (PDF)
BAC-60 外駆動 (PDF)
BAC-60 内駆動 (PDF)
3D CADデータ
ダウンロード
BAC-0 #40外駆動
(IGES)
BAC-0 #40外駆動
(STEP)
↑もどる

BDC 駆動コンベヤ
BDCBDC-1/BDC-2

質実剛健、重荷重用チェーンコンベヤBDC型はパレット搬送用に開発したコンベヤです。生産現場にかぎらず、ストックヤードの入出庫システムや流通・搬送ライン等多目的にご利用いただけます。
仕様 (単位mm)
型式 BDC-1 BDC-2
使用チェーン #60 スチールチェーン #80 スチールチェーン
チェーン幅(W) 700~1,000 700~1,000
フレーム アルミ押し出し成形 アルミ押し出し成形
機長(L) 1,200~10,000 3,000~6,000
機幅 チェーン幅+100 チェーン幅+100
機高(H) min500 min500
搬送能力(kg/m) max700 max2,000
搬送速度(m/min) max10 max3
モーター容量(kw) 0.4・0.75・1.5 0.4・0.75・1.5
電源 AC200V(三相) AC200V(三相)
図面データ
ダウンロード
BDC-1 #60
(DXF)

BDC-1 #60 K-1付き
(DXF)
BDC-2 #80
(DXF)

BDC-2 #80 K-1付き
(DXF)
BDC-1 #60
(PDF)

BDC-1 #60 K-1付き
(PDF)
BDC-2 #80
(PDF)

BDC-2 #80 K-1付き
(PDF)
3D CADデータ
ダウンロード
BDC-1 #60
(IGES)
BDC-1 #60
(STEP)
↑もどる

FDC 駆動コンベヤ
FDC-1/FDC-2

シンプルな構造で重量搬送を可能としたチェーンコンベヤです。
フレームの幅を75mmとコンパクトにしております。
仕様 (単位mm)
型式 FDC-1 FDC-2
使用チェーン #60 小判型スチールチェーン #80 小判型スチールチェーン
チェーン幅(W) min500 min500
フレーム アルミ押し出し成形 アルミ押し出し成形
機長(L) max10,000 max10,000
機幅 チェーン幅+75 チェーン幅+75
機高(H) min500 min500
搬送能力(kg/m) max500 max700
搬送速度(m/min) max10 max7
モーター容量(kw) 0.4・0.75・1.5 0.4・0.75・1.5
電源 AC200V(三相) AC200V(三相)
図面データ
ダウンロード
FDC-1 #60外駆動
(DXF)

FDC-1 #60内駆動
(DXF)
FDC-2 #80 外駆動
(DXF)

FDC-2 #80 内駆動
(DXF)
FDC-1 #60外駆動
(PDF)

FDC-1 #60内駆動
(PDF)
FDC-2 #80 外駆動
(PDF)

FDC-2 #80 内駆動
(PDF)
↑もどる

BEL 駆動コンベヤ
BELBEL

軽量物を垂直搬送させる為の昇降用コンベヤです。立体的なコンベヤラインの設計にご利用いただけます。
仕様 (単位mm)
型式 BEL
搬送能力(kg) max50
揚程(H2) 2,500(400~2,900)
機高(H3) max4,000
最低高(H1) 400
昇降速度(m/min) max30
駆動方式 チェーン駆動 #50
モーター出力(kW) 0.75kW ブレーキ付
最大搬送物 max 500W×600L×500H
最小搬送物 min 300W×300L×30H
コンベヤ型式 SST-57D ブレーキ付
電源 AC200V(三相)
図面データ
ダウンロード
BEL
(DXF)
BEL
(PDF)
3D CADデータ
ダウンロード
BEL       BEL
(IGES)   (STEP)

標準仕様以外の仕様も製作いたしておりますのでご相談ください。
