TOP > 製品情報 > 搬送システム製品 > 駆動コンベヤ > ベルトコンベヤ
製品情報 > 搬送システム製品

LBC MBC

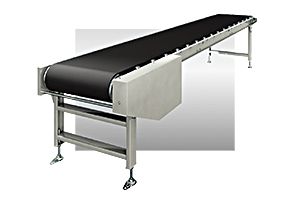

LBC 駆動コンベヤ

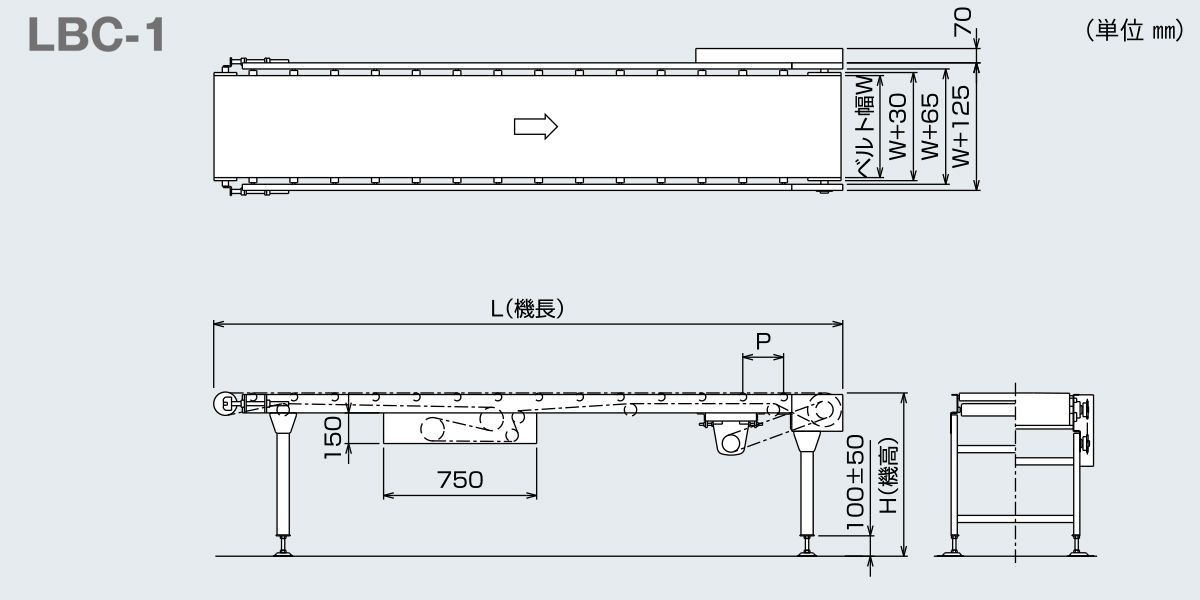

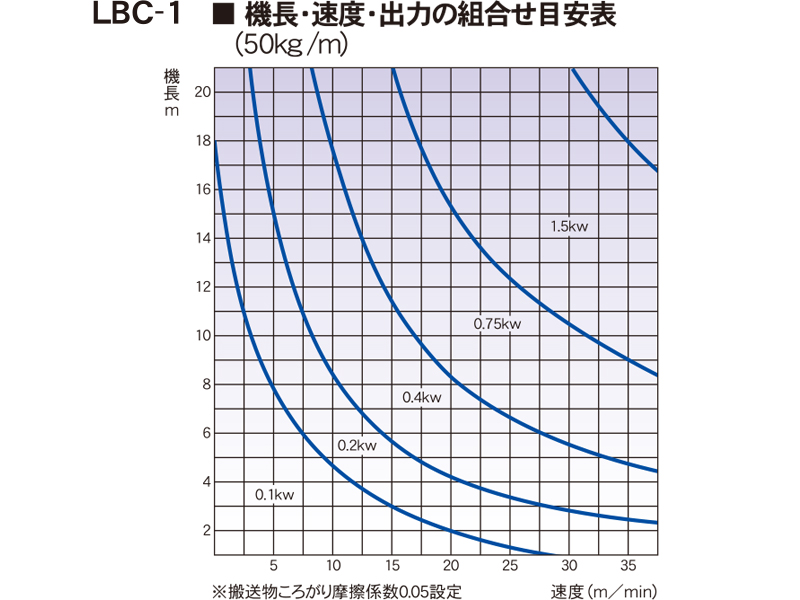

LBCLBC-1

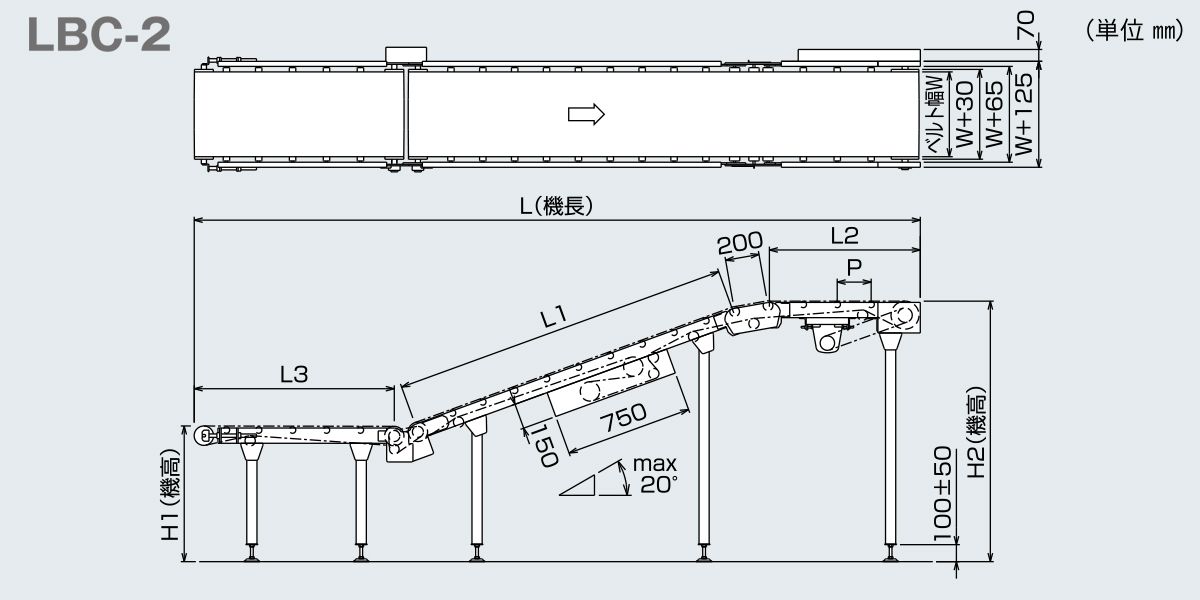

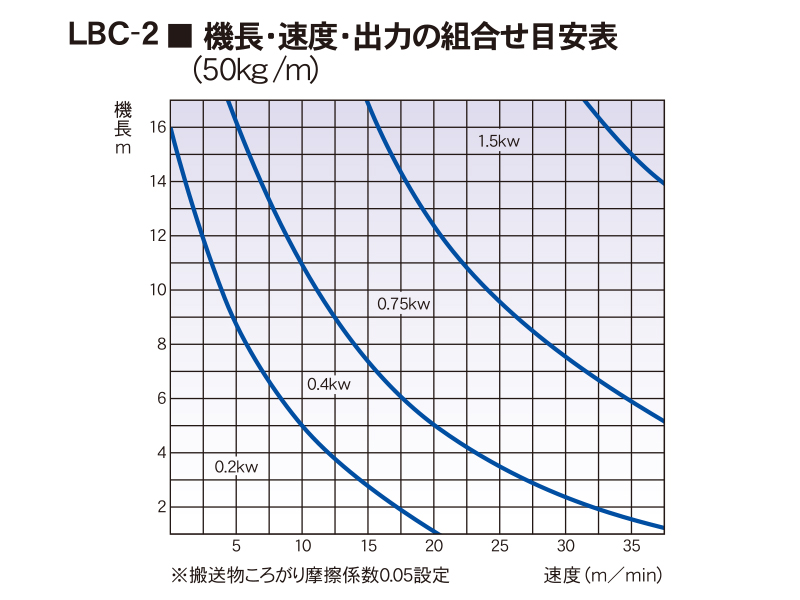

LBC-2

不安定な形状の搬送物に適切なベルトコンベヤ。
ゴムベルトですので厚みがあり、弾力性に優れています。
その特性を生かしてのご使用ができます。
仕様 (単位mm)
型式 LBC-1 LBC-2
タイプ 水平型(オールキャリアタイプ) 傾斜型(オールキャリアタイプ)
ベルト 黒ゴムベルト×2P 黒ゴムベルト×2P
ローラ寸法
外径×肉厚×軸径
キャリアローラ38.1×1.2×12
リターンローラ57.2×2.1×12
キャリアローラ38.1×1.2×12
リターンローラ57.2×2.1×12
ベルト幅(BW) 300~600 100とび 300~500 100とび
ローラピッチ(P) キャリア200P リターン1,500P キャリア200P ターン1,500P
フレーム寸法 [90×30×3.2 [90×30×3.2
機長(L) 1,200~20,000 4,000~15,000
機幅 ベルト幅+125 ベルト幅+125
機高(H) min500 min500傾斜角度20°まで
搬送能力(kg/m) max50 max50
搬送速度(V) (m/min) max36 max36
モーター容量(kw) 0.1・0.2・0.4・0.75・1.5 0.2・0.4・0.75・1.5
電源 AC200V(三相) AC200V(三相)
図面データ
ダウンロード
LBC-1
(DXF)
LBC-2
(DXF)
LBC-1
(PDF)
LBC-2
(PDF)
↑もどる

MBC 駆動コンベヤ
MBCMBC-1
MBC-2

シンプルな構造、ユニット化された部品などLBCの優れた性能を受け継ぎ、中量型に進化したベルトコンベヤです。
仕様 (単位mm)
型式 MBC-1 MBC-2
タイプ 水平型(オールキャリアタイプ) 傾斜型(オールキャリアタイプ)
ベルト 黒ゴムベルト×2P 黒ゴムベルト×2P
ローラ寸法
外径×肉厚×軸径
キャリアローラ57.2×2.1×12
リターンローラ57.2×2.1×12
キャリアローラ57.2×2.1×12
リターンローラ57.2×2.1×12
ベルト幅(BW) 300~700 100とび 300~700 100とび
ローラピッチ(P) キャリア200P リターン1,500P キャリア200P リターン1,500P
フレーム寸法 [120×30×3.2 [120×30×3.2
機長(L) 1,200~25,000 4,000~20,000
機幅 ベルト幅+125 ベルト幅+125
機高(H) min500 min500傾斜角度20°まで
搬送能力(kg/m) max100 max100
搬送速度(V)(m/min) max36 max36
モーター容量(kw) 0.1・0.2・0.4・0.75・1.5 0.2・0.4・0.75・1.5
電源 AC200V(三相) AC200V(三相)
図面データ
ダウンロード
MBC-1
(DXF)
MBC-2
(DXF)
MBC-1
(PDF)
MBC-2
(PDF)
3D CADデータ
ダウンロード
MBC-1
↑もどる
