VC-220-450

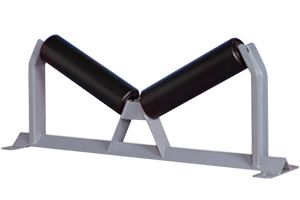

VC型キャリヤローラセット
ベルト巾450㎜ トラフ角20°

製品説明
クライマー型桟付コンベヤのキャリヤ側に取り付ける必要不可欠なローラです。
キャリヤローラKC型と違い軽量物の搬送に適しています。
トラフ角20°
製品画像
型式の選び方
VC
VC:VC型キャリヤローラセット
VCB:VC型キャリヤスタンド
-
220
■二槽トラフ角
・220:トラフ角20°
・230:トラフ角30°
-
450
ベルト巾
仕様

■図面

■仕様

型式 VC-220-450
ベルト巾 450
D 89.1
250
m 690
A 740
H1 125
H2 178
H3 264
L 501
n 140
B 190
t 6.0
セット重量(kg) 11.3
スタンド重量(kg) 5.7
単位:㎜
VR型リターンローラも取り揃えておりますのでお問い合わせ下さい。
