垂直2段式　自動上昇機能搭載
オートリターンラック

特許第4265692号

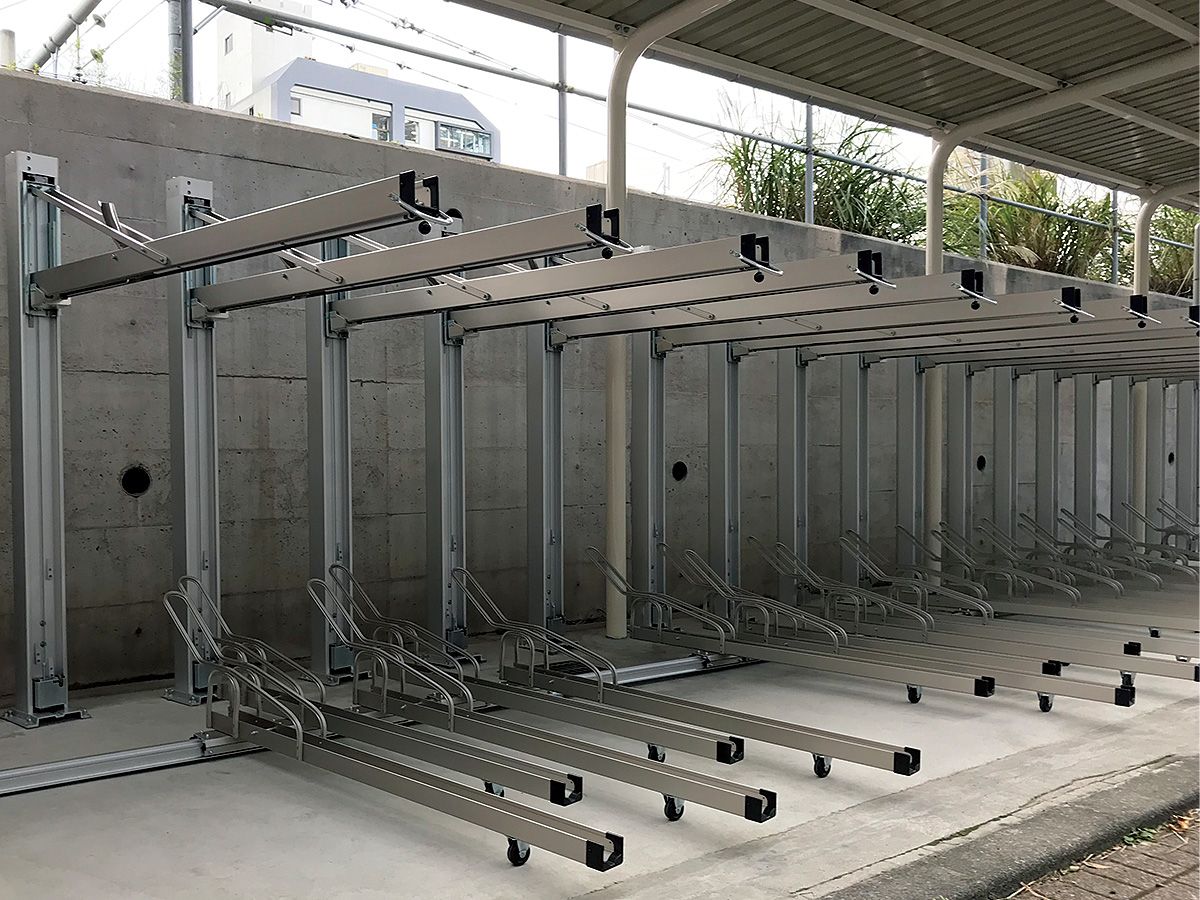

製品画像　垂直2段式　自動上昇機能搭載 オートリターンラック MCY-GF型【上段】 MCY-SF型【下段・前入れ】 MCY-SR型【下段・前後入れ】 サイクルシステムシリーズ

タイプ仕様

省スペース、機能性、耐久性、静音性、安心性、そして高品質を実現したモデル。
オートリターン機能搭載で、自転車出庫後はラックを上げることなくスムーズに出庫ができます。
■上段ラックは機能性と静音性を追求した低荷重バネ式
■操作が容易な垂直昇降タイプ
■下段スライドラックはスペースに合わせて選べる2タイプ
■上段ラックは引き出し不要なので狭小スペースに対応。
■マウンテンバイク・27インチ自転車・下段チャイルドシート対応
■サビに強いアルミ製

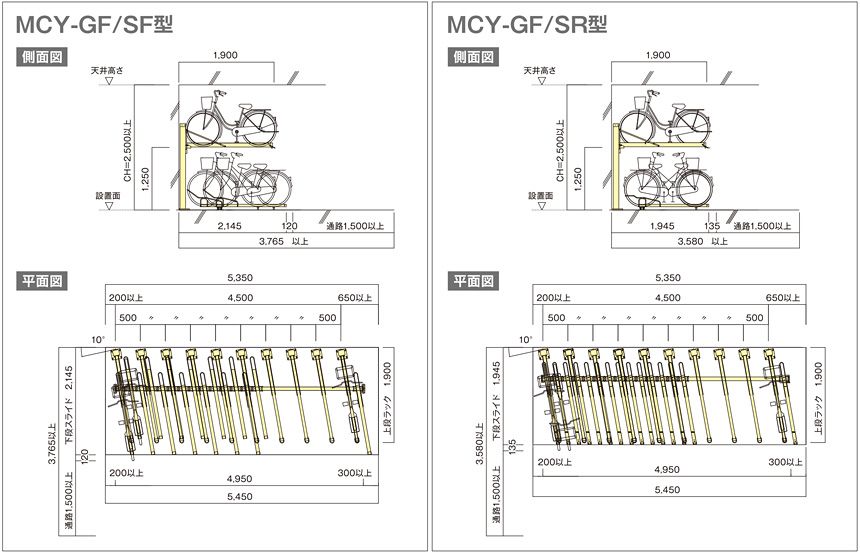

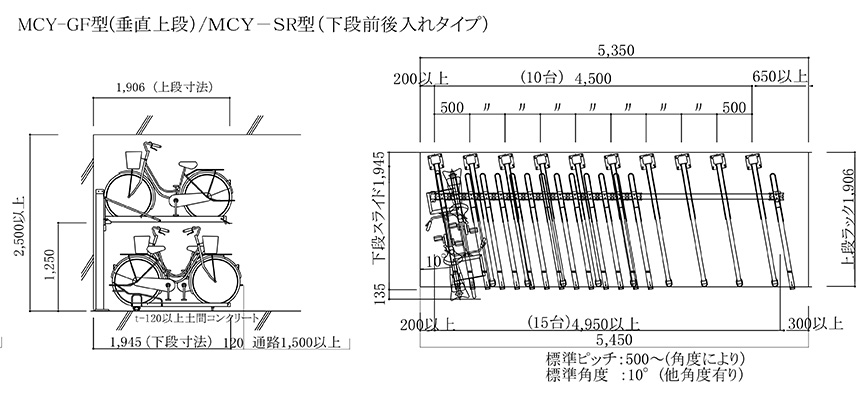

図面　垂直2段式　自動上昇機能搭載 オートリターンラック MCY-GF型【上段】 MCY-SF型【下段・前入れ】 MCY-SR型【下段・前後入れ】 サイクルシステムシリーズ
※単位　㎜
※特別仕様にも対応いたします。お気軽にご相談ください。
当製品カタログページ PDF WEBカタログ

●ラック収容可能自転車一覧表

  自転車サイズ タイヤ幅 自転車全高※1 自転車重量 カゴ
前 後ろ
上段ラック 20～27インチ 55㎜以下 1,150以下 15㎏～20㎏以下 〇※2 〇※3
下段ラック 28インチ以下 55㎜以下 1,150以下 35㎏以下 〇※2 ×※3
※1　自転車高さとは自転車の付属品を含めた高さです。
※2　収容できる前カゴサイズは幅35㎝・奥行25㎝・高さ30㎝以下に限ります。
※3　収容できる後ろカゴサイズは幅35㎝・奥行45㎝・高さ27㎝に限ります。
※下段に子供用自転車・折りたたみ自転車を収容しますと車輪がラックに干渉する場合があります。
※補助輪付自転車・三輪車は収容できません。
※上記表により収容可能自転車であっても、車種及び付属物により収容できない場合があります。

●主な仕様　上段

名称
ラック本体 アルミ　チャンネル　80×68×3×1730
転倒防止 アルミ　平角8×20
柱 アルミ　角パイプ　126×111×1700
ベース アルミ　200×200×4
可動ローラ― 35Φ×8ヶ所
引き上げ線 スチール製　3Φ
バネ 8.5㎏×2ヶ
アンカー シルバービックアンカー　M10×60
【注意】
■特殊な自転車は収納できない場合があります。
■自転車以外のものを収納しないでください。
※製品改良のため、予告なしに仕様の一部を変更することがあります。
また製品の色調は実際と異なる場合もあります。ご了承ください。

●主な仕様　下段

名称
ラック本体 アルミ　チャンネル　50×64×3×1400
転倒防止 アルミ　平角10×14
レール アルミ
ハット型スライドベース アルミ
レール取付け金物 ユニクロメッキ　2.0t
スライドローラー 直径26㎜　1台に8ヶ使用
キャスター ゴム製キャスター　直径50㎜
アンカー シルバービックアンカー　M8×50
ラックカラー（前入れ） 本体ステンカラー（キャップ　ブラック）
ラックカラー（前後入れ） 本体ステンカラー（キャップ　アイボリー）
【注意】
■特殊な自転車は収納できない場合があります。
■自転車以外のものを収納しないでください。
※製品改良のため、予告なしに仕様の一部を変更することがあります。
また製品の色調は実際と異なる場合もあります。ご了承ください。
