2段階サイクルラック
ダブルガスシリンダー梁式タイプ

受注生産品

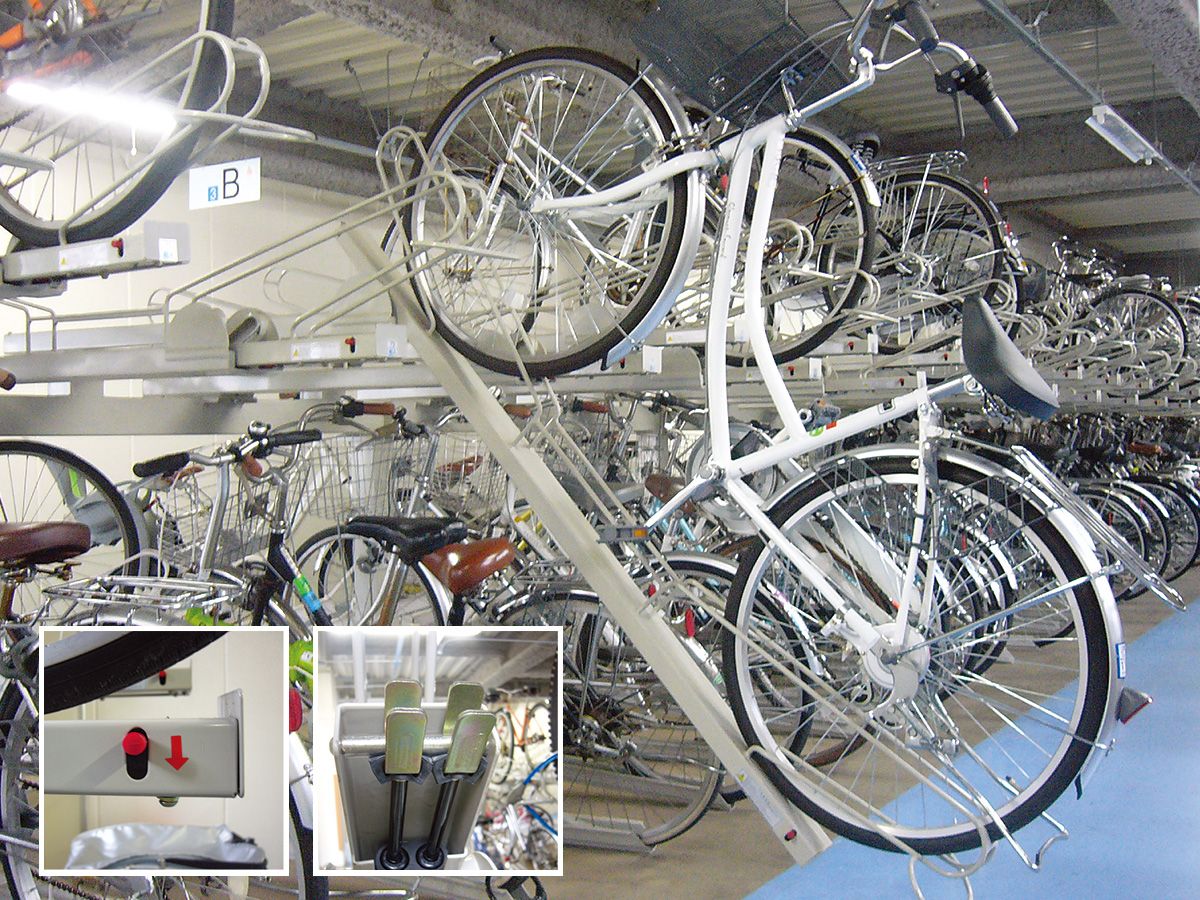

製品画像　2段階サイクルラック　ダブルガスシリンダー梁式タイプ　MCY-GFW型 サイクルシステムシリーズ

タイプ仕様

■Wガスシリンダーを採用し、軽やかな操作性と静音性を実現
■スペースに合わせて自由な設計が可能
■安全性に配慮し、上段ラックにロックレバー機能を装備
■上段ラックが地面に着かない中空タイプで、出し入れ時の音を低減

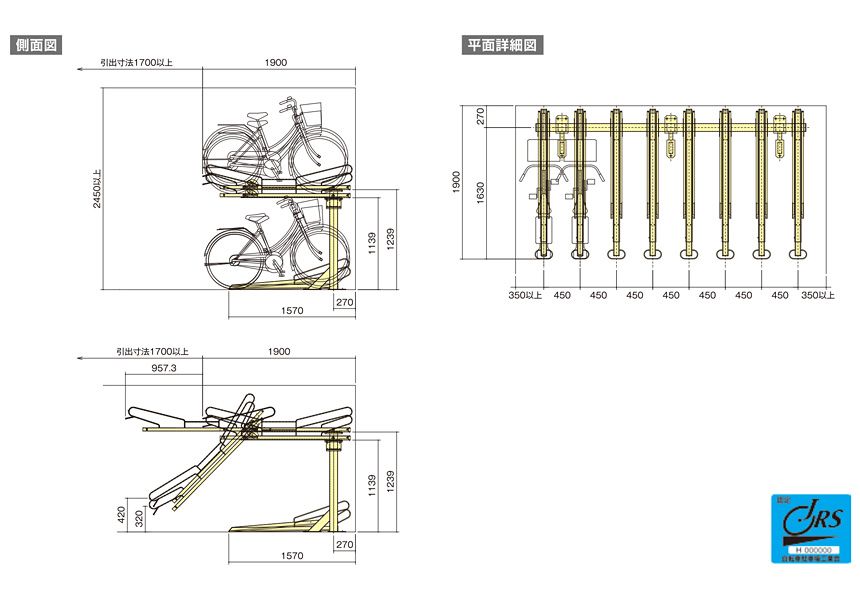

図面　2段階サイクルラック　ダブルガスシリンダー梁式タイプ　MCY-GFW型 サイクルシステムシリーズ
※単位　㎜
※オプションにて斜め置きも対応しております。
当製品カタログページ PDF WEBカタログ

●ラック収容可能自転車一覧表

  自転車サイズ タイヤ幅 自転車全高※1 自転車重量 カゴ
前 後ろ
上段ラック 20～27インチ 55㎜以下 1,100以下 25㎏以下 〇※2 〇※3
下段ラック 27インチ以下 55㎜以下 1,100以下 35㎏以下 〇※2 ×※4
※1　自転車高さとは自転車の付属品を含めた高さです。
※2　収容できる前カゴサイズは幅35㎝・奥行25㎝・高さ30㎝以下に限ります。
※3　収容できる後ろカゴサイズは幅35㎝・奥行45㎝・高さ27㎝に限ります。
※4　下段8度降り収納可能です。
※下段に子供用自転車・折りたたみ自転車を収容しますと車輪がラックに干渉する場合があります。
※補助輪付自転車・三輪車は収容できません。
※上記表により収容可能自転車であっても、車種及び付属物により収容できない場合があります。

●標準仕様　MCY-GFW型

部材 材質 寸法 塗装・仕上げ
上段フレーム SPCC t3.2 クロメートメッキ　ポリエステル系粉体塗装
可動レール SPCC t2.3 クロメートメッキ　ポリエステル系粉体塗装
支柱 STKR □100×100×t2.3 クロメートメッキ　ポリエステル系粉体塗装
梁 STKR □100×100×t3.2 クロメートメッキ　ポリエステル系粉体塗装
ガスシリンダー ー ー 圧縮ガス封入式　2本
下段レール SPCC t2.3 クロメートメッキ　ポリエステル系粉体塗装
車輪ガイド ー Φ9 クロメートメッキ　ポリエステル系粉体塗装
支柱取付用アンカーボルト ー M12×70 シルバービック
下段取付用アンカーボルト ー M10×60 シルバービック
【注意】
■特殊な自転車は収納できない場合があります。
■自転車以外のものを収納しないでください。
※製品改良のため、予告なしに仕様の一部を変更することがあります。
また製品の色調は実際と異なる場合もあります。ご了承ください。
