立ハゼシール防水工法（オールマイティ―ルーフ）
立ハゼ部分の高さも低くしている為、線が強調されシンプルなデザインの屋根が可能。
デザイン性
-
●立ハゼ部分の高さを最も低くしているため、線が強調され、シンプルなデザインの屋根ができます。
●防水工法のため、勾配ゼロから360度展開されたすべての形状のデザイン屋根に適用できます。
施工性・防水性
-
●ハゼ締めの部分に吊子を挿入せず、下ハゼ部が『通し吊子』と呼ばれる一体構造なので直接駆体下地に固定できます。しかも、北海道のメーカー独自のシーラーを使用しているので、外側より圧着する多重構造で雨水の浸入を完璧にシャットアウトすることができます。
●立ハゼ部が低いので、あらゆる形状の加工材を作ることができ、これを利用することにより多彩な形状の屋根をより早く施工できます。
防水性
-
●面材には横サザ波･立リブなどのテクスチャを施すことができ、テクスチャが施された面材には意匠性はもちろん、負圧吸引にも抵抗が増し、板鳴り防止にも大きな効果があります。
●吊子を使用しない独自の防水工法で、野地板からタルキ･母屋への直接固定が可能で負圧吸引に対する抵抗が一段と強化されています。
成型加工可能な原板と板厚
| 形式 | 成型材巾（働巾） | 板取寸法 | 最大板厚 | 原板 |
|---|---|---|---|---|
| フラットタイプ |
350mm (＠351mm) |
455㎜ | 0.5㎜ |
ｽﾃﾝﾚｽ､ﾁﾀﾝ 鋼板､銅版 ｻﾋﾞﾅｼﾙｰﾌ他 |
| サザ波タイプ |
350mm (@351mm) |
455㎜ | 0.5㎜ |
ｽﾃﾝﾚｽ､ﾁﾀﾝ 鋼板､銅版 ｻﾋﾞﾅｼﾙｰﾌ他 |
| 立リブタイプ |
350mm (@351mm) |
455㎜ | 0.5㎜ |
ｽﾃﾝﾚｽ､ﾁﾀﾝ 鋼板､銅版 ｻﾋﾞﾅｼﾙｰﾌ他 |
| 吊子タイプ | 385mm | 455㎜ | 0.5㎜ |
ｽﾃﾝﾚｽ､ﾁﾀﾝ 鋼板､銅版 ｻﾋﾞﾅｼﾙｰﾌ他 |
- ※成型長さについては、搬送関係とあわせて、工場成型･現場成型等お問い合わせください。
オールマイティールーフ（フラットタイプ）

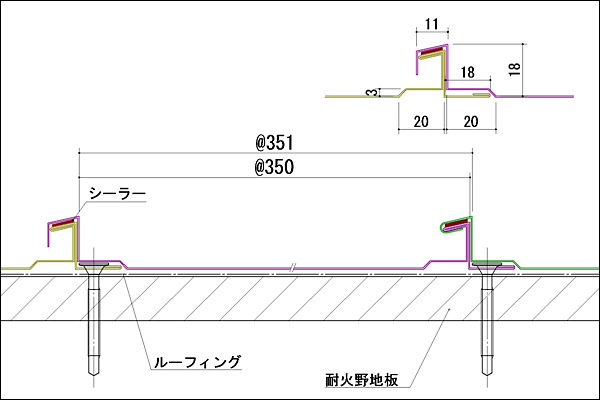

取付断面形状
構成図

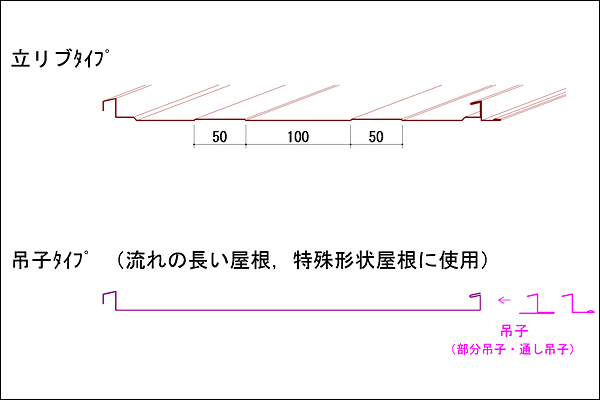

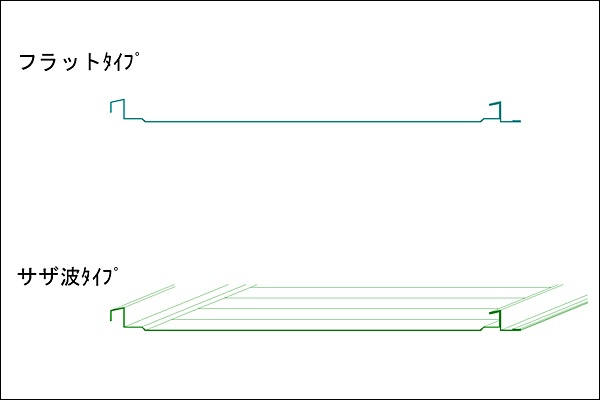

オールマイティールーフの種類

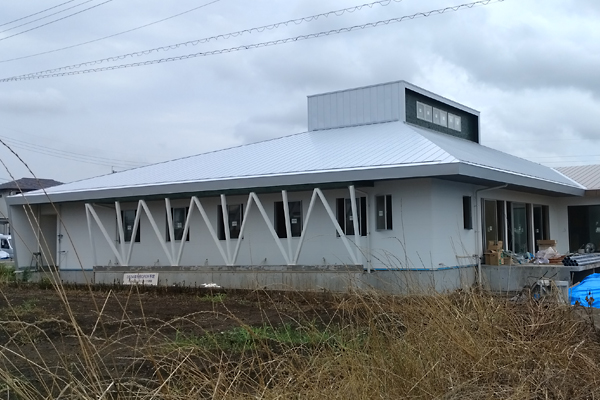

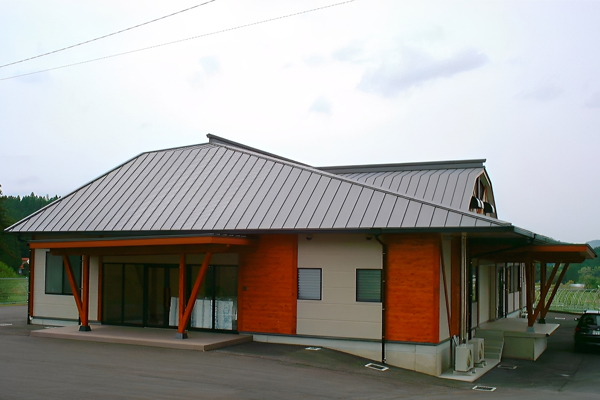

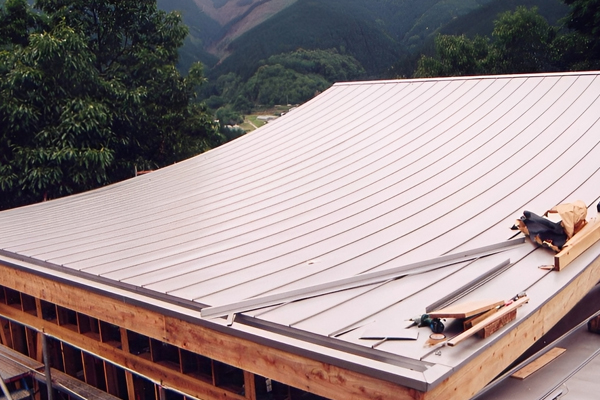

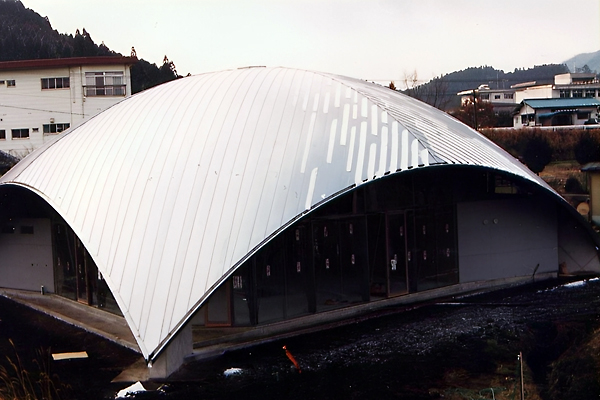

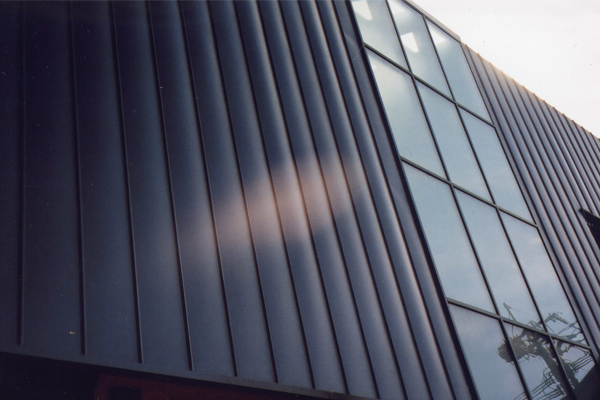

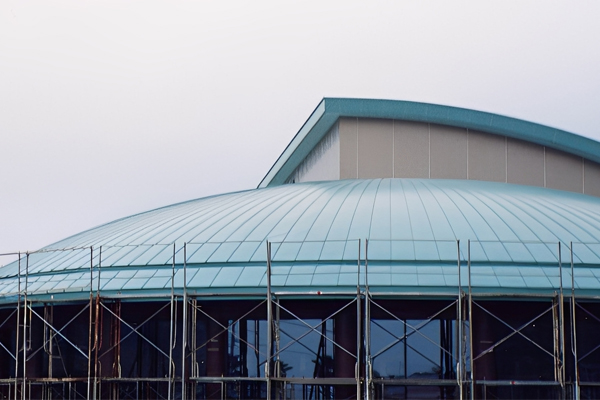

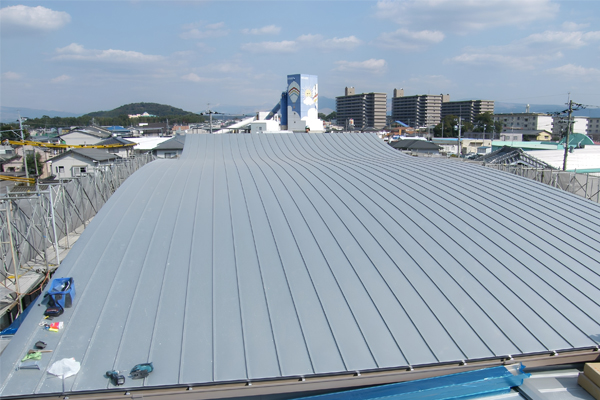

施工例

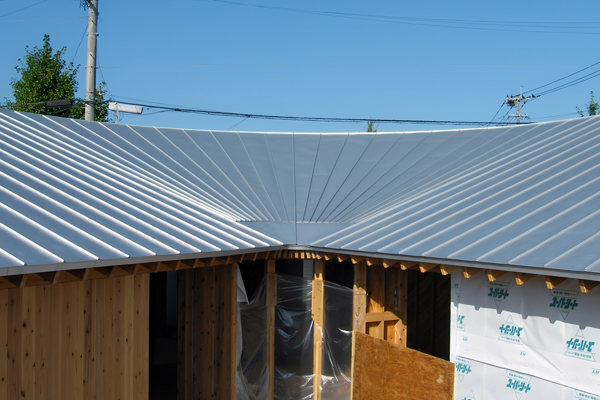

平行面材+調整面材（テーパー）加工
フラット加工
逆反りウェーブ加工
扇状形（テーパー）加工 （l=20m）
平行面材+調整面材（テーパー）加工
平行面材+調整面材（テーパー）加工

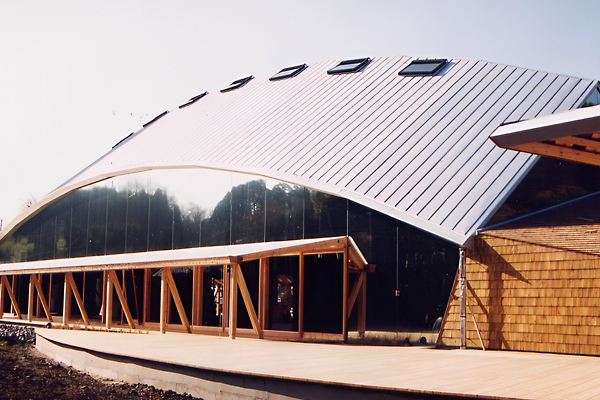

扇状形（テーパー）加工･アーチ（アール）加工

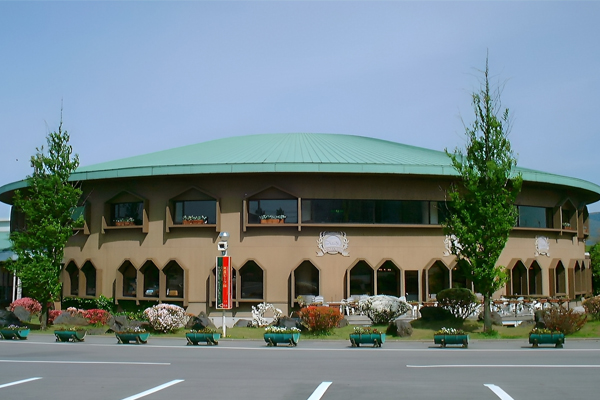

球面加工

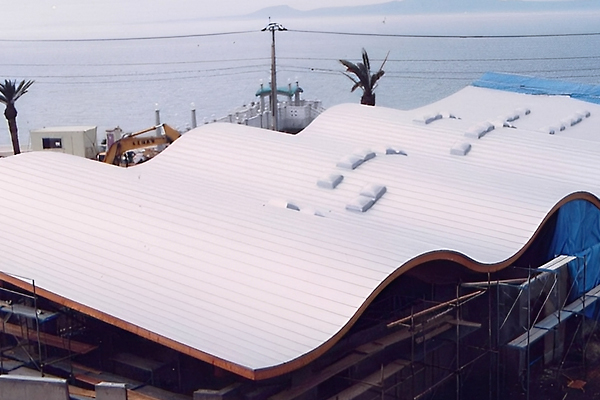

ウェーブ加工

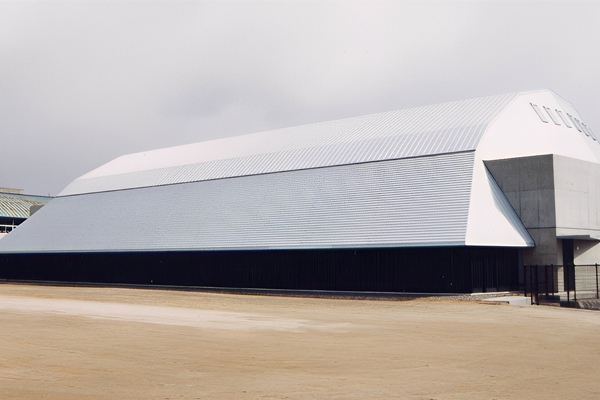

マンサード加工
マンサード加工

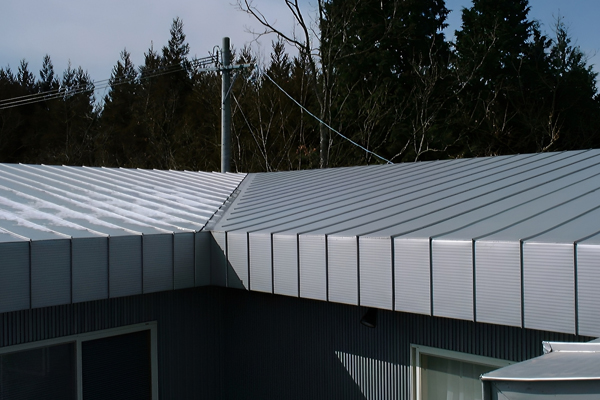

軒先マンサード加工

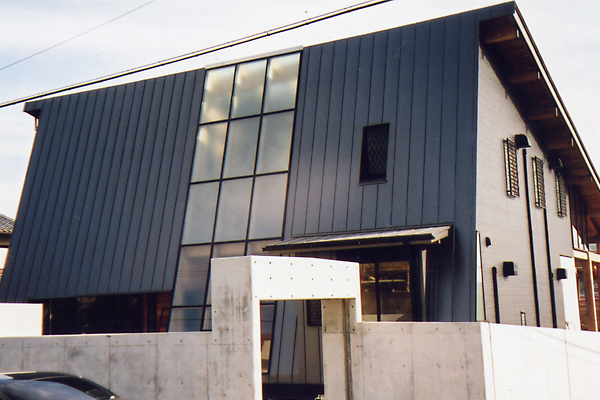

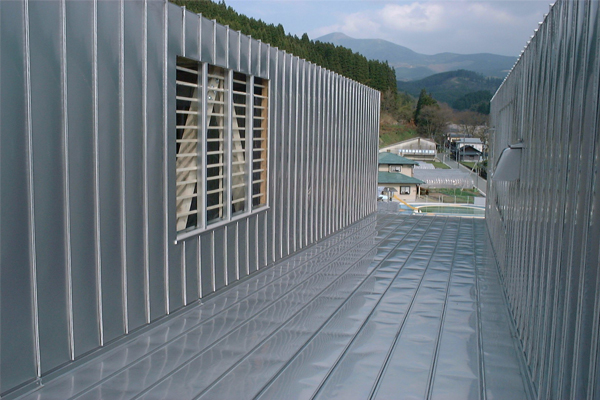

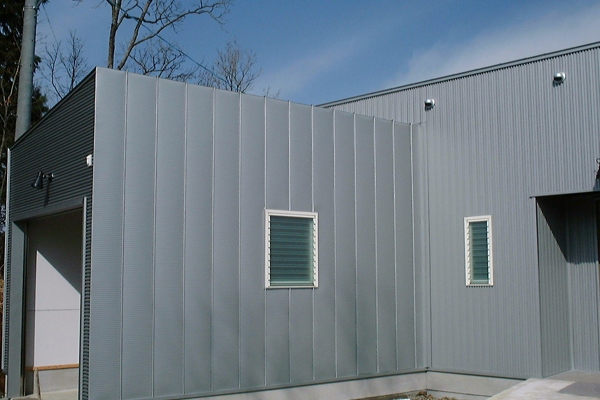

屋根～外壁一体型マンサード加工
屋根～外壁一体型マンサード加工
屋根～外壁一体型マンサード加工
屋根～外壁一体型マンサード加工
納まり事例

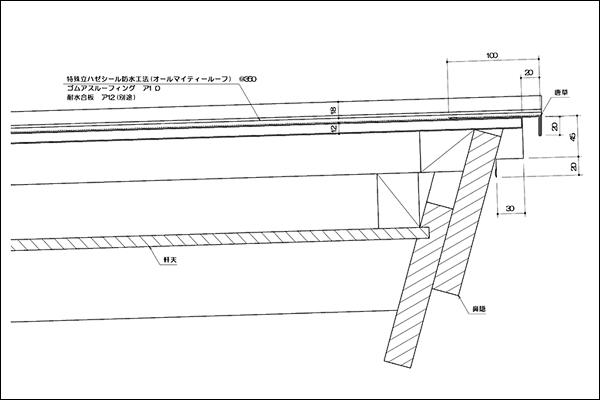

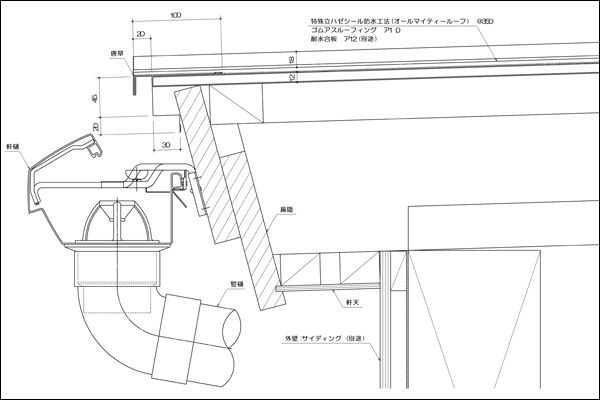

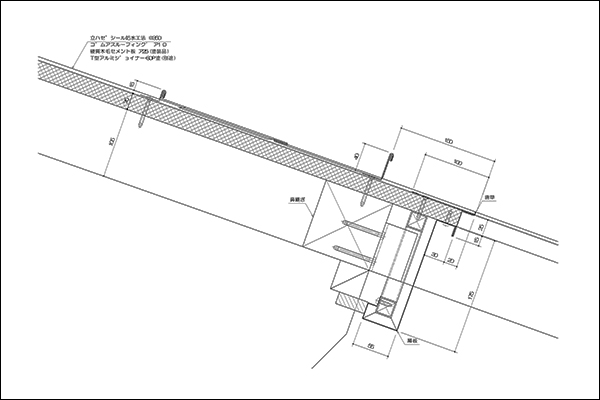

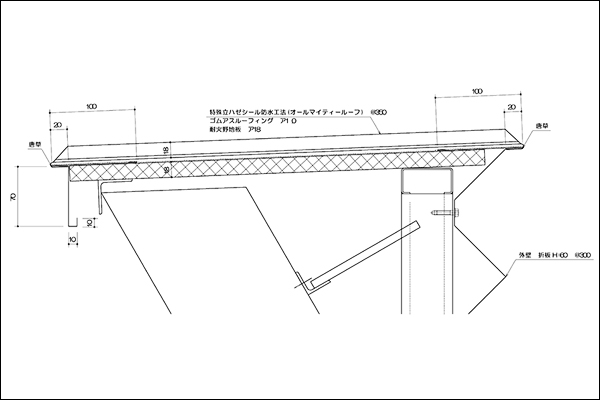

水下軒先
水下，水上軒先
水下軒先

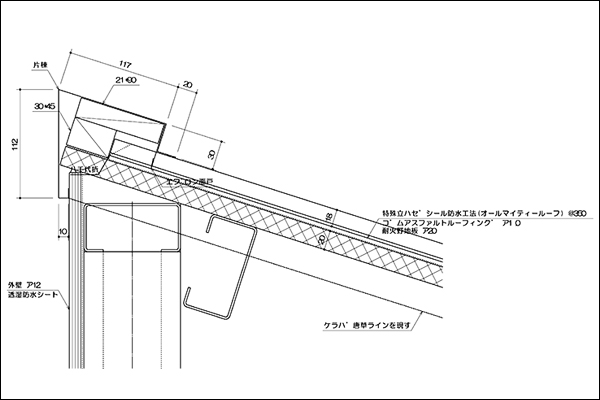

片棟
片棟

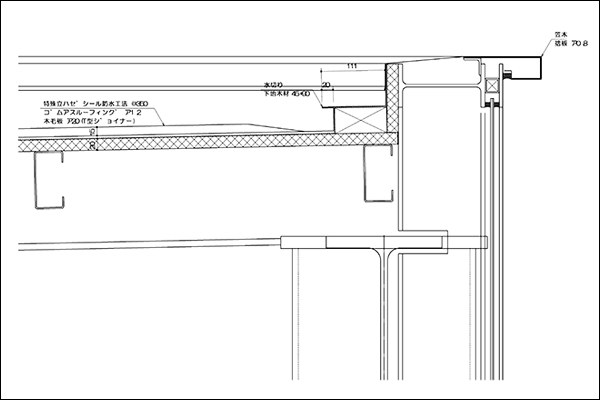

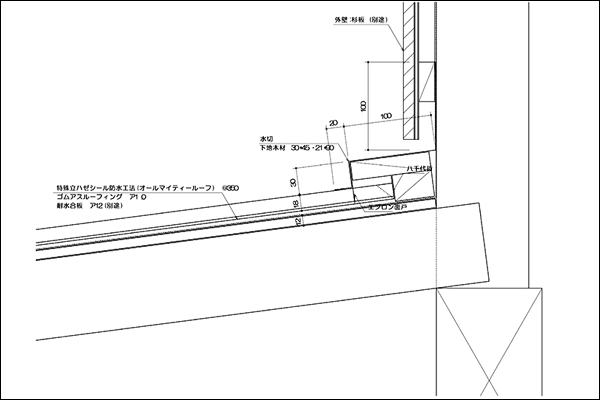

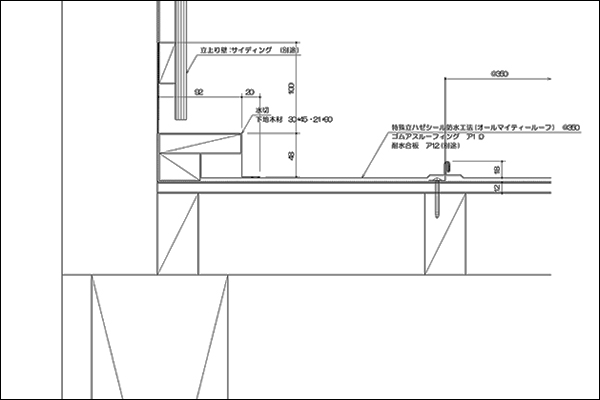

水上側壁取合い
水上側壁取合い

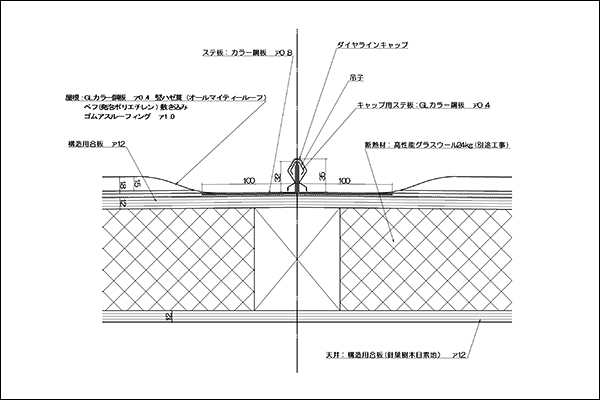

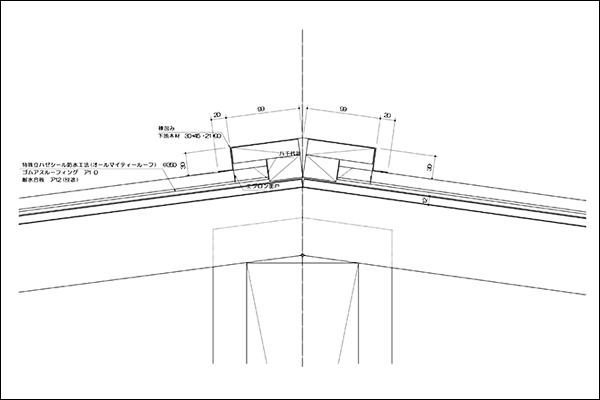

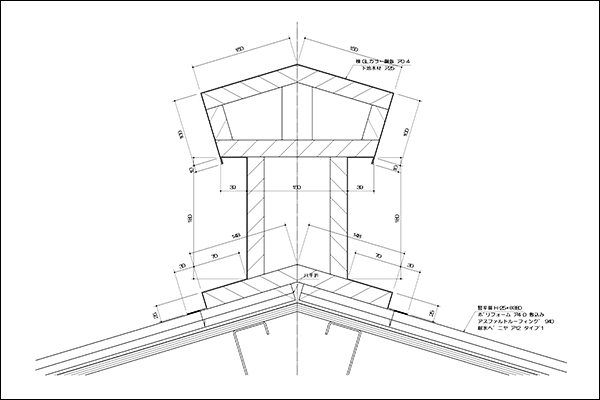

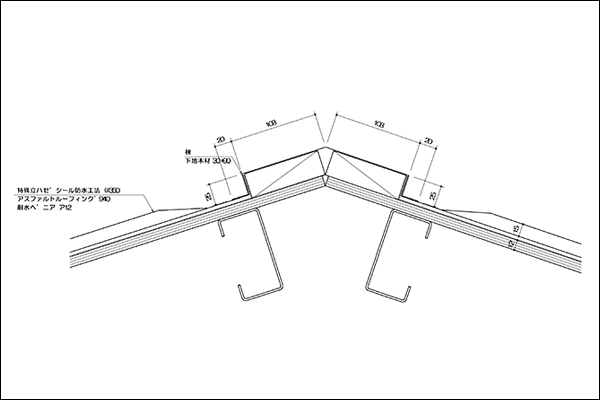

棟
棟
棟
棟
谷

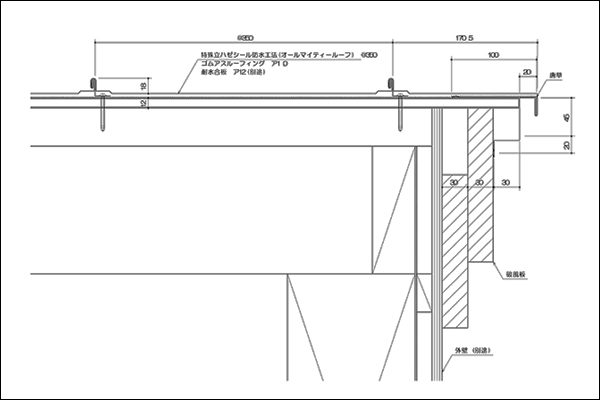

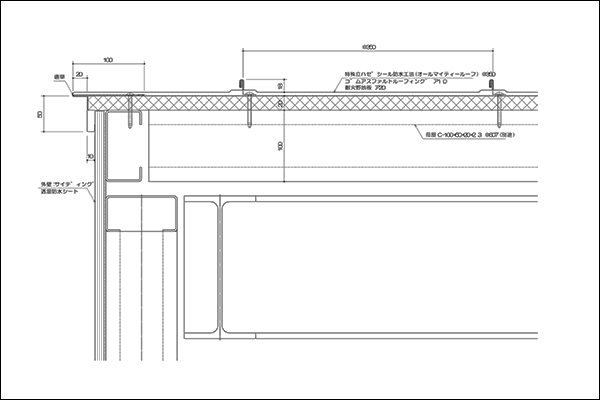

ケラバ側
ケラバ側

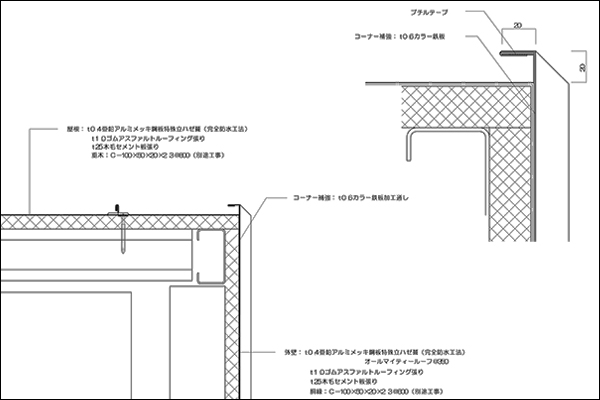

妻側壁取合い
妻側壁取合い
