製品説明
ジョイントタイプ、Type34-J1Pの蛇行抑制型です。保守点検の難しい場所への設置や、正逆運転等、ハードな使用条件にも対応します。
・アルミフレーム
・センタードライブ
・軽量機種
※機長、ベルト幅によってはチェーン方式となります。
※脚はオプションです。オプションページをご参照ください。（標準色シルバー）
・アルミフレーム
・センタードライブ
・軽量機種
※機長、ベルト幅によってはチェーン方式となります。
※脚はオプションです。オプションページをご参照ください。（標準色シルバー）
製品画像
Type34-JG1P
型式の選び方
Type34数字/フレーム厚（㎜）
|
- |
JG1PJG：ジョイントダコーレス/タイプ名
1：センタードライブ |
- |
150ベルト幅（㎜）
|
- |
500機長（㎜）
|
- |
B6定速/T
変速/B 数字/速度記号 |
- |
C60A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字/モータ出力（40W・60W・120W） |
仕様
■図面 (※クリックして拡大)
■仕様
| 型式 | Type34-JG1P |
|---|---|
| ベルト幅（公称）/ 機幅 | ・75 / 115 ・100 / 140 ・150 / 190 ・200 / 240 ・250 / 290 ・300 / 340 ・350 / 390 ・400 / 440 ・500 / 540 |
| 機長 | 300・500・1,000・1,500・2,000・2,500・3,000 |
| 機高 | 250 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |

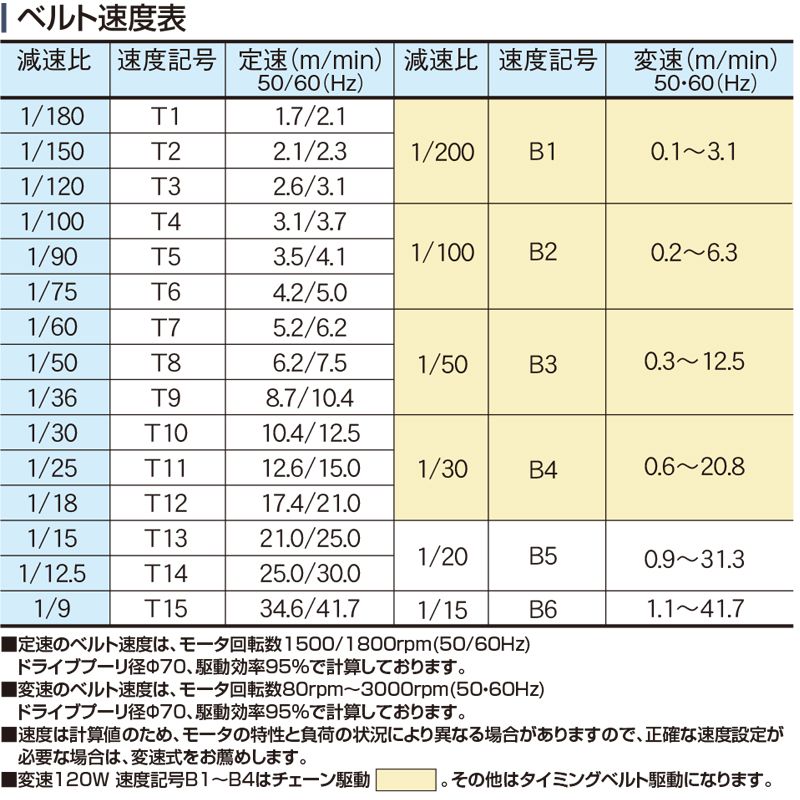

| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト （色：グリーン、食品規格適合、帯電防止処理） |
| 搬送能力 | 15kg / 台（水平分散荷重時） |

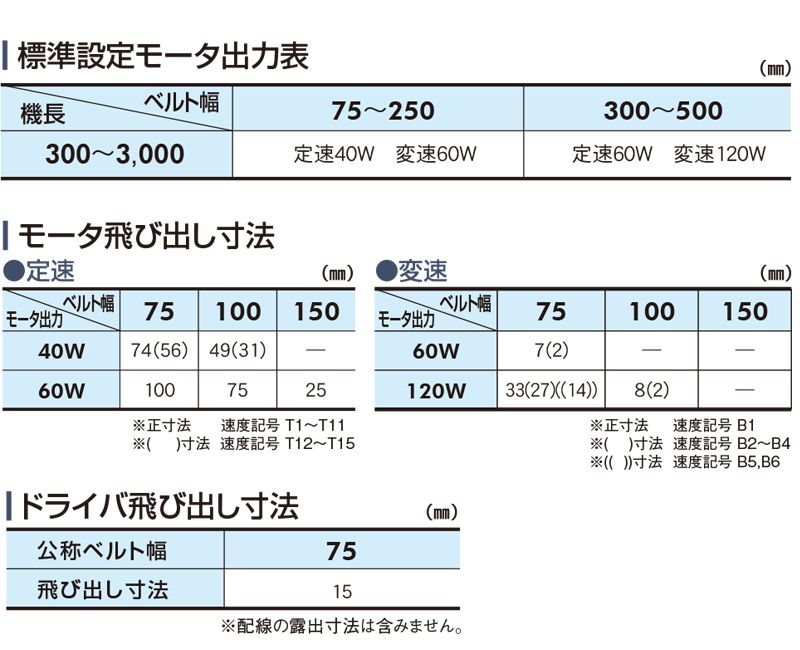

| モータ出力 | 定速40W、60W 変速60W、120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※ベルト幅の実寸は上記公称ベルト幅より5mm狭くなります。
ベルト幅500タイプは10mm狭くなります。
※袋物の搬送は上記搬送能力の40％以下でご使用下さい。
※ベルト幅の実寸は上記公称ベルト幅より5mm狭くなります。
ベルト幅500タイプは10mm狭くなります。
※袋物の搬送は上記搬送能力の40％以下でご使用下さい。
