2段式サイクルラック

一般社団法人自転車駐車場工業会　サイクルラック技術基準認定製品

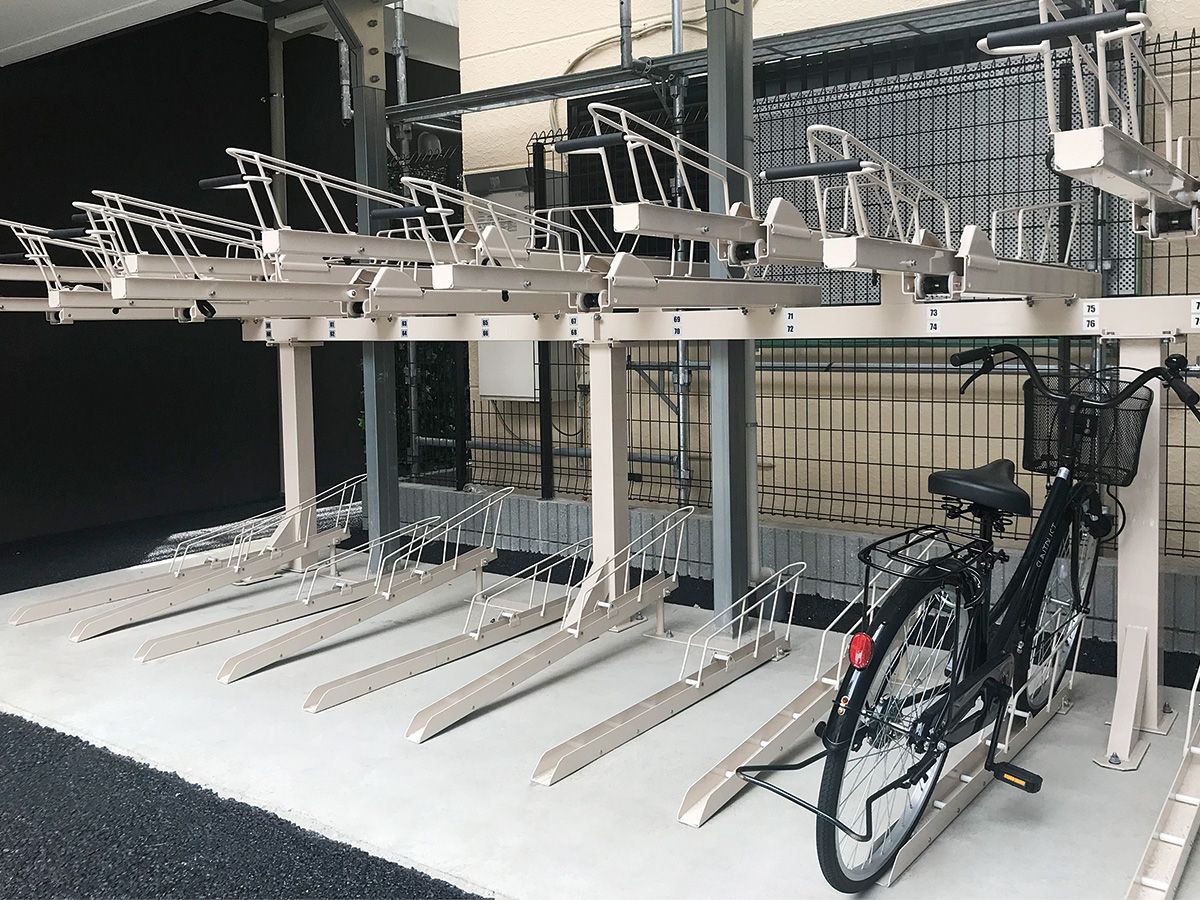

製品画像　2段式サイクルラック MCY-G型 【上下段ラック】 サイクルシステムシリーズ

タイプ仕様

■車間ピッチ　上下段450㎜
■上段ラックはガススプリング付き、上げ下ろしスムーズ
■気になる操作音対策も万全、騒音の低減効果を実現
■後ろカゴ付き自転車対応タイプもあります。
■中空式タイプで安全性、着地音にも考慮
■下段ラックはローラ―付きで出し入れがスムーズ
■狭いスペースでも、収容効率がアップ

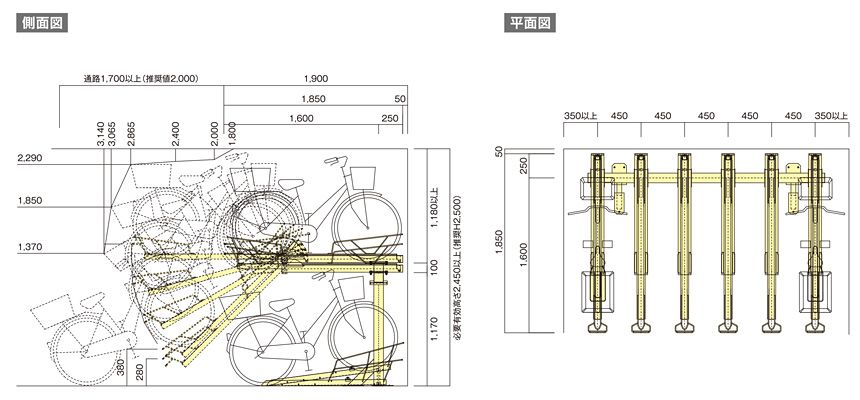

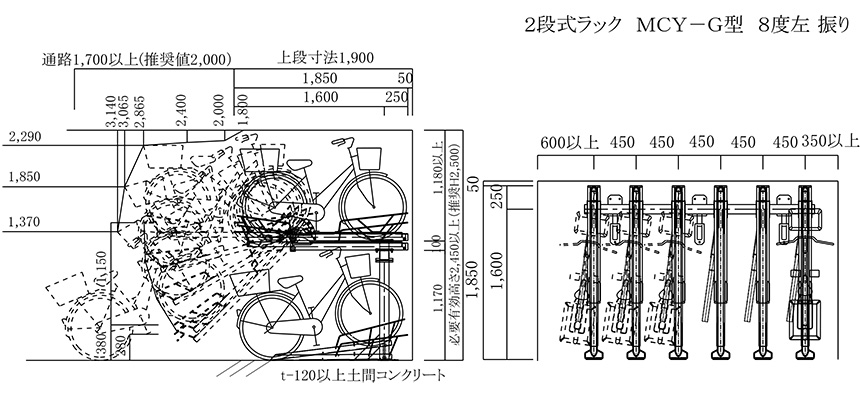

図面　2段式サイクルラック MCY-G型 【上下段ラック】 サイクルシステムシリーズ
※単位　㎜
当製品カタログページ PDF WEBカタログ

●ラック収容可能自転車一覧表

  自転車サイズ タイヤ幅 自転車全高※1 自転車重量 カゴ
前 後ろ
上段ラック 20～27インチ 55㎜以下 1,100以下 25㎏以下 〇※2 〇※3
下段ラック 27インチ以下 55㎜以下 1,100以下 35㎏以下 〇※2 ×※4
※1　自転車高さとは自転車の付属品を含めた高さです。
※2　収容できる前カゴサイズは幅35㎝・奥行25㎝・高さ30㎝以下に限ります。
※3　収容できる後ろカゴサイズは幅35㎝・奥行45㎝・高さ27㎝に限ります。
※下段に子供用自転車・折りたたみ自転車を収容しますと車輪がラックに干渉する場合があります。
※補助輪付自転車・三輪車は収容できません。
※上記表により収容可能自転車であっても、車種及び付属物により収容できない場合があります。

●標準仕様　MCY-G型

部材 材質 寸法 塗装・仕上げ
上段レール SPHC t4.0 クロメートメッキ　粉体塗装
ビーム STKR t2.5 クロメートメッキ　粉体塗装
支柱 STKR t2.3 クロメートメッキ　粉体塗装
ガススプリング   Φ22.5 1本/台
下段レール SPHC t2.3 クロメートメッキ　粉体塗装
上段取付ボルト   M10 ダクロタイズド
下段取付ボルト   M8 ダクロタイズド
ビーム取付ボルト   M10 ダクロタイズド
アンカーボルト   M12×70 溶融亜鉛メッキ
【注意】
■特殊な自転車は収納できない場合があります。
■自転車以外のものを収納しないでください。
※製品改良のため、予告なしに仕様の一部を変更することがあります。
また製品の色調は実際と異なる場合もあります。ご了承ください。
