下段3人乗り電動自転車対応
2段式サイクルラック

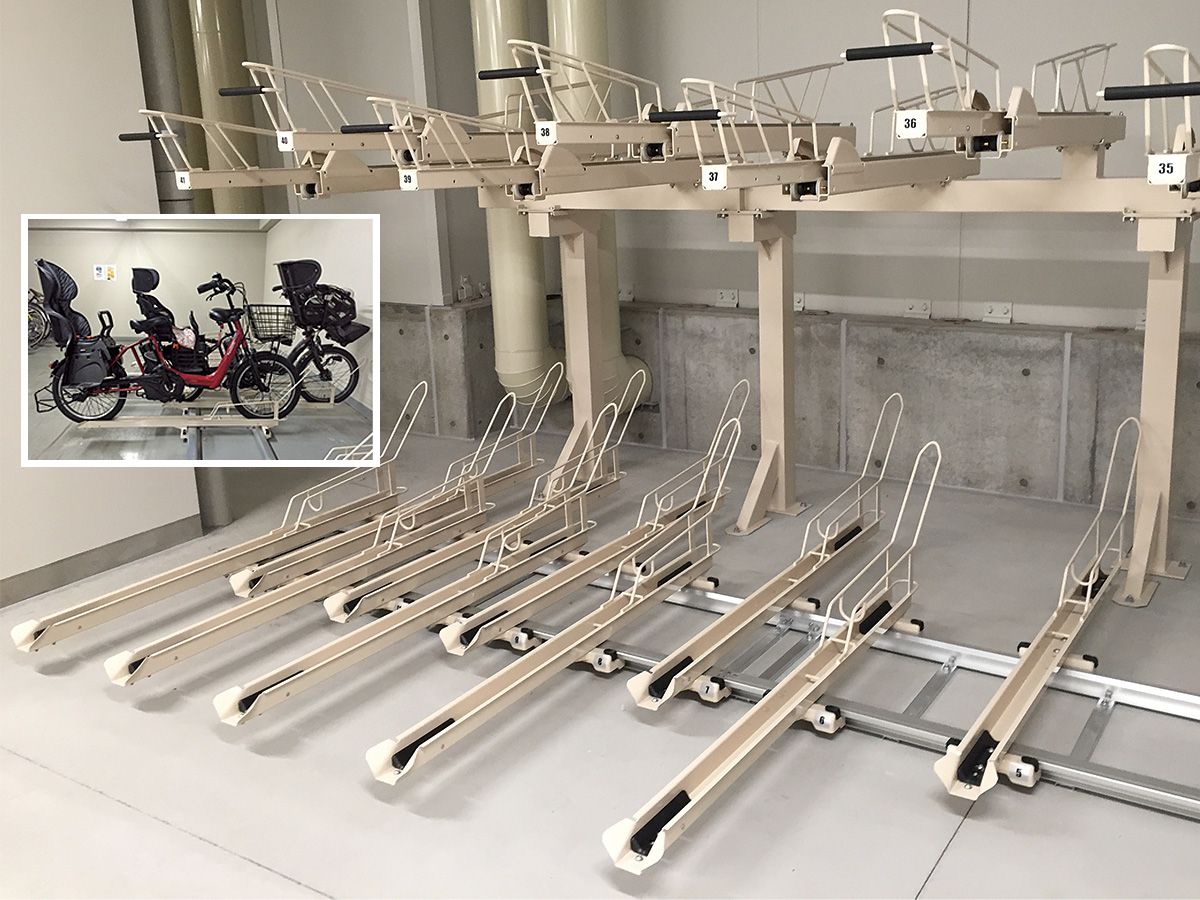

製品画像　下段3人乗り電動自転車対応 2段式サイクルラック MCY-GU型【上段ラック】 MCY-S4型【3人乗り電動自転車対応型ラック】 サイクルシステムシリーズ

タイプ仕様

■車間ピッチ　上段450㎜・600㎜、下段スライド式200㎜～
■上段2段ラックはガススプリング付き、操作荷重の軽減に
■レール・ローラ―ベース（台車）には樹脂巻きローラ―採用により、騒音の低減効果を実現
■下段ラックはアルミレールの上に設置、耐久性・操作性は抜群
■下段は全ての自転車が3人乗り電動自転車でも十分なスペースを確保

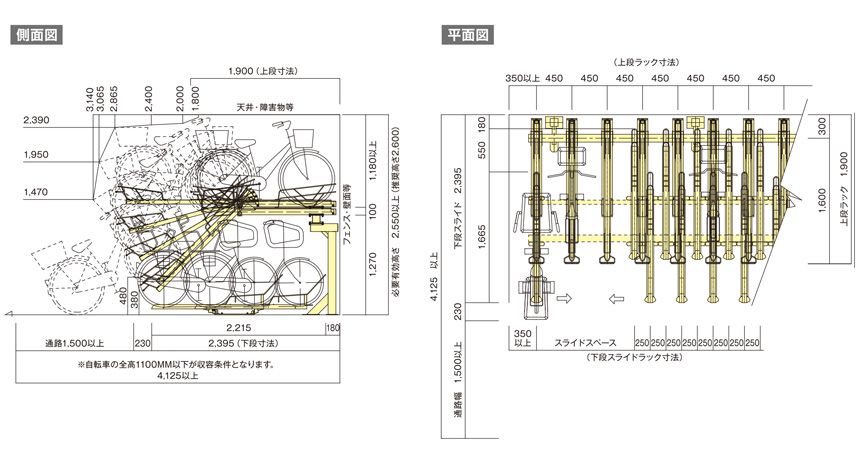

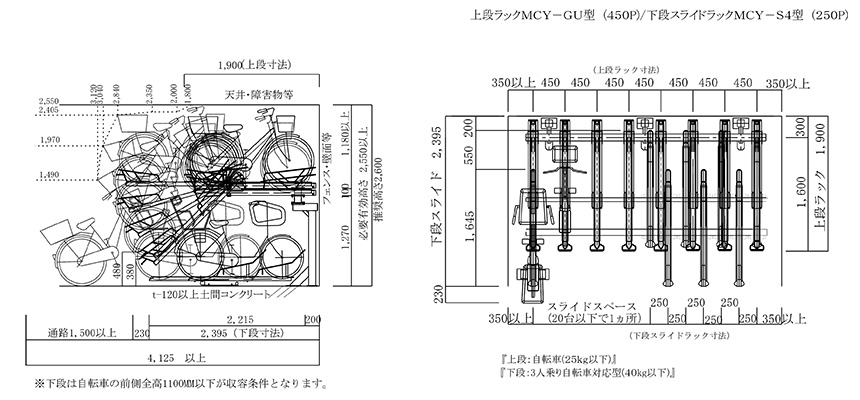

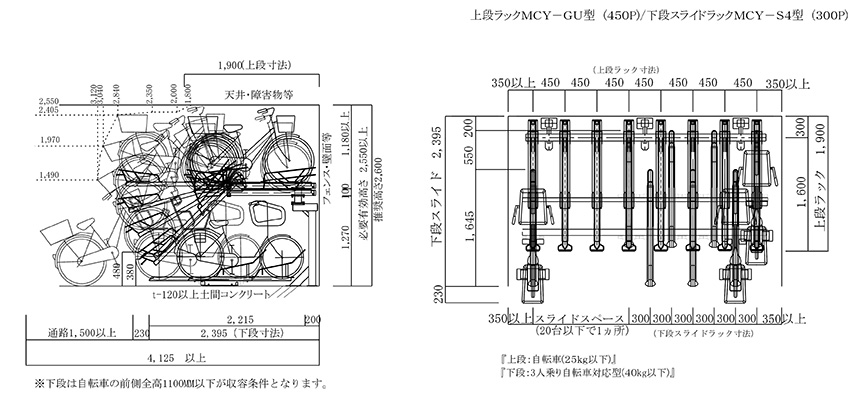

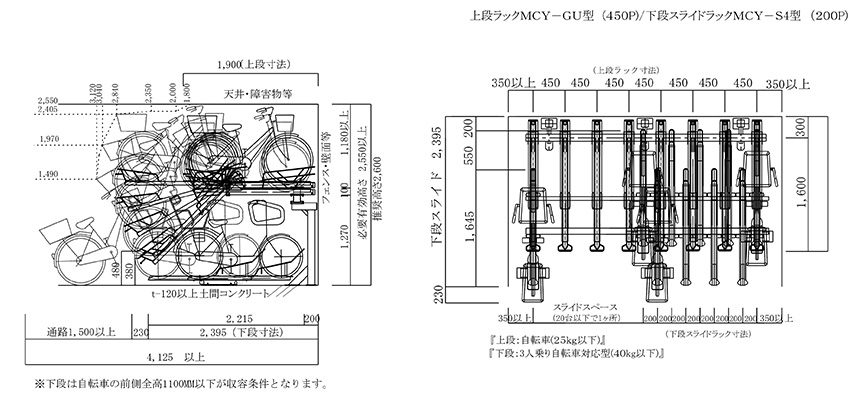

図面　下段3人乗り電動自転車対応 2段式サイクルラック MCY-GU型【上段ラック】 MCY-S4型【3人乗り電動自転車対応型ラック】 サイクルシステムシリーズ
※単位　㎜
当製品カタログページ PDF WEBカタログ

●ラック収容可能自転車一覧表

  自転車サイズ タイヤ幅 自転車全高※1 自転車重量 カゴ
前 後ろ
上段ラック 20～27インチ 55㎜以下 1,100以下 25㎏以下 〇※2 〇※3
下段ラック 27インチ以下 55㎜以下 1,100以下 40㎏以下 〇※4 ×※5
※1　自転車高さとは自転車の付属品を含めた高さです。
※2　収容できる前カゴサイズは幅35㎝・奥行25㎝・高さ30㎝以下に限ります。
※3　収容できる後ろカゴサイズは幅35㎝・奥行45㎝・高さ27㎝に限ります。
※4　収容できる前カゴサイズは幅36㎝・奥行45㎝・高さ27㎝以下に限ります
※5　収容できる後ろカゴサイズは幅45㎝・奥行55㎝・高さ60㎝以下に限ります
※下段に子供用自転車・折りたたみ自転車を収容しますと車輪がラックに干渉する場合があります。
※補助輪付自転車・三輪車は収容できません。
※上記表により収容可能自転車であっても、車種及び付属物により収容できない場合があります。

●標準仕様　上段　MCY-GU型

部材 材質 寸法 塗装・仕上げ
上段レール SPHC t4.0 クロメートメッキ　粉体塗装
ビーム STKR t2.5 クロメートメッキ　粉体塗装
柱 STKR t2.3 クロメートメッキ　粉体塗装
ガススプリング   Φ22.5 1本/台
上段取付ボルト   M10 ダクロタイズド
ビーム取付ボルト   M10 ダクロタイズド
アンカーボルト   M12×70 溶融亜鉛メッキ
【注意】
■特殊な自転車は収納できない場合があります。
■自転車以外のものを収納しないでください。
※製品改良のため、予告なしに仕様の一部を変更することがあります。
また製品の色調は実際と異なる場合もあります。ご了承ください。

●標準仕様　下段　MCY-S4型

部材 材質 寸法 塗装・仕上げ
ラック SPHC t2.3 クロメートメッキ　粉体塗装
レール アルミ t3.0 アルマイト処理
台車 FC t3.0 クロメートメッキ　粉体塗装
タイヤガイド SS400 Φ9 クロメートメッキ　粉体塗装
ベアリングローラ―   JIS6900ZZ 樹脂巻き
取付ボルト―   M10 ダクロタイズド
アンカーボルト   M10×60 溶融亜鉛メッキ
【注意】
■特殊な自転車は収納できない場合があります。
■自転車以外のものを収納しないでください。
※製品改良のため、予告なしに仕様の一部を変更することがあります。
また製品の色調は実際と異なる場合もあります。ご了承ください。
